Понятно, почему голландские следователи так упорно настаивают на том, что малайзийский лайнер был сбит из «Бука». Иначе рушится версия с российским ЗРК, уничтожившим рейс МН17. Для массового потребителя она еще сгодится, но в суде рассыплется под давлением фактов. «Тор» не может нанести «трем семеркам» критических повреждений, тем более так, чтобы этот лайнер распался еще в воздухе на множество фрагментов. Но почему специалисты концерна «Алмаз-Антей» признали, что малайзийский лайнер был подбит именно им? Неужели настолько некомпетентны? Да, нет, конечно же! Видимо, это им «настоятельно порекомендовали» откуда-то сверху. Не зря же на брифинге, данном по случаю проведения эксперимента с передней частью списанного Ил86, они дважды употребили фразу «если это был „Бук“», которую можно расценить как некое послание для всех посвященных: «Простите, коллеги, что приходится нести подобную „пургу“». Зенитно-ракетные комплексы «Тор», имеющиеся на вооружении Украины, в то время хранились на складах из-за банального отсутствия запчастей и необходимого для несения полноценной службы количества боезапаса, которые требовалось закупать у России. Поскольку доказать наличие исправных установок у Украины трудно, то для нас в то время складывалась откровенно патовая ситуация. Настаивать на том, что по МН17 стрелял «Тор», а не «Бук», в условиях мощной антироссийской кампании, идущей в западных СМИ, становилось равнозначно признанию собственной вины в трагедии с этим лайнером. Согласится с ним, значит дать возможность голландскому следствию довести в будущем дело до суда. Видимо, из двух зол выбрали последнее.

В 2014 году Украина боеспособных «Торов» на вооружении не имела. Даже те комплексы, что достались этой стране от СССР, тогда мертвым грузом покоились на складах. Означает ли это причастность России к июльской катастрофе над Донбассом? Спешу успокоить своего читателя. Слава Богу, нашей вины, даже косвенной, в той трагедии нет, о чем красноречиво свидетельствуют пробоины от стрелкового оружия в обшивке малайзийского лайнера. Что же касается ЗРК «Тор», то мне видятся два пути, по которым этот комплекс оказался в руках организаторов операции. Первый – реанимация одной из законсервированных установок, имеющихся в распоряжении Украины. На параде в честь очередного Дня Независимости в Киеве в 2018 году, если судить по фотографиям, засветились как минимум шесть «Торов». Пусть даже не все они способны обнаруживать и поражать воздушные цели. Для дефиле по брусчатке этого и не требуется. Но один рабочий образец из них скомпоновать вполне реально. Его также могли привезти из США. Да-да, не удивляйтесь. Как этот передовой и сверхсекретный комплекс оказался у наших заклятых «партнеров», я не знаю, но случилось это очень давно. Посмотрите на фотографию его, сделанную в штате Аляска в 2011 году. Подпись утверждает, что перед нами – «Тор М2Э», что очень сомнительно. Я не специалист в области ПВО и авторитетно утверждать не могу, но укороченное шасси Минского завода и особенности башни – например, прямое окончание вентиляционной шахты (уже, начиная с версии «Тор М1», оно скошено вниз и имеет металлическую решетку), характерны для самой первой, еще не модифицированной версии. Что касается антенны СОЦ, близкой по форме к тем, что устанавливаются на комплексах «Тор М2», то, на мой взгляд, это – сплошная самодеятельность американских военных инженеров и техников.

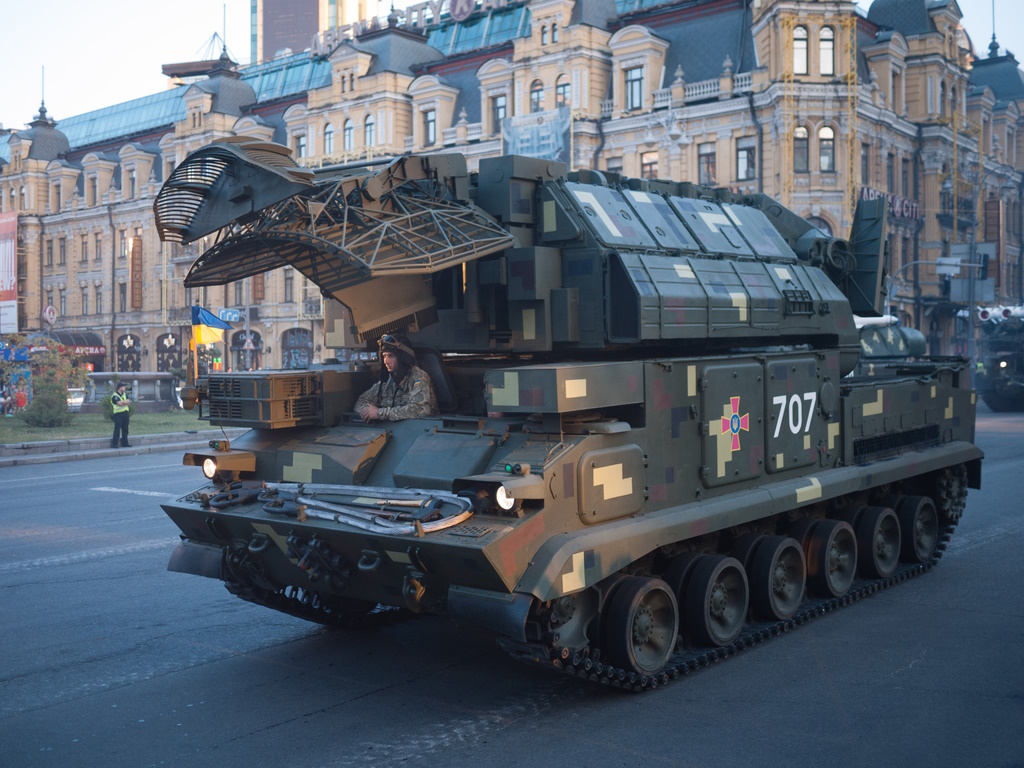

ЗРК «Тор» на репетиции военного парада в честь Дня Независимости в Киеве 19 августа 2018 года. Фото VoidWanderer. Источник: Wikimedia Commons.

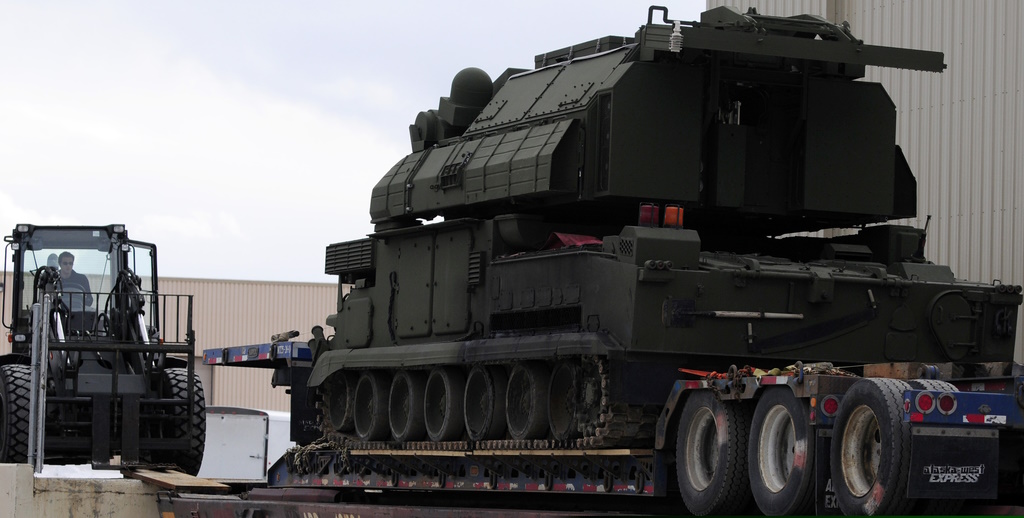

Разгрузка комплекса «Тор» на американской военной базе в штате Аляска, 21 апреля 2011 года. Фото Laura Goodgame. Источник: Wikimedia Commons.

О том, какими путями наш передовой комплекс попал в руки вероятного противника, есть несколько мнений. Кто-то считает, что все засветившиеся на фото СОУ – лишь макеты, используемые для учений. Честно говоря, я очень сомневаюсь в практической ценности таких изделий. Да и не похожа эта машина на макет. Озвучивалась версия, что это копии нашего ЗРК, создаваемые американскими инженерами. Но США – не Китай, с его колоссальным опытом копирования всего и вся. В этой стране совершенно другие традиции в оружейном деле. И, если бы здесь начали создавать новый ЗРК, подобный нашему, то воспроизводить в точности даже внешний вид явно не стали бы. Возможно, на снимке – один из первых экспериментальных образцов еще советского «Тор М1», что объясняет использование шасси, производства Минского тракторного завода и некоторые особенности в строении башни. Он был принят на вооружение перед самым распадом Союза, и, поскольку западные военные округа всегда получали новую технику в первую очередь, несколько экземпляров его вполне могли успеть попасть на территорию ставших независимыми республик: Украины, Беларуси и Молдовы. В первые годы после распада Союза умами у нас еще долго владели иллюзии мирного сосуществования и даже союзных отношений с бывшим идеологическим противником. И под такими лозунгами демократические правительства этих государств могли «толкнуть» новейшее оружие потенциальному противнику. Мог, кстати, это сделать и наш Ельцин, по просьбе своего «лучшего друга» Клинтона. В США комплекс, видимо, используют для изучения возможностей нашего оружия и выработки способов противодействия. Антенна СОЦ, характерная для более поздней модификации «Тор М2», говорит о том, что американцев очень беспокоит современный вариант этого ЗРК, принятый на вооружение наших ВС, и они пытаются путем внесения изменений в уже имеющийся у них образец как-то научиться противодействовать ему. Исправность электронной составляющей комплекса сомнений не вызывает. А иначе, зачем была бы нужна модернизация антенны? Но работоспособность его пусковой установки находится под большим вопросом. Тем не менее, учитывая запас машин-доноров, хранящихся на украинских военных складах, эта проблема мне видится вполне разрешимой. В отчетах нашего МО о ходе ведения СВО сообщения об уничтожении украинских «Торов» проскакивают редко, но раз они есть, значит и боеприпас к ним также найти удалось.

Согласно последним показаниям транспондера, рейс МН17 перед падением шел на эшелоне 10060 метров. Это подтверждает и наш Усть-Донецкий радар, который отслеживал финальный отрезок полета малайзийского лайнера. Могли ли «Тор» самой первой версии или модифицированный «Тор М1» достать ракетой до самолета, находящегося на такой высоте? Тактико-технические характеристики, вбитые в учебные пособия, ограничивают зону поражения этих комплексов шестью километрами. За консультацией обратимся к специалистам. Доктор технических наук, лауреат Государственной премии РФ, генерал-лейтенант в отставке Лузан пишет в одной из своих статей: «В ходе государственных испытаний ЗРК „Тор“ подтвердил боевые характеристики, показав высокие результаты при борьбе с высокоточным оружием в полете, в том числе с противорадиолокационными ракетами, которые поражались на дальностях 6–8 км независимо от углов их подхода к цели. Тактическая авиация поражалась на дальностях до 12 км и высотах – 6 км и более»4. Из этого фрагмента можно сделать вывод, что потолок действия по высоте самого первого комплекса из семейства «Тор» строго шестью километрами не ограничивался. И зависел он не от ТТХ самой ракеты, которая уже изначально имела возможность достигать горизонта выше 10000 метров, сколько от возможностей СОЦ (станция обнаружения целей) и ССЦР (станция сопровождения цели и сопровождения ракет) видеть подвижные объекты на большой высоте. В доказательство могу привести таблицу из статьи Валентина Валентиновича Осипова – заместителя главного конструктора ОАО «НИЭМИ» – разработчика комплексов семейства «Тор»5.

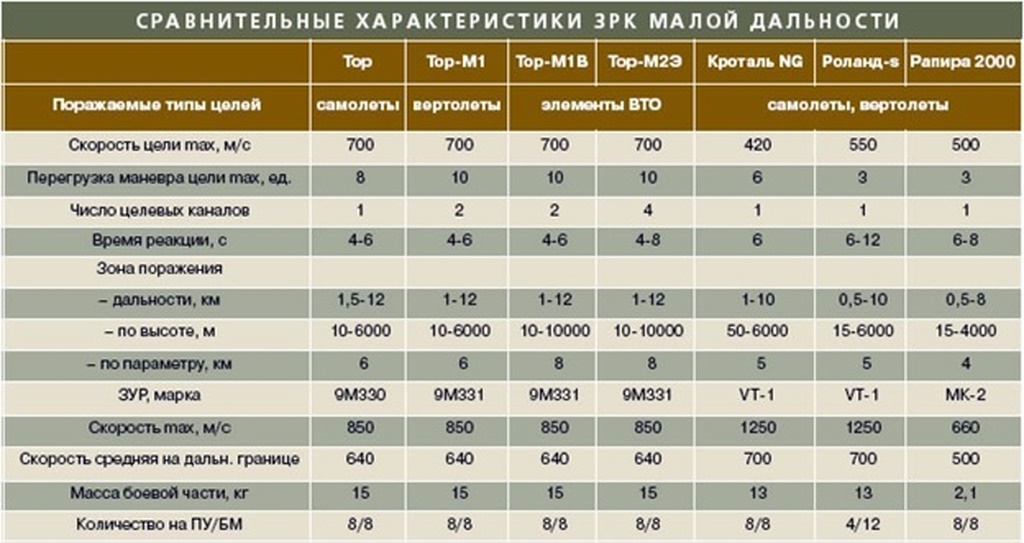

Как видим, используя тот же самый боеприпас, что и «Тор М1», комплексы позднейшей разработки имеют возможность поражать цели на высоте до 10 километров. Самая последняя модификация «Тор М2Э» («Тор М2КМ»), вооруженная этими же ракетами, достреливает до 12 км. Такой же потолок имеет и ракета 9М330, стоящая на вооружении ЗРК самой первой версии, ведь модифицированный вариант 9М331 отличается от нее лишь боевой частью.

В таком случае, высота поражения ранних образцов семейства «Тор» была ограничена только возможностями СОЦ и ССЦР. Дальность же действия любого радиолокатора зависит не только от характеристик его аппаратуры и приемопередающих устройств, но и от эффективной поверхности рассеивания (ЭПР) отслеживаемого объекта или, иначе, его эффективной отражающей поверхности. Не случайно именно тактическая авиация, имеющая бóльшие габариты, чем ракеты могла поражаться «на высотах – 6 км и более». Самолеты имеют очень сложную форму и математическими методами вычислить их ЭПР сложно. Она определяется экспериментально. У пассажирских лайнеров ее никто специально не измерял. И потому в моем распоряжении есть только список значений для военных самолетов. За неимением ничего другого, воспользуемся им. Главное – правильно сформулировать условия задачи.

Задача: ЗРК «Тор» может поразить истребитель МиГ29 на расстоянии 12 км и высоте 6 км. На какой высоте он сможет поразить лайнер «Boeing 777» с этого же расстояния, если максимальный потолок ракеты – 12 км?

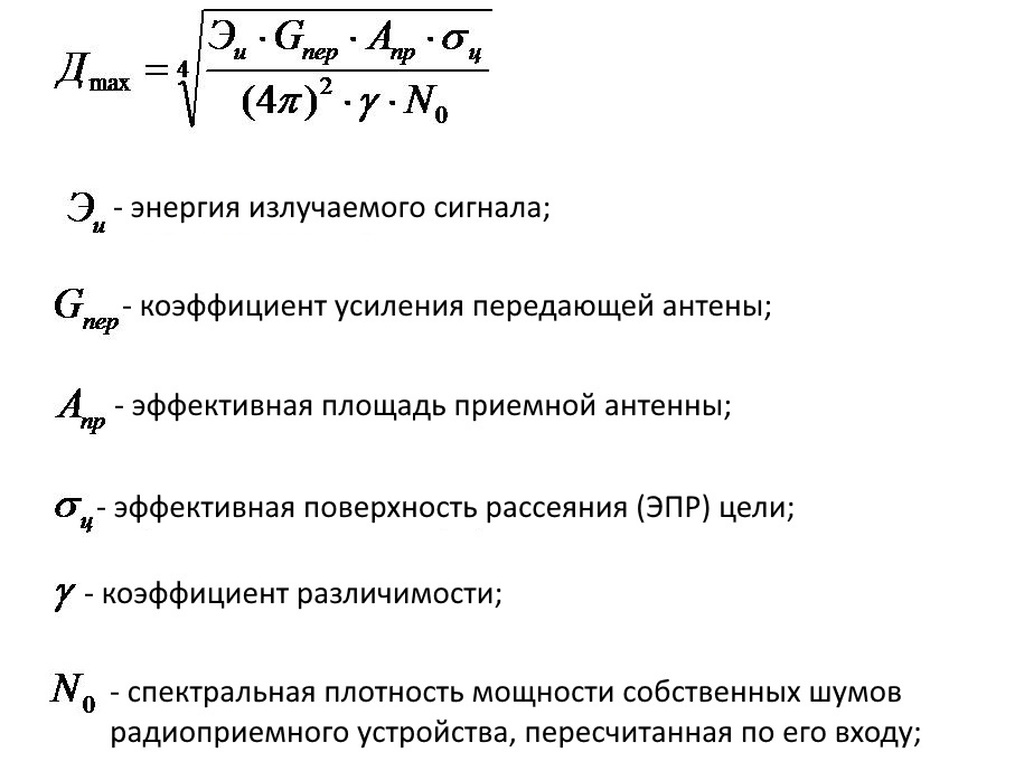

Решение: Максимальная дальность действия радара вычисляется по формуле:

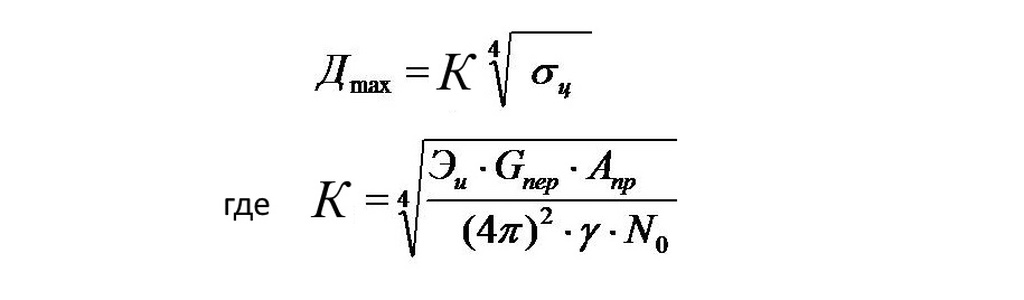

Пусть нас не смущает ее сложность. Поскольку все условия, кроме ЭПР цели, одинаковы, формулу можно будет свести к виду:

Дистанция до истребителя, находящегося от ЗРК на удалении 12 км и высоте 6 км, составит 13400 метров. Для упрощения задачи будем считать, что это и есть максимальное расстояние, на котором возможно поражение МиГ29. ЭПР его равен 5м2. Подставив эти цифры в формулу, определяем значение коэффициента К.

13400 = К×4√5 → 13400:4√5 = К → К = 13400:1,49 = 8993,3;

Теперь введем в формулу ЭПР бомбардировщика B52 с близкими к «Боингу 777» габаритами:

Дmax = К×4√100 = 8993,3×3,16 = 28418,8 м

Ответ: ЗРК «Тор» будет устойчиво видеть и сопровождать B52 (читай: «Boeing 777») на расстоянии до него 28,5 км. При дальности в 12 км это даст высоту 25 км. Таким образом, потолок поражения комплекса будут ограничивать только ТТХ самой ракеты. А она, как я уже писал, действует до 12000 метров включительно.

Место взрыва

По мнению специалистов концерна «Алмаз-Антей», центр взрыва ЗУР находился в непосредственной близости от кабины пилотов. Эксперты DSB относят его несколько дальше и выше. Кто прав? Вопрос этот может показаться малозначительным, но и книгу свою я начинал именно для того, чтобы прояснить все обстоятельства, составить целостную картину трагедии, произошедшей в небе Донбасса. Если бы меня интересовали лишь поиски виновника этой катастрофы, то работу над ней можно было бы прекращать уже после обнаружения пробоин от стрелкового боеприпаса в обшивке малайзийского лайнера.

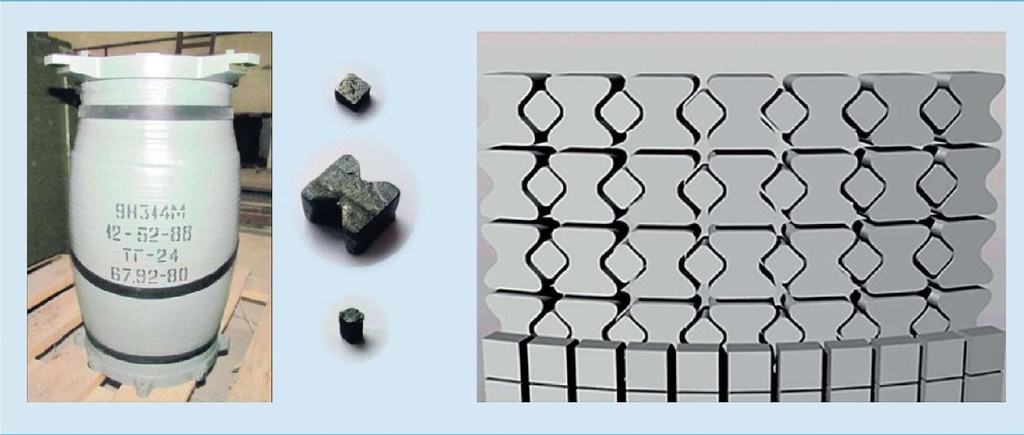

Боеголовка 9Н314М, ее поражающие элементы и компьютерная имитация их выкладки в корпусе. Источник: DSB.

Схема 1. Повреждения кабины пилотов.

Для того, чтобы понять, где взорвалась ракета, я нанес траектории вхождения поражающих элементов на фото выкладки «Боинга». К большому моему сожалению, правообладатели этих снимков продают лишь редакционные права, и по этой причине я не могу опубликовать их в своей книге, тем более, с внесенными изменениями. Мне пришлось перенести их на схематическое изображение передней части «Боинга», и вам придется довольствоваться тем, что есть. Вид сбоку (см. схему 1). Как видим, единого центра не получается. Это еще одно подтверждение того, что по «Боингу» стрелял не «Бук». Диффузия, растяжение центра взрыва характерна для слабомощных боеголовок, у которых скорость частиц соотносима со скоростью полета поражаемой цели. Попробую объяснить на примере ЗУР 9М38М1 («Бук»). Стальные «болванчики», которыми начинялась ее боевая часть, как мы уже знаем, имели разные размеры и массу. Ускорение же, придаваемое им взрывом, напрямую зависит от соотношения «сечение/вес». Чем больше площадь, на которую оказывает давление взрыв, тем большую движущую силу получит элемент. Масса его оказывает, наоборот, отрицательное воздействие на скорость полета. По этому параметру преимущество имеют элементы средней фракции. В боеголовке 9Н314М1 они выложены в переднем ряду. Во внутреннем контуре находятся только крупные и малые параллелепипеды, имеющие меньшее соотношение «сечение/вес». После разделения боевой части на отдельные частицы их полет будет подчиняться совсем другим закономерностям, описываемым уравнениями внешней баллистики. Учитывая то, что расстояние до цели в момент взрыва у зенитных ракет обычно минимальное, решающее значение будут иметь стартовые условия. В качестве примера представим себе, что боеголовка взорвалась над относительно ровной поверхностью крыла. ПЭ придут к нему двумя волнами. Сначала – первый ряд, затем – второй. Если объект атаки неподвижен, это особого значения не имеет. Все траектории сойдутся в единой точке. На самом деле, когда имеешь дело с боеприпасами большого размера, о точке, где пересекаются линии полета частиц можно говорить лишь условно. Более правильно ее будет назвать областью их максимального схождения. И она не совпадает с центром взрыва. Но для удобства мы все же будем считать, что все траектории сходятся в центральную часть боеголовки. Если атакуемый объект находится в полете, то за время, проистекшее от прихода первой до прилета второй волны осколочного поля, крыло успеет сдвинуться в пространстве на какое-то расстояние. И в этом случае линии сойдутся не в одной, а в двух точках (см. верхние два рисунка схемы 2). Чем меньше разница в скорости у поражаемой цели и высокоэнергетических частиц, тем больше будет расстояние между ними. Введем в условия задачи энергию взрыва. Область высокого давления, образующая вокруг него, будет стремиться оттолкнуть от ракеты воздушное судно, изменить его курс и тангаж6. По приходу второй волны крыло будет иметь смещение не только линейное, но и радиальное (см. нижние два рисунка). Благодаря этому условные центры разойдутся еще сильней.

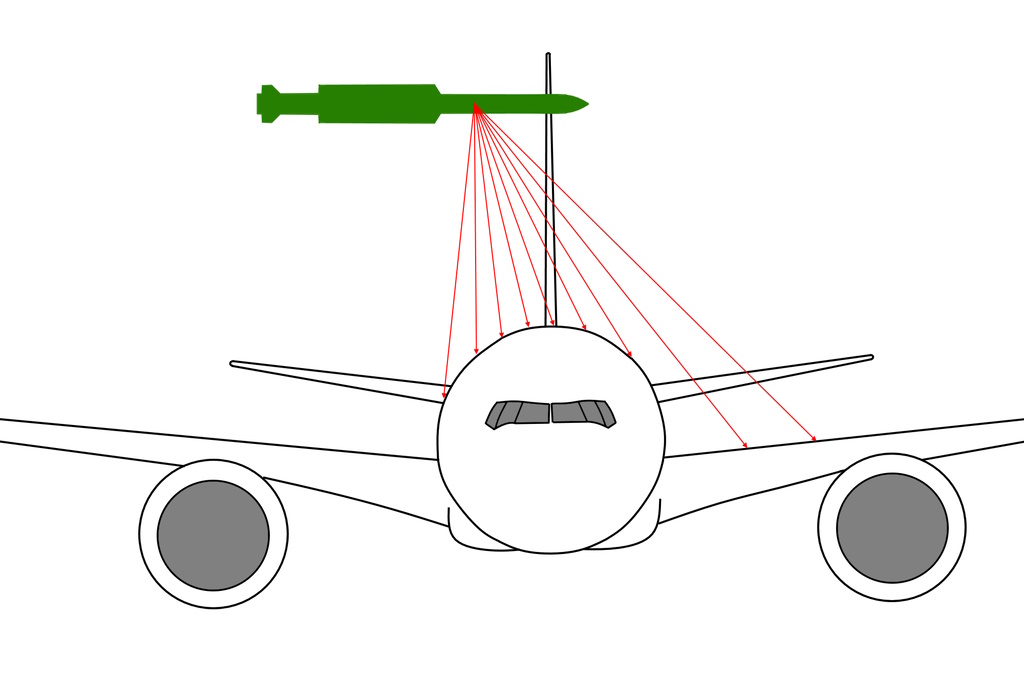

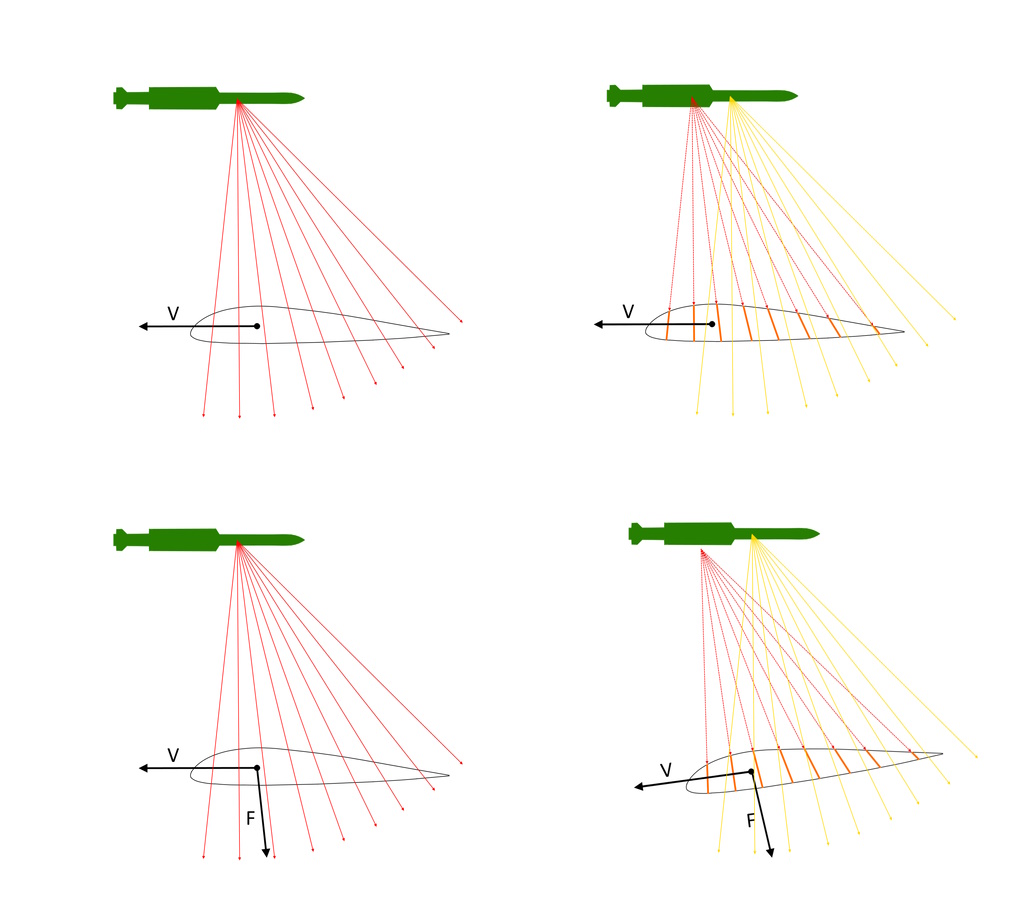

Схема 2. Воздействие осколочного поля на поверхность крыла.

Схема 3. Воздействие осколочного поля на фюзеляж.

Рассмотрим другой вариант, когда удар пришелся по фюзеляжу самолета, имеющему цилиндрическую форму. Здесь длина пути каждой частицы будет зависеть еще и от того, на какую часть обшивки пришелся ее удар. А чем короче путь ПЭ, тем быстрее он доберется до цели, и тем меньшее смещение линейное и радиальное будет у атакуемого объекта. В этом случае свести все траектории к единой точке не получится даже в рамках одной волны. Кабина пилотов, куда пришелся основной удар по рейсу МН17, имеет еще более сложную форму. И длина пути у частиц здесь различается существенно.

Свои коррективы вносит и деформация обшивки лайнера, из-за чего некоторые из них на схеме 1 отображаются не совсем корректно. Тем не менее, к каким-то выводам можно прийти и на основании этого кажущегося хаоса. Обратим внимание на линии, выделенные на ней зеленым и красным цветом. Направление их различается примерно на 70°-80°, что доказывает невозможность оставления всех пробоин одной ракетой. Иначе получалось бы, что лайнер от взрыва ее боевой части за какие-то мизерные доли секунды успел перевести свой горизонтальный полет в крутое пике. Такое просто невозможно! А значит, рейс МН17 был атакован как минимум двумя ракетами.

Для подтверждения давайте посмотрим на пострадавший лайнер сверху. К сожалению, большая часть крыши кабины пилотов и вообще всей передней части самолета в выкладку не вошла. За неимением ничего иного, нам придется довольствоваться хорошо сохранившимся полом кокпита. В моем распоряжении есть фотографии наиболее пострадавших от внешних воздействий его участков. Пробоины в нем наш голландский друг сфотографировал очень крупно. Снимки вышли четкими. Отлично различимы даже мельчайшие царапины. Это дает шанс, относительно точно определить углы вхождения ПЭ.

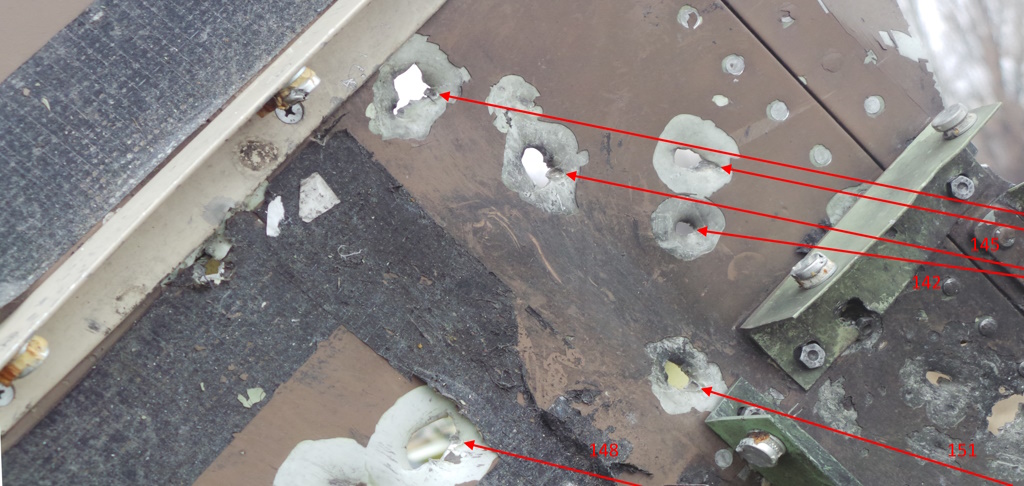

Участок №1 (под креслом КВС – левая сторона кабины). Большая часть высокоэнергетических частиц, пробивших его, входили в поверхность почти отвесно. И определить точно углы подлета их сложно. Мы можем лишь констатировать, что все они пришли из передней верхней полусферы. Исключение составляют две пробоины с более пологой траекторией.

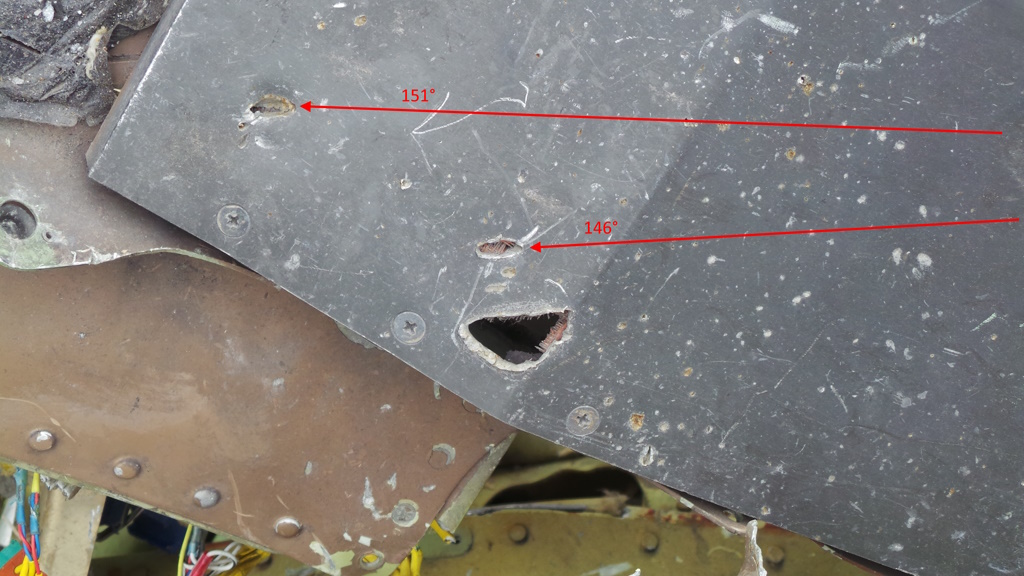

Участок №2 (под правой педалью КВС). Два поражающих элемента, срикошетивших от пластика подножки, летели по расходящимся траекториям.

Участок №3. Точное его местонахождение неизвестно. Скорее всего, он располагался где-то перед креслом КВС. Здесь видны два пулевых рикошета, о взрыве боевой части ЗУР не говорящие ничего.

Участок №4 (слева от кресла КВС). Две высокоэнергетические частицы входили в него практически параллельно.

Участок №5 (слева от кресла КВС). Несмотря на то, что все поражающие элементы пробивали пол под крутым углом, определить направление их полета не сложно. В этом нам помогут хорошо различимые входные бороздки.

Участок №6. Люк доступа к авионике находился сзади кресла второго пилота. Есть пулевая пробоина. Траектории полета нескольких частиц, сошедшихся в одном месте в полу, не определены. Понятно лишь, что они летели откуда-то спереди и сверху. Для двух отверстий это возможно.

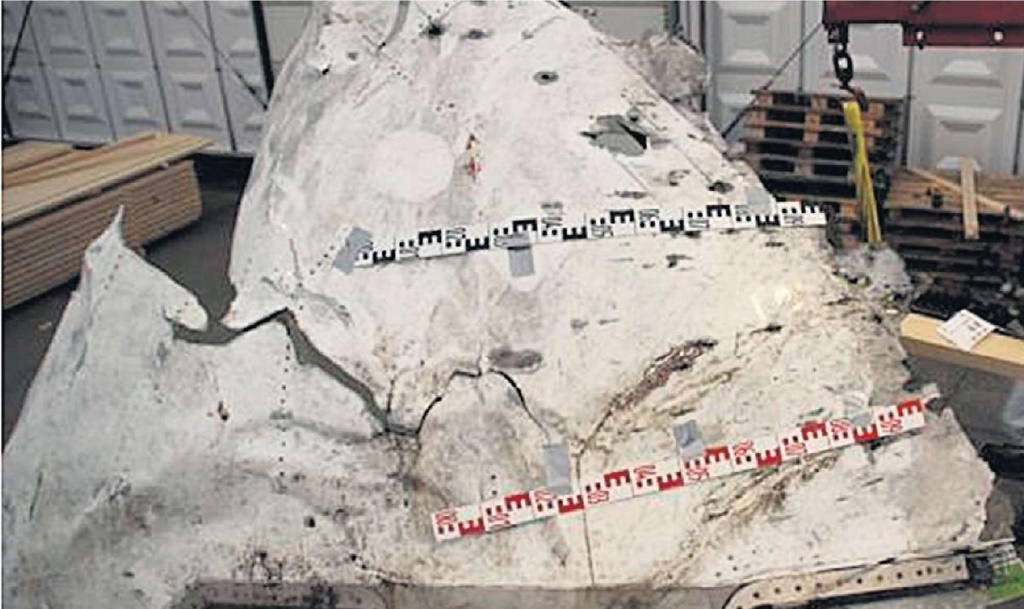

Участок №1. Фото Jeroen Akkermans (исправлена перспектива, изменен размер, нанесена разметка).

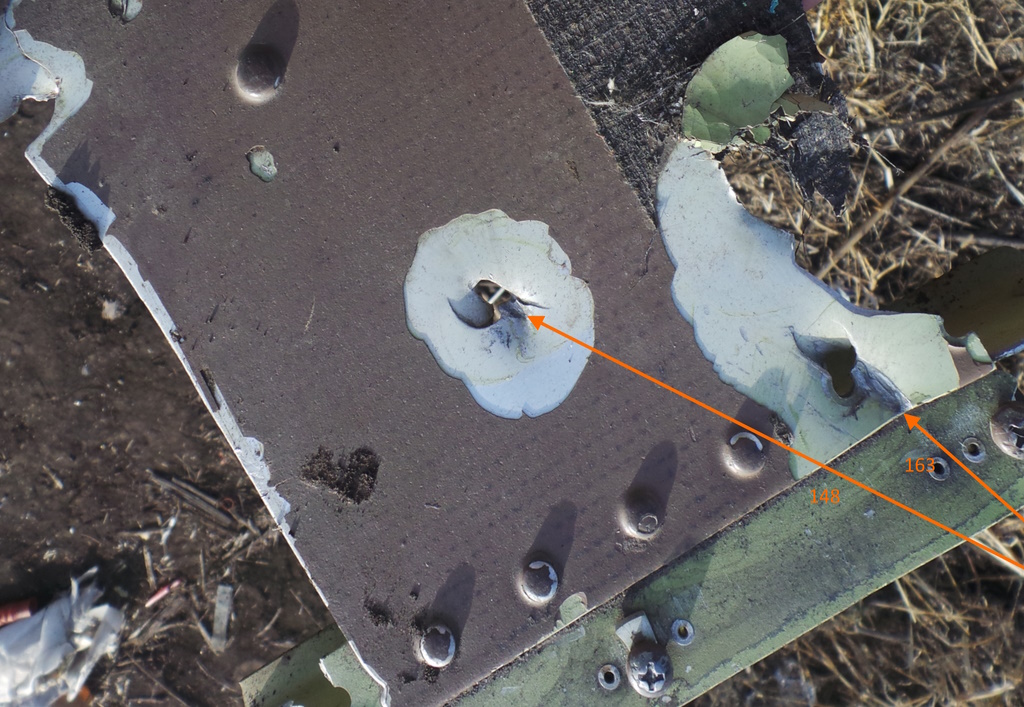

Участок №2. Фото Jeroen Akkermans (нанесена разметка).

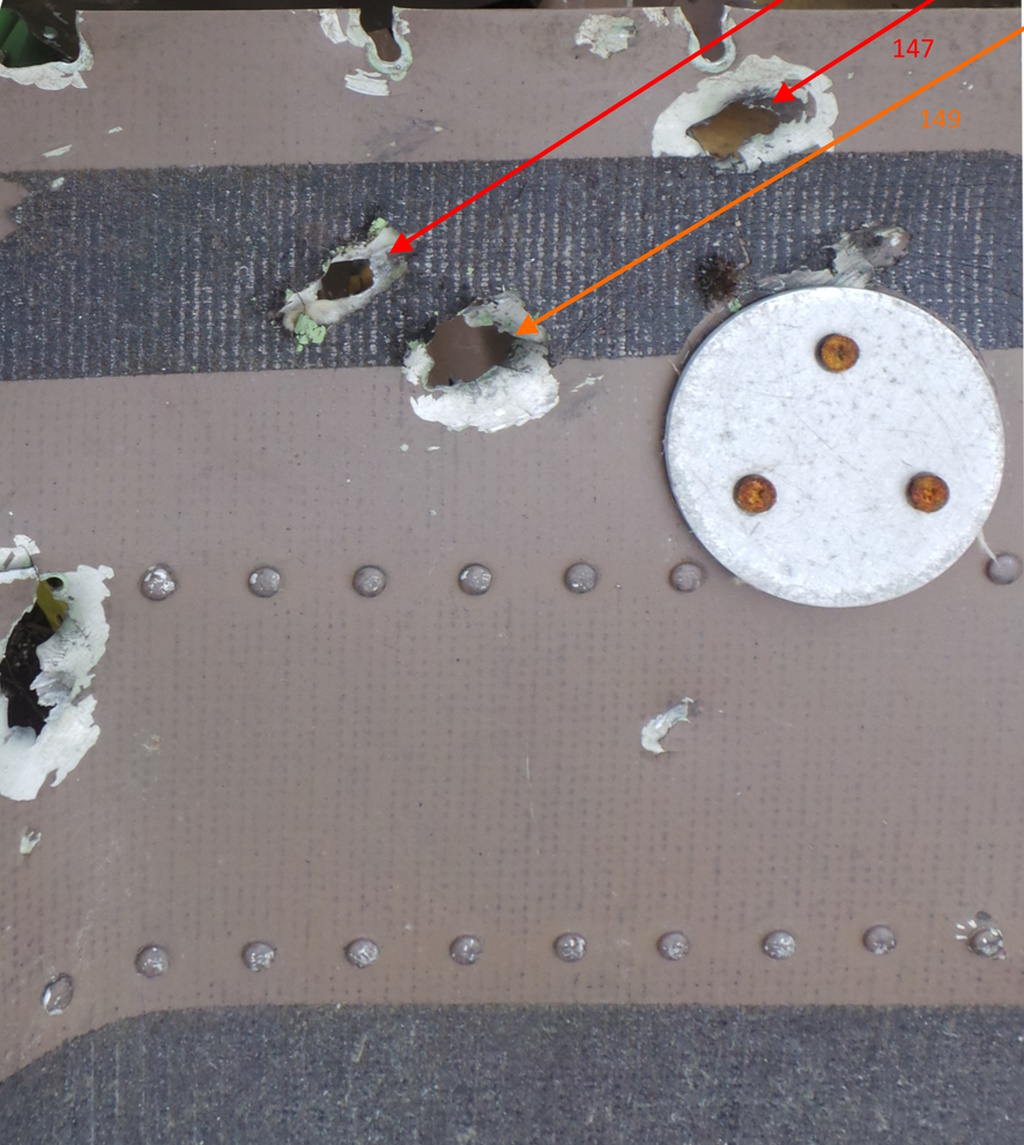

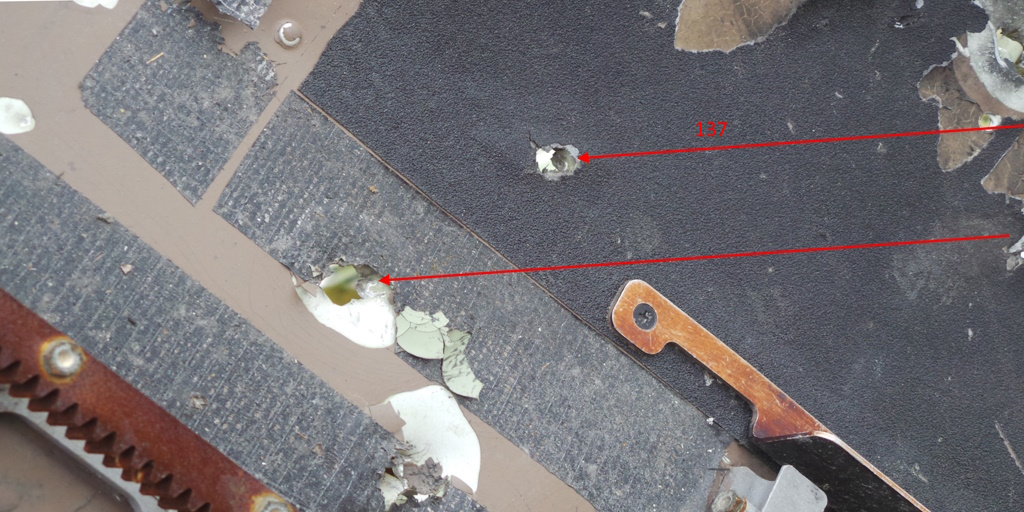

Участок №3. Пулевые рикошеты. Фото Jeroen Akkermans (исправлена перспектива, изменен размер, нанесена разметка).

Участок №4, траектории параллельны друг другу. Фото Jeroen Akkermans (исправлена перспектива, изменен размер, нанесена разметка).

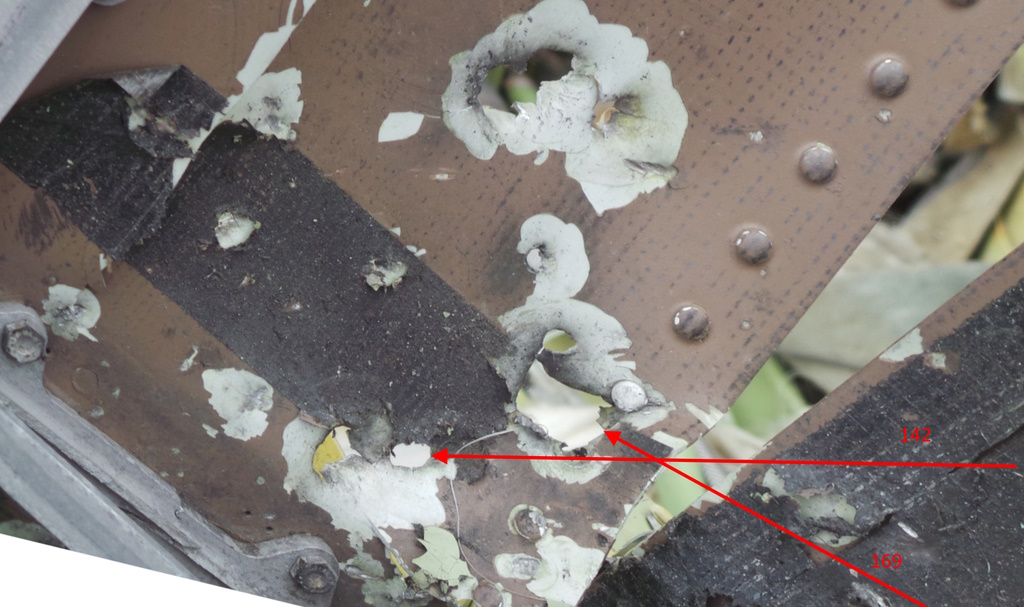

Участок №5, три верхние траектории параллельны друг другу. Фото Jeroen Akkermans (исправлена перспектива, изменен размер, нанесена разметка).

Участок №6, две верхние траектории параллельны друг другу, пулевая пробоина обозначена оранжевой стрелкой. Фото Jeroen Akkermans (исправлена перспектива, изменен размер, нанесена разметка).

Теперь наложим траектории вхождения ПЭ на план кабины пилотов (см. схему 4). Пол – поверхность ровная, и осколочные поля боеголовок на нем должны бы отпечататься четко. Но, увы, прежде чем войти в него, частицам пришлось пробить обшивку лайнера. Прохождение через преграду меняет направление полета. Порой очень существенно. И потому, единственный вывод, который можно сделать при внимательном рассмотрении картинки, это то, что все эти отметины оставила ракета, в момент взрыва пересекшая курс лайнера под углом близким к прямому.

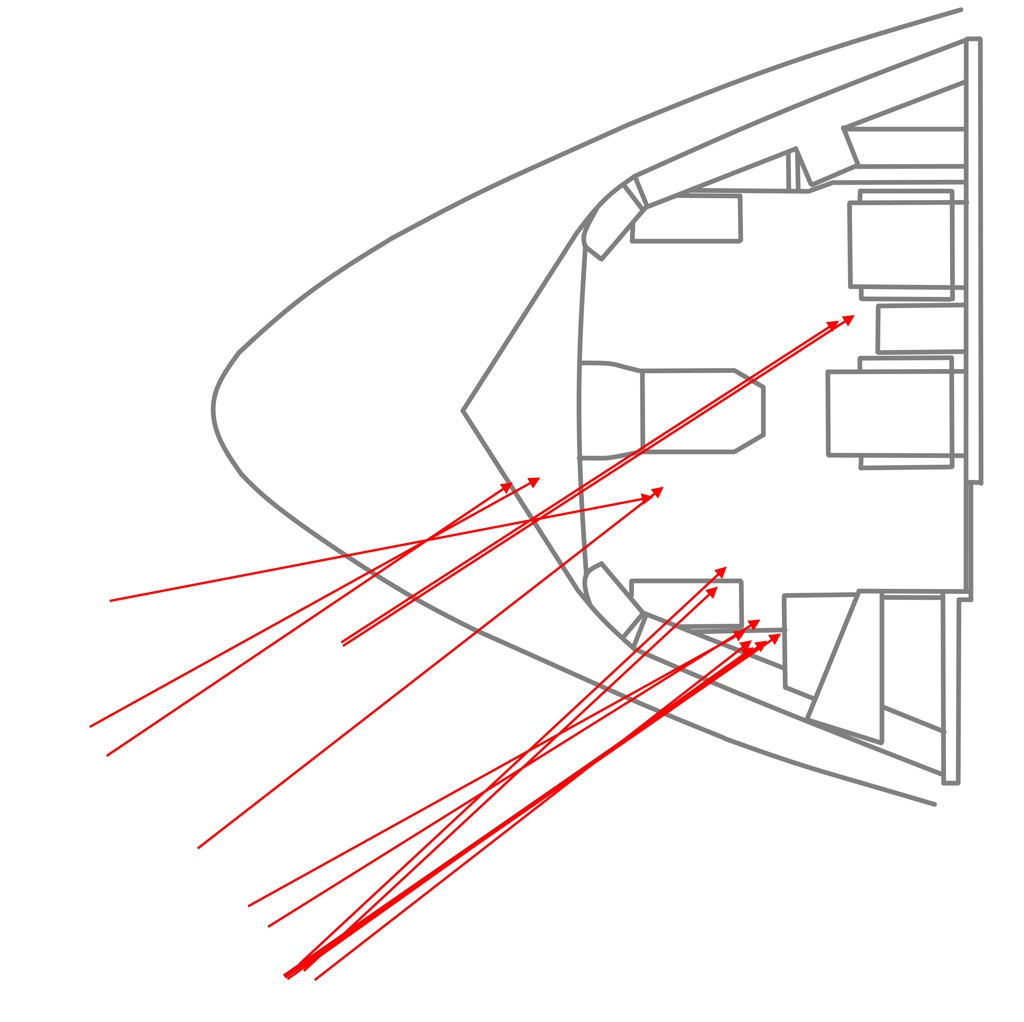

Схема 4. Повреждения пола кабины пилотов.

Практически полное отсутствие повреждений, нанесенных частицами другой ЗУР, которые должны бы входить в пол сверху-слева, легко объяснимо. Сила удара стального параллелепипеда будет зависеть от его кинематической энергии, которая равна произведению «скорость на массу»: К = mV. В нашем случае стрельба велась по движущемуся воздушному судну, и значение будет иметь также направление его движения относительно курса поражаемого объекта. В случае встречного движения частицы и цели, скорость сближения будет равна сложению скоростей собственной и лайнера. Если же она входит сбоку, то только собственной. Отсюда вывод: энергия ПЭ, несущегося навстречу лайнеру, будет значительно превосходить аналогичный показатель другого такого же, но летящего на пересекающихся курсах. Обшивка лайнера автоматически отфильтровала частицы с малой пробивной способностью, и в полу кабины сохранились пробоины только от одной ракеты – той, что пересекала курс лайнера под углом близким к прямому. Границы поражаемой ею зоны можно рассмотреть только с левого борта кабины лайнера. На сохранившейся части правого пробоин от летевших навстречу ему частиц нет. По этой причине определить тангаж ее моими методами невозможно. Судя по тому, что взрывом боеголовки задело законцовку левого крыла, он находился где-то в районе 50°-80°.

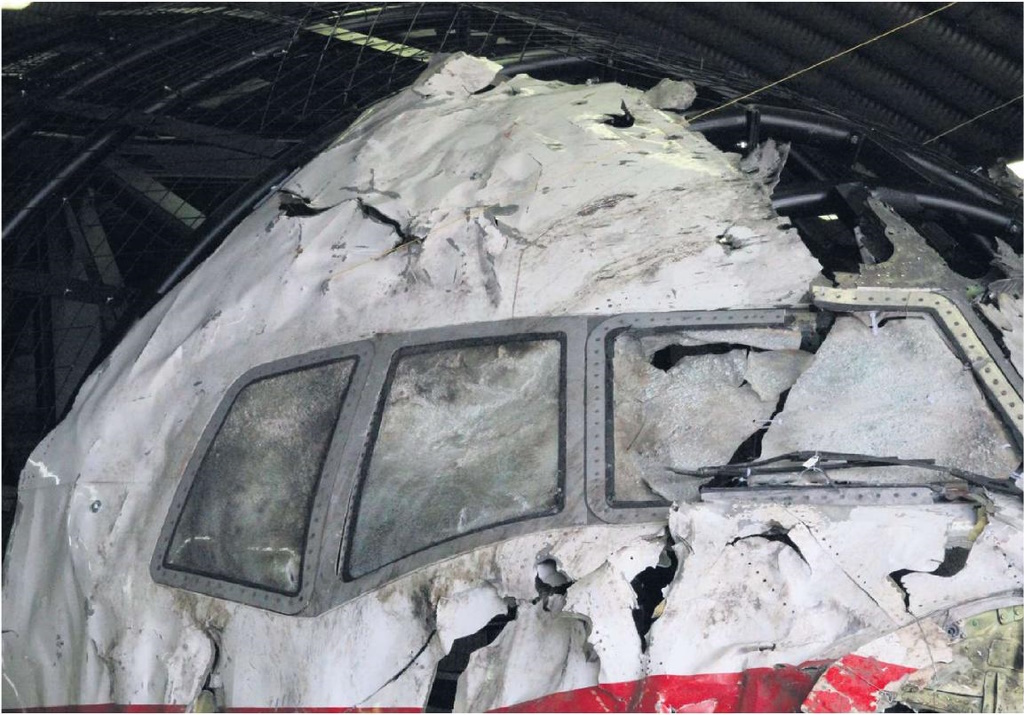

Правая сторона кабины пилотов. Источник DSB.

Правая сторона кабины пилотов. Источник DSB.

Четкий отпечаток осколочного поля другой ЗУР мы можем видеть на фото, взятом из отчетов DSB. На нем – хорошо сохранившаяся правая сторона кокпита. Поверхность относительно ровная, что позволяет даже определить курс носителя боеголовки относительно лайнера в момент ее взрыва. К большому сожалению, мне неизвестны углы расхождения переднего и заднего краев осколочного поля ракеты 9М330, и я могу утверждать лишь то, что ракета летела курсом, близким к встречному. А, судя по траекториям вхождения частиц, выделенных на схеме 1 красным цветом, в момент взрыва она приближалась к лайнеру с углом тангажа, близким к нулевому, т. е. почти горизонтально.

Вывод

Размеры и характер пробоин прямоугольного типа позволяют прийти к выводу о поражении малайзийского лайнера двумя ракетами комплекса «Тор». К сожалению, моих возможностей недостаточно, чтобы прояснить вопрос о точном месте взрыва их боевых частей, а также определить курс и тангаж. На основании имеющихся данных, я могу утверждать лишь то, что ракета №1 летела примерно встречным к лайнеру курсом, а ракета №2 пересекала его почти перпендикулярно. Сильная разница в тангаже говорит о том, что выпущены они были с разного расстояния. Первая – с максимальной (или почти максимальной) дальности пуска, а вторая – когда лайнер подлетал к месту развертывания комплекса. С большой долей вероятности можно утверждать, что обе были выпущены справа от самолета, что может говорить о том, что они стартовали из одной и той же боевой машины с небольшим интервалом, примерно в минуту. Даже вместе эти две ЗУР не в состоянии нанести рейсу МН17 критических повреждений, способных привести к его крушению. «Тор» совсем не предназначен для поражения таких больших воздушных объектов, как «Boeing 777—200». Его цели – беспилотники, штурмовики, многоцелевые тактические самолеты и крылатые ракеты, отличаются намного более малым размером. Показательна в этом смысле катастрофа с украинским лайнером «Boeing 737» (рейс PS752), случайно сбитым в Иране из этого комплекса. После первой ракеты, попавшей в него, он не упал и не потерял управляемость. Пилоты даже начали разворот обратно в аэропорт. Вторая, прилетевшая через 25 секунд, добила его окончательно. Тем не менее, до мелких частей он не развалился. Упал почти целиком. «Три семерки» – машина намного более тяжелая (максимальная взлетная масса 297560 кг, против 79015 кг у «Boeing 737»), а значит, и более прочная. Если сравнивать соотношение максимальной взлетной массы атакуемого самолета к суммарному весу боеголовок, то по силе воздействия на него две 9М330, попавшие в малайзийский лайнер, будут равнозначны примерно половине той первой, что не смогла сбить рейс PS752 над Ираном. И, следовательно, атака по нему зенитно-ракетного комплекса никак не могла стать причиной его падения.

Круглые и эллиптические пробоины

Калибр боеприпаса, использованного против пассажирского лайнера – важнейший вопрос, который требуется прояснить в первую очередь. Поможет нам в этом множество ориентиров, имеющихся на снимках. Некоторые понятливые фотографы для фиксации размеров клали перед фрагментами самолета самые разные предметы: зажигалки, спичечные коробки – в общем, все, что было в карманах. Отчаянный голландский репортер Йерун Аккерманс (Jeroen Akkermans), бывший на месте крушения уже 20 июля, привлекает внимание к наиболее, на его взгляд, важным деталям съемки с помощью указательного пальца, который тоже является неплохим ориентиром. На вид у Аккерманса обычная мужская рука, примерно как у меня. Скорее всего, и толщина пальцев такая же. Ну, а совсем сообразительные исследователи брали с собой в дорогу измерители всех мастей: рулетки, линейки, складные метры и т. д. Помощь в определении размеров могут оказать и монтажные болты с заклепками, которыми густо усеяна обшивка «Боинга». Диаметр шляпок нам известен: 8 мм и 6 мм.
