Фотобизнес в деталях. Практическое руководство по созданию и развитию бизнеса в области фотографии, полиграфии и производства сувенирной продукции

Печать без полей: Да

Количество страниц в месяц: 7000

Расходные материалы: печать на различных носителях printable CD/DVD, фотобумага, конверты, бумага

Минимальная плотность бумаги: 64 г/м2

Максимальная плотность бумаги: 300 г/м2

Емкость лотка подачи бумаги: 100 листов офисной бумаги

Интерфейсы: USB 2.0

Поддержка ОС: Mac OS, Microsoft Windows

Энергопотребление, потребляемая мощность при работе: 16 Вт

Максимальный уровень шума при работе: 47 дБ

Размеры (В×Ш×Г), мм: 215x705x322 (при условии, что приемный и подающий лотки сложены)

Вес: 12,5 кг

Гарантийный срок: 12 месяцев или 30 тыс. отпечатков (то, что наступит раньше).

Внешне Epson L1800 выглядит качественно собранным и на вид так же прочен, как и предыдущие профессиональные принтеры Epson. Корпус изготовлен из прочного инженерного пластика и имеет матовую отделку. Устройство тяжелое и занимает значительное место на столе. Чернильницы крепятся к принтеру сбоку, а поддон для чернильниц имеет вентиль, предотвращающий вытекание чернил при транспортировке. Также для удобства транспортировки имеются пазы, которые можно использовать для подъема принтера. Ключевым преимуществом Epson L1800 становится способность воспроизводить тонкие градиенты и текстуры. Это обусловлено использованием шестицветной печатной системы (принтер использует цвета Cyan, Light Cyan, Magenta, Light Magenta, Yellow и Black), что позволяет добиваться точной передачи сложных цветов и градаций. Принтер L1800 использует технологию VSDT (Variable Sized Droplet Technology). Эта технология позволяет использовать для заполнения больших участков печати более крупные капли, а для передачи тонких деталей и полутонов – мелкие капли. Это даёт возможность добиться высокого качества печати при сохранении скорости работы принтера. Оптимальный результат достигается благодаря использованию интеллектуальной системы формирования чернильных частиц, которые подбираются в зависимости от участка изображения.

Принтер поддерживает широкий спектр материалов:

– Фотобумага глянцевая и матовая плотностью до 300 г/м²;

– Холсты с текстурной поверхностью;

– Самоклеящиеся пленки для интерьерной печати;

– Термотрансферная бумага для сублимационных технологий.

Заслуживает внимания возможность печати на носителях формата A3+ (329×483 мм) без полей, что востребовано при создании выставочных работ и рекламных материалов. Фотопринтер способен выводить изображения с разрешением до 5760x1440 dpi. Использование технологии печати мелкодисперсными каплями чернил размером всего 1,5 пиколитра в сочетании с технологией производства печатающих головок Micro Piezo Thin Film Piezo™ способствуют получению детализированных и ярких изображений. Оптимизации скорости работы принтера способствует появившаяся возможность наносить точки различного размера за один проход печатающей головки. Эту тему мы разберём несколько подробнее.

В целом, Epson L1800 подтверждает репутацию компании как лидера в сегменте фотопечати. Устройство сочетает профессиональное качество изображений с экономичностью эксплуатации, оправдывая первоначальные инвестиции при интенсивном использовании. Несмотря на отдельные конструктивные компромиссы (отсутствие сетевых интерфейсов, шумность), принтер остается востребованным инструментом для студий и дизайнеров, требующих точной цветопередачи и надежности. Дальнейшее развитие линейки, вероятно, будет связано с интеграцией облачных технологий и автоматизацией процессов обслуживания.

1.4.2.4. Принцип работы пьезоэлектрической печатающей головки. Отличие от термоструйной технологии

Теоретические основы пьезоэлектрического эффекта.

Пьезоэлектрический эффект, открытый в 1880 году братьями Пьером и Жаком Кюри, основан на способности некоторых кристаллических материалов генерировать электрическую поляризацию при механической деформации (прямой эффект) и, наоборот, изменять свои геометрические размеры при воздействии электрического поля (обратный эффект).

Физическая суть пьезоэлектрического эффекта заключается в отсутствии центра симметрии в кристаллической решётке, что приводит к смещению центров положительных и отрицательных зарядов при механическом воздействии. Основным параметром пьезоэлектрического преобразователя является пьезомодуль q, определяемый как отношение генерируемого электрического заряда к приложенной силе: q = Z/F = UC/F, где Z – генерируемый заряд, F – воздействующая сила, U – напряжение, C – электрическая ёмкость.

Принцип работы пьезоэлектрической печатающей головки Epson Micro Piezo. Конструктивные особенности.

Технология Epson Micro Piezo, разработанная в 1989 году Минору Усуи, использует многослойный пьезоэлектрический элемент толщиной 20 микрометров. Печатающая головка состоит из дюз диаметром около 20 микрон, в каждую из которых интегрирован пьезоэлектрический элемент толщиной 1 микрон.

Механизм формирования капли.

Распространённое заблуждение состоит в том, что пьезоэлемент непосредственно воздействует на чернила. Фактически пьезоэлемент функционально связан с вибрирующей пластиной – диафрагмой (мениском), которая и осуществляет выталкивание чернил.

При подаче электрического импульса происходит деформация пьезоэлемента, что изменяет положение диафрагмы. Диафрагма увеличивает или уменьшает объём микрополости под собой, создавая управляемое давление в капиллярной системе печатающей головки. Таким образом, мениск функционирует как прецизионный поршень, обеспечивающий точный контроль прохождения чернил по каналам.

Технические характеристики современных систем.

Современные печатающие головки Epson PrecisionCore Micro TFP (Thin Film Piezo) способны генерировать до 50000 колебаний в секунду с частотой 50 кГц. Система обеспечивает формирование капель объёмом от 1,5 до 3,5 пиколитров с разрешением печати до 5760 dpi.

Принцип работы термоструйной технологии.

Термоструйная технология, разработанная Canon (Bubble Jet) и HP (Thermal Inkjet) в 1970-х годах, основана на локальном нагреве чернил для создания парового пузыря. В каждое сопло печатающей головки встраивается терморезистор (тонкоплёночный нагреватель), на который подаются электрические импульсы длительностью 3—10 микросекунд.

Термодинамический процесс.

При воздействии электрического тока терморезистор мгновенно нагревает чернила до температуры свыше 500° C (в некоторых случаях до 600° C), вызывая их испарение и образование парового пузыря. Расширение пузыря создаёт импульсное давление, выталкивающее каплю чернил со скоростью до 60 км/ч. После выброса капли нагрев прекращается, пузырь схлопывается, создавая зону пониженного давления, которая втягивает новую порцию чернил в камеру. Цикл нагрева-охлаждения повторяется с частотой до 24000 раз в секунду для каждого сопла.

Сравнительный анализ технологий:

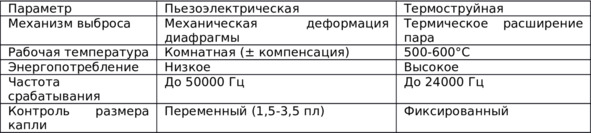

Таблица сравнения физических принципов

1. Совместимость с чернилами.

Пьезоэлектрическая технология обеспечивает универсальную совместимость с различными типами чернил благодаря отсутствию термического воздействия:

– водные (пигментные и красителевые);

– сольвентные и экосольвентные;

– УФ-отверждаемые;

– масляные и специальные составы.

Термоструйная технология ограничена водными чернилами, поскольку высокая температура разрушает многие химические составы и может вызвать коксование, образование осадков или изменение вязкости.

2. Долговечность и надёжность.

Пьезоэлектрические головки характеризуются значительно большим ресурсом работы, поскольку не подвергаются циклическим термическим нагрузкам. В термоструйных системах постоянные перепады температур приводят к механической усталости нагревательных элементов и их преждевременному выходу из строя.

Преимущества и ограничения технологий.

Преимущества пьезоэлектрической технологии:

– прецизионный контроль размера и формы капли;

– высокая долговечность печатающей головки;

– широкая совместимость с типами чернил и носителей;

– энергоэффективность;

– отсутствие сателлитных капель;

– возможность печати с переменным размером капли.

Ограничения пьезоэлектрической технологии:

– высокая стоимость производства;

– сложность конструкции;

– больший размер печатающих модулей;

Преимущества термоструйной технологии:

– низкая стоимость производства;

– простота конструкции;

– компактность печатающих головок;

– высокая скорость печати в отдельных приложениях.

Ограничения термоструйной технологии:

– ограниченная совместимость с чернилами;

– неконтролируемое образование сателлитных капель;

– короткий ресурс работы головки;

– высокое энергопотребление;

– термическая деградация чернил.

Таким образом, пьезоэлектрическая технология Epson Micro Piezo представляет собой более совершенную систему формирования струйной печати по сравнению с термоструйной технологией. Использование обратного пьезоэлектрического эффекта обеспечивает прецизионный контроль процесса формирования капли без термического воздействия на чернила, что расширяет область применения технологии и повышает качество печати.

Основное различие заключается в физическом механизме: пьезоэлектрическая технология использует механическую деформацию кристалла под воздействием электрического поля, в то время как термоструйная основана на фазовом переходе жидкость-пар при локальном нагреве. Это фундаментальное различие определяет все остальные характеристики технологий, включая совместимость с материалами, долговечность и качество печати.

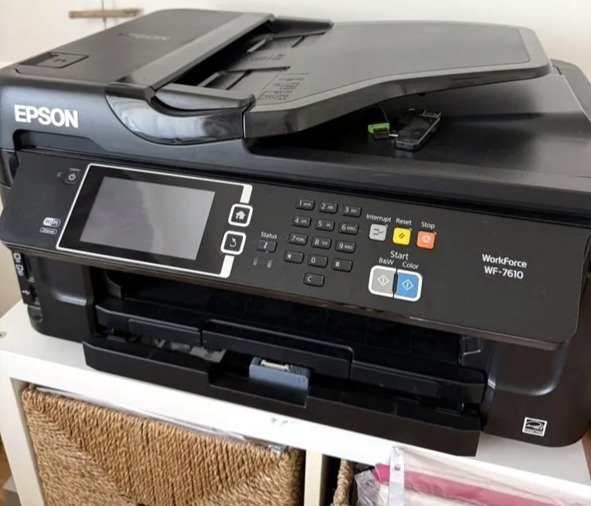

1.4.2.5. Использование МФУ Epson WorkForce WF-7610DWF. Технические характеристики. Технология печати Epson PrecisionCore

В 2018 году, в рамках расширения ассортимента предоставляемых услуг, в компании https://www.originalam.net/ нами был приобретён МФУ Epson WorkForce WF-7610DWF (Рис. 25), широкоформатник формата А3+, который работал на базе печатающей головки PrecisionCore.

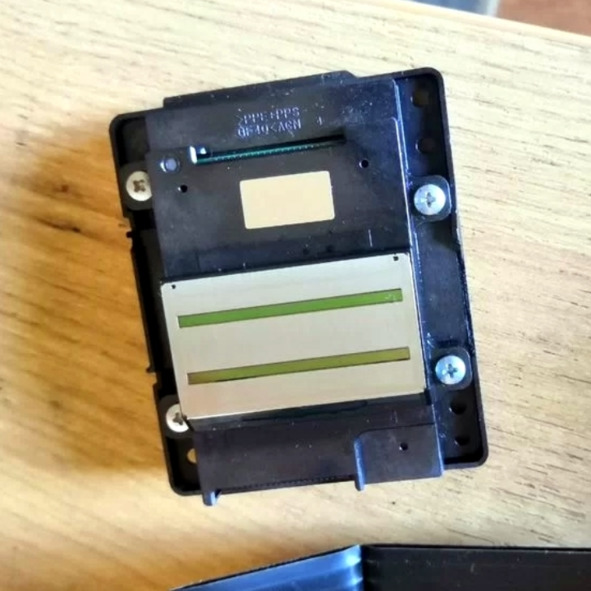

Рис. 25.

Забегая вперёд, скажу, что эта печатающая головка не подходит под специфический состав сублимационных чернил. После непродолжительной работы, порядка 2000 напечатанных страниц, печатающая головка вышла из строя и ни один из сервисных центров г. Липецка не смог её восстановить.

Сам принтер оставил достаточно приятное впечатление при работе. Это сравнительно крупный аппарат, требующий отдельного места, с виду надёжный и крепкий, из качественного пластика, оснащённый для удобства работы большим сенсорным ЖК-дисплем диагональю 10,9 см. Вообще, широкоформатное МФУ Epson WF-7610 предназначено для работы в крупном офисе. Инженеры оснастили его адаптивной печатающей головкой с более плотно размещенными дюзами PrecisionCore Micro TFP. Это позволило выдерживать серьезную нагрузку и справляться с печатью намного быстрее, чем при работе с устройствами, выполненными по технологии Micro Piezo. Функционально оно предназначено для печати плакатов, графиков, расписаний, диаграмм и прочие крупномасштабных отпечатков. Устройство оснащено удобной функцией дуплекс (duplex) – двухсторонняя печать, где не нужно самостоятельно переворачивать страницы, устройство это сделает за Вас автоматически. Так же оно может печатать без полей. Существует версия этой модели (WorkForce WF-7620DTWF) с дополнительным лотком для бумаги, в этом случае ёмкость достигает 500 листов, что естественно сказывается на габаритах и весе устройства. Они увеличиваются до 418 мм и 21,7 кг соответственно. Для потоковой работы МФУ нуждается в установке 4-х цветной СНПЧ с комплектом чипов.

Производитель СНПЧ предупреждает, что при установке драйверов нужно отклонить всплывающий запрос на обновление прошивки. В противном случае может включиться дополнительная защита на принтере, что повлечет за собой неработоспособность чипов на СНПЧ.

Помимо печати, можно так же сканировать, копировать документы и фотографии (в обычном и автоматическом режимах), а также отправлять факсы. Одним из преимуществ модели является наличие модуля WI-Fi, благодаря которому можно печатать и сканировать без применения проводов. Также возможна печать непосредственно со смартфонов или планшетов. Есть и возможность печати с карт памяти SD и Memory Stick. МФУ может сыграть роль обычного сетевого устройства, на борту имеется в наличии порт Ethernet.

Технические характеристики:

Технология печати, количество цветов: Струйная, печатающая головка PrecisionCore, 4 цвета

Тип чернил: водорастворимые

Максимальный формат: A3+

Разрешение при печати: 4800x2800 dpi

Минимальный объем капли: 2,8 пл

Печать без полей: Да

Скорость ч/б печати: 18 стр/мин

Скорость цветной печати: 10 стр/мин

Рекомендуемый ежемесячный объем печати: до 20000 страниц

Расходные материалы: печать на различных носителях printable CD/DVD, фотобумага, конверты, бумага

Типы карт памяти SDXC, SDHC, SD, MiniSDHC, MiniSD, MicroSDXC, MicroSDHC, MicroSD, Memory Stick PRO-HG Duo, Memory Stick PRO Duo, Memory Stick Micro M2, MagicGate Memory Stick Duo

Минимальная плотность бумаги: 64 г/м2

Максимальная плотность бумаги: 250 г/м2

Емкость лотка подачи бумаги: 250 листов офисной бумаги

Интерфейсы: Wi-Fi Direct, Wireless LAN IEEE 802.11b/g/n, Ethernet interface (100 Base-TX / 10 Base-T), Hi-Speed USB – compatible with USB 2.0 specification

Поддержка драйверов и протоколов: Печать с устройств Android/iOS

Мобильные технологии печати: Apple AirPrint, Epson Connect, Epson Email Print, Epson iPrint, SD Apps, Wi-Fi Direct, Wi-Fi Direct Multi-NIC, Wireless PictBridge, iPrint&Scan

Поддержка ОС: Mac OS, Microsoft Windows

Свойства сканера:

Тип датчика: CIS

Разрешения сканера (dpi): 1200 x 2400

Свойства факса:

Скорость передачи данных: 33,6 Кбит/c

Размеры (В×Ш×Г), мм: 340×567×486 (при условии, что приемный и подающий лотки сложены)

Вес: 18,5 кг

Гарантийный срок: 12 месяцев.

Инженеры компании «originalam.net» сделали замеры времени, которое понадобится при печати в разных режимах13:

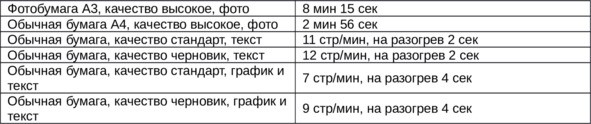

Таблица: скорость печати

Сканер: Основной планшетный сканер использует оптическое разрешение 1200х2400 DPI, формат А3. В помощь к стандартному сканеру идет встроенный автоподатчик бумаги, вместительностью до 30 листов обычной бумаги. Он производит автоматическое двустороннее сканирование.

Таблица: скорость сканирования

Копирование документов происходит со стандартными настройками для офисных устройств. Меню простое и информативное. Масштабировать документ можно в пределах от 25% до 400%. За один цикл можно сделать 99 копий.

По результатам тестирования мы можем отметить, что на данный момент это одно из лучших широкоформатных мультифункциональных устройств с цветной печатью в своем ценовом сегменте. Качественно и быстро справляется с печатью, хорошо захватывает бумагу, проявляет достойные показатели копирования и сканирования.

Теперь скажем несколько слов об инновационной технологии, по которой была изготовлена печатающая головка данного МФУ.

Технология печати Epson PrecisionCore.

Технология печати PrecisionCore – это одна из самых дорогих разработок за всю историю компании Epson. В основу технологии – чип PrecisionCore Micro TFP, который расширяет возможности печатающей головки Epson MicroPiezo TFP. Раньше такими чипами оснащали только широкоформатные печатающие устройства. Теперь Epson планирует снабдить ими всю печатающую технику, от компактных офисных принтеров и до промышленных плоттеров. Новый микрочип – это пьезоэлектрический элемент толщиной 1 мм и шириной 3,4 см, оснащённый системой камер и каналов для чернил, а также пластиной, выталкивающей чернила на носитель. На этой пластине располагается 800 микроскопических дюз диаметром 20 микрон (Рис. 26). Дюзы пропускают чернильные капли объёмом до 1,5 пиколитров.

Рис. 26.

В действии технология выглядит так: электрический импульс вызывает колебания пьезоэлементов. Происходит выталкивание чернил из дюз печатающей головки. Пьезоэлементы совершает чернильный толчок с частотой до 50 кГц. Другими словами, каждая дюза выстреливает чернилами до 50000 раз в секунду, обеспечивая высочайшее позиционирование капель на носителе, что даёт отличное качество печати и скорость распечатки. Таким образом, печатающие устройства с инновационными чипами гарантируют высокие эксплуатационные характеристики, непревзойдённую скорость печати и идеальное качество отпечатанных материалов.

Epson заявляет, технология Epson PrecisionCore может быть использована в принтерах с различными типами чернил: не только водными, но и экосольвентными, пигментными, УФ-отверждаемыми. Следовательно, принтеры с новым чипом смогут печатать на широком спектре материалов: металл, стекло, пластик, ткань и различные виды плёнок.

Тем самым, компания Epson рассчитывает, что эта инновационная технология станет мощным драйвером развития на рынке струйной печати и спровоцирует его устойчивый рост.

1.4.2.6. Использование принтера Epson L8050 как замены L805. Epson L18050

Популярность принтеров L800 и L805 была обусловлена крайне высоким качеством цветопередачи для устройств печати данного сегмента. Это качество обеспечивалось наличием в чернильной палитре светло-голубого и светло-пурпурного цветов. Казалось странным, но после 2015—2016 года, когда был выпущен принтер L810, компания Epson перестала фокусироваться на шестицветных моделях. В основном стали выходить 4-цветные устройства с СНПЧ, а в более дорогих моделях для офиса пятым цветом добавлялся пигментный чёрный. Лишь в августе 2021 году компания представила новые шестицветные модели Epson L8160 и классическое Epson L8180, только уже с серыми чернилами и чёрным пигментом.

На тот момент они не заменяли L850 и L1800, а дополняли линейку. Наличие в палитре новых принтеров серых чернил давало возможность делать черно-белые фотографии по-настоящему черно-белыми, без посторонних оттенков. Новая фишка с использованием водорастворимых цветных и пигментных черных Epson Claria ET Premium так же решало 2 проблемы. Последние плохо смешиваются с остальными водорастворимыми чернилами и не дают возможность получить по-настоящему яркие и контрастные фотографии. Можно было бы оставить в устройстве только фото-черный, но тогда не было бы возможности делать стойкие текстовые отпечатки, потому что пигмент на обычной бумаге закрепляется намертво, в отличие от водорастворимых чернил.

Возвращения на рынок старой доброй палитры с лайтами для сочных и выразительных цветных фотографий пришлось ждать целых семь лет.

Весной-летом 2023 года на российском рынке фотопечати появились 2 новых модели фотопринтера. Epson EcoTank L8050 и L18050 – это современные шестицветные струйные фотопринтеры форматов A4 и A3 соответственно, ориентированный на высококачественную фотопечать и экономичное обслуживание. Модели оснащены системой непрерывной подачи чернил (СНПЧ) и подходят для печати больших объёмов с минимальными затратами на расходные материалы. Отличия в моделях минимальны. Различаются лишь ширина 403мм для A4 модели и 523мм для A3 модели.

Новые принтеры A3 (L18050) и A4 (L8050) стали выглядеть единой серией, они одинаковы во всём, начиная от дизайна и заканчивая используемыми деталями при сборке. Поэтому мы детально рассмотрим только модель L8050.

Технические характеристики.

Тип оборудования: принтер струйный

Разрешение печати: 5760 x 1440 dpi

Производитель: Epson

Серия: EcoTank

Модель: L8050

Формат печатных носителей: A4 (210 x 297 мм), A5 (210 x 148 мм), A6 (4"x6», 10 x 15 см)

Применение: фотопечать

Технология печати: струйная пьезоэлектрическая

Чернила, тип чернил: на основе красителя (dye-based)

Кол-во сопел печатающей головки: 180 сопел для каждого цвета (черный, голубой, желтый, пурпурный, светло-голубой, светло-пурпурный)

Поддержка ОС: Windows 11 (только 64 bit), Windows 10, Windows Server 2016, Mac OS X 10.9 и выше

Фронтальные емкости для чернил: Да (позволяют легко контролировать уровень чернил и удобно заправлять чернильные контейнеры)

Коммуникации:

Стандарты Wi-Fi: Wi-Fi a/b/g/n

Поддержка WiFi Direct: Есть

Технологии беспроводной печати: Epson iPrint, Epson Smart Panel

Интерфейс, разъемы и выходы

Интерфейс: Wi-Fi, USB 2.0

Емкость податчика бумаги: 100 листов

Кол-во цветов: 6

Объем капли: 1.5 пиколитра – минимальный

Разрешение цветной печати: 5760 x 1440 dpi

Возможность печати на CD/DVD: есть (печать на CD, DVD или Blu-Ray дисках со специальным покрытием для струйной печати)

Максимальная скорость монохромной печати для формата A4: 22 стр./мин.

Максимальная скорость цветной печати для формата A4: 22 стр./мин.

Время печати фотографии 10x15 см: 12 секунд

Поля: возможна печать без полей

Минимальная плотность бумаги: 70 г/м²

Максимальная плотность бумаги: 300 г/м²

Уровень шума принтера: 37 дБ (А)

Потребление энергии: 19 Вт при печати; 4.4 Вт в режиме готовности

Размеры (ширина x высота x глубина): 403 x 149 x 369 мм

Вес: 6 кг

Размеры упаковки: 53.81 x 44.09 x 24.8 см

Вес брутто: 8.8 кг

Гарантия от производителя – 12 месяцев или 50000 отпечатков, в зависимости от того, что наступит первым14

Нагрузка (А4, в месяц): до 50000 листов15

Примечание. В данном принтере используется технология «Key Lock», контейнеры разных цветов имеют разную форму носика для заправки, подходящую только к одному заправочному отверстию по принципу ключа с замком. Поэтому не рекомендуется выкидывать колпачки (пластиковые насадки) чернильных контейнеров из комплекта поставки. Чернильные контейнеры для версий данной модели устройства, предназначенных для разных регионов, различаются номерами и формой пластиковых насадок на бутылочки.

По сравнению с предшественником, L805-м, новый принтер стал моноблочным, здесь СНПЧ встроена в переднюю часть корпуса. Теперь принтер можно транспортировать без опаски случайно оторвать ёмкости с чернилами при переноске. Верхняя крышка стала плоской, теперь её можно удобно использовать для того, чтобы класть пачку для бумаги для печати или уже отпечатанные материалы. У 805-й модели крышка была покатой и меньшей по площади. Стало удобнее.

Отзывы пользователей и экспертов подтверждают, что Epson L8050 с цветовой схемой 4+2 обеспечивает уровень фотопечати, сравнимый с лабораторным, и значительно превосходит стандартные четырёхцветные принтеры по качеству передачи цвета и плавности градиентов.

Что оказывает влияние на качество фотопечати?

Плавность градиентов. Благодаря наличию светлых оттенков голубого и пурпурного (Light Cyan, Light Magenta) принтер способен печатать изображения с очень плавными цветовыми переходами, без видимых границ между тонами. Это особенно заметно на портретах и пейзажах, где важна естественность полутонов.

Детализация и насыщенность. Шестицветная схема позволяет достичь более высокой детализации, глубины и насыщенности цвета по сравнению с классическими четырёхцветными моделями. Фотографии выглядят более реалистично, с точной передачей оттенков кожи, неба, воды и других сложных цветов.

Минимизация зернистости. Дополнительные светлые чернила уменьшают видимость отдельных точек печати, делая изображение более однородным и профессиональным, даже при печати на глянцевой или матовой фотобумаге.

Высокое разрешение. Максимальное разрешение печати 5760×1440 dpi в сочетании с шестицветной схемой обеспечивает чёткие, насыщенные и яркие фотографии без полос и цветовых искажений.

Принтер использует печатающую головку Epson Micro Piezo без нагрева, что снижает энергопотребление и увеличивает ресурс устройства.

Система СНПЧ с фронтальным доступом и ёмкостями на 70 мл обеспечивает простую заправку и экономичную печать без необходимости частой замены картриджей.

Стартовый комплект чернил рассчитан на печать до 2100 фотографий 10×15 см.

Поддержка мобильной печати через Wi-Fi и приложение Epson Smart Panel позволяет отправлять задания с телефонов, планшетов и ноутбуков.
