Администрирование информационных систем. Альтернативные операционные системы

– добавляем нового пользователя и вводим пароль (рисунок 127).

– сохраняем информацию пользователе (рисунок 128).

– добавляем группу для пользователя (рисунок 129).

– перезапуск сервера (рисунок 130).

– проверка работоспособности сервера (рисунок 131).

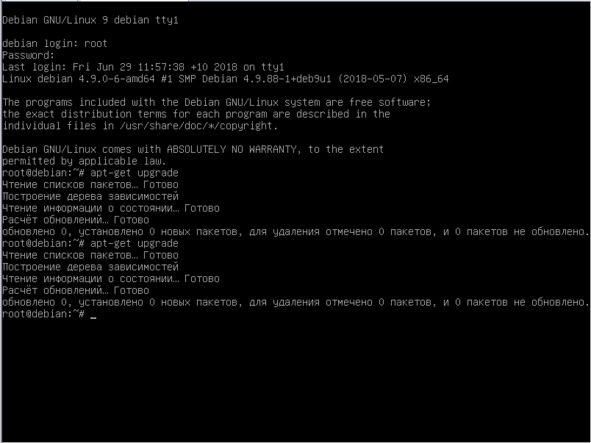

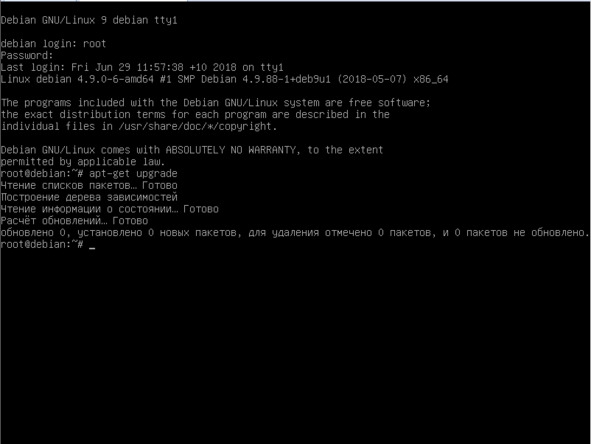

Рисунок 117 – Обновление системы

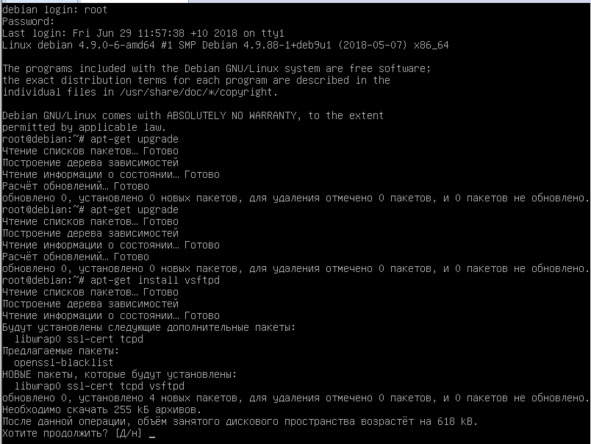

Рисунок 118 – Обновление программ на сервере

Рисунок 119 – Подтверждение обновления

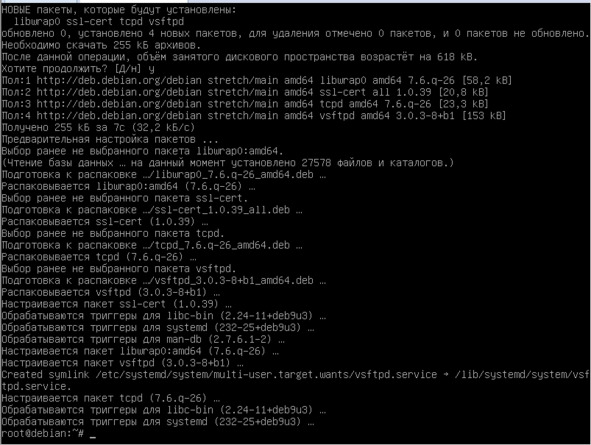

Рисунок 120 – Установка FTP-сервера

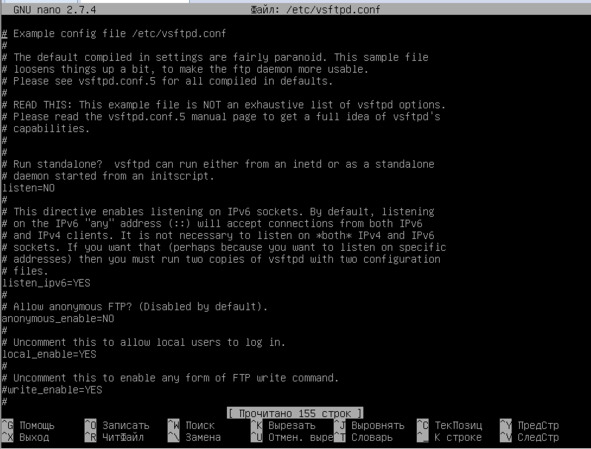

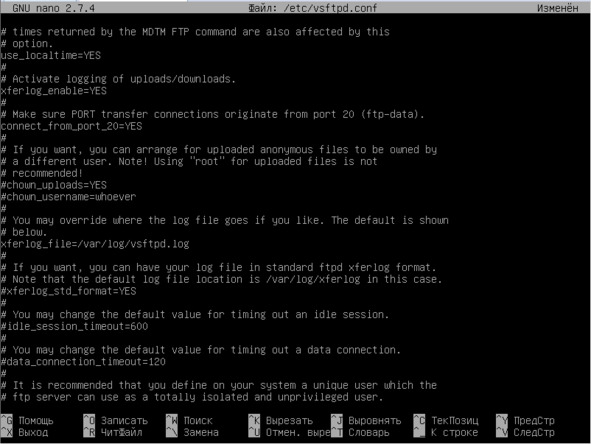

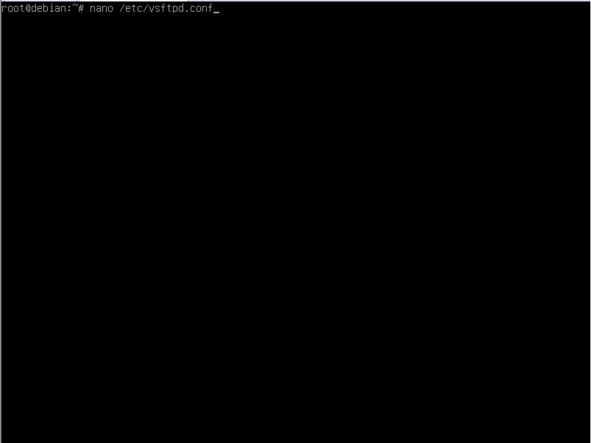

Рисунок 121 – Настройка файловой конфигурации

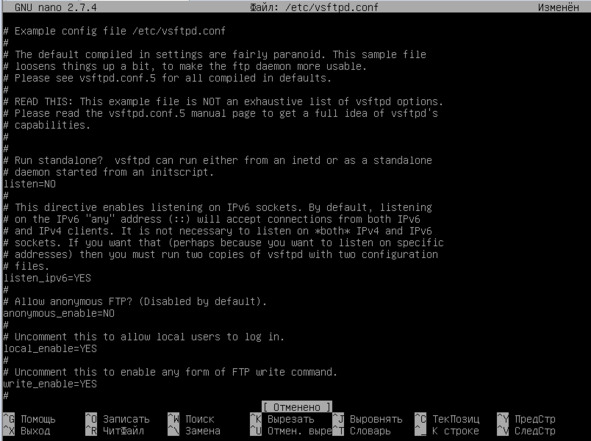

Рисунок 122 – Запрещаем подключение анонимных пользователей

Рисунок 123 – Разрешаем доступ пользователей, которые находятся в Debian

Рисунок 124 – Разрешаем запись

Рисунок 125 – Приветствие после подключения на сервер

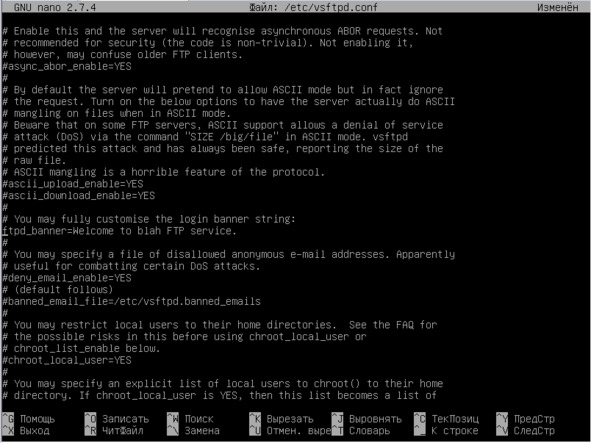

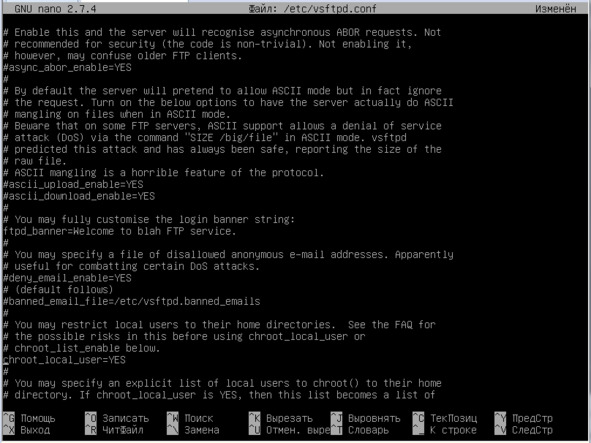

Рисунок 126 – Разрешаем пользователю выходить дальше своей директории

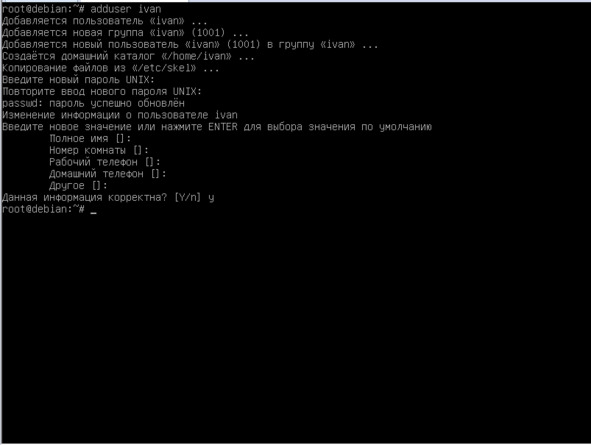

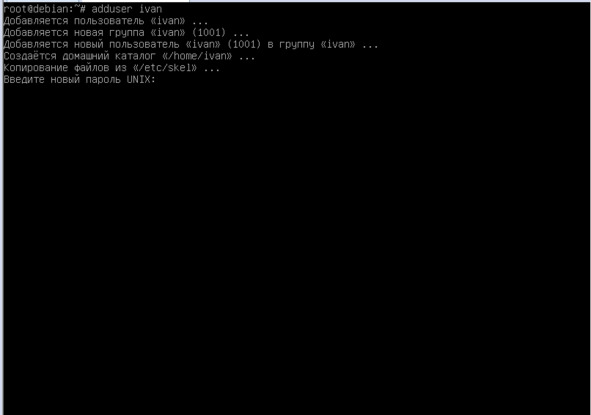

Рисунок 127 – Добавление нового пользователя и ввод пароля

Рисунок 128 – Сохраняем информацию о пользователе

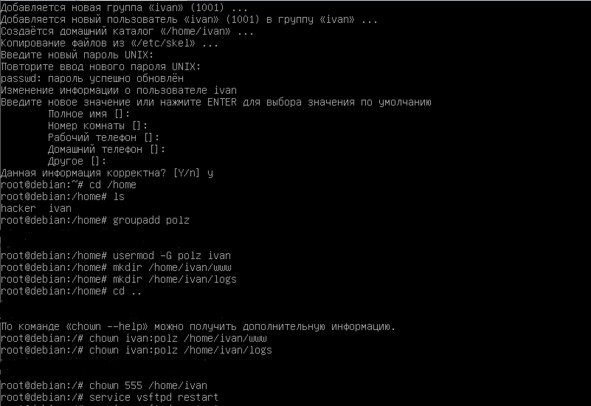

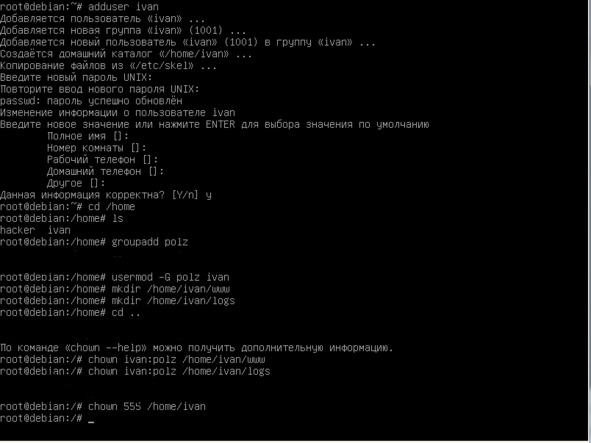

Рисунок 129 – Добавление группы для пользователя

Рисунок 130 – Перезапуск сервера

Обновление списка репозиториев. Рассмотрим, как установить NTP сервер Ubuntu 18.04. Но установку любого ПО в Ubuntu выполнение следующей команды (рисунок 23): sudo apt update -y

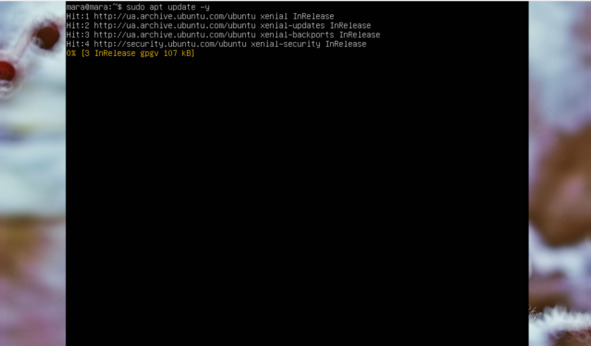

Рисунок 131 – Выполнение команды

Она необходима для того, чтобы ОС обновила список репозиториев и имела актуальный перечень программных файлов, установленных на жестком диске.

Установим протокол NTP на Ubuntu 18.04 c длительным сроком поддержки. Вводим следующую команду (рисунок 132): sudo apt install ntp

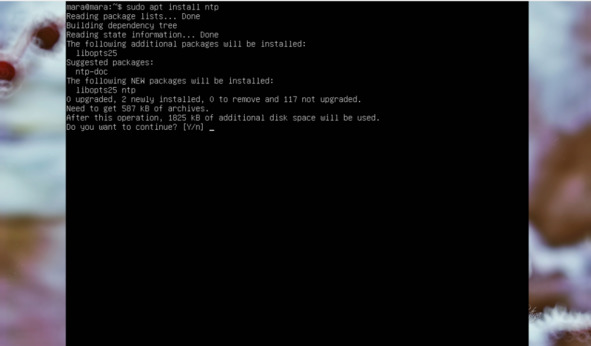

Рисунок 132 – Установка протокола NTP

После ее получения система проверит, доступны ли ей установочные файлы и сообщит о том, какой объем памяти будет занимать программа. На экране появится запрос на инсталляцию, который нужно подтвердить, нажав клавиши Y и ENTER, либо отклонить нажатием N и Enter.

После завершения не помешает убедиться в том, что установка прошла успешно: sntp – version

Работа NTP-сервера по умолчанию строится на четырех «родных» пулах для Ubuntu. Их адреса прописаны в файле конфигурации /etc/ntp.conf. Нет прямой необходимости что-либо здесь менять, однако, есть смысл заменить пулы на те, которые расположены ближе к физическому месту нахождения сервера.

Воспользовавшись данной ссылкой https://support.ntp.org/bin/view/Servers/NTPPoolServers, можно подобрать наиболее предпочтительные для вас пулы. Воспользуемся еврпейскими пулами NTP (рисунок 132).

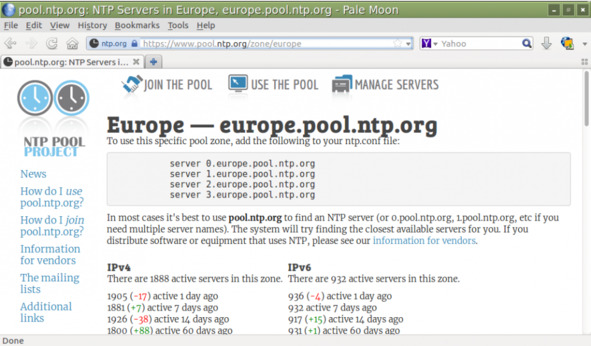

Рисунок 132 – Европейские пулы

Переписываем адреса пулов, открываем упомянутый файл конфигурации в текстовом редакторе (рисунок 133). Для этого служит следующая команда: sudo vim /etc/ntp.conf

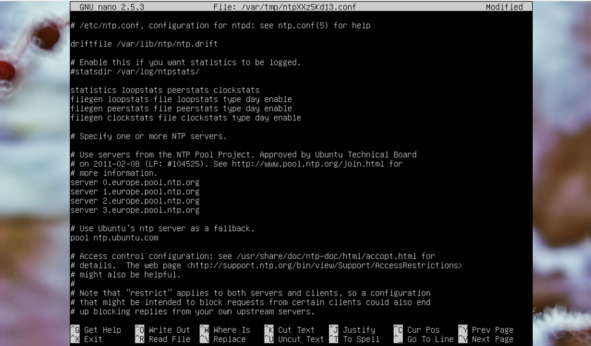

Рисунок 133 – Текстовый редактор

Список пулов копируем со страницы сайта и вставляем в файл вместо тех, что были там раньше: sudo vim /etc/ntp.conf

server 0.europe.pool.ntp.org

server 1.europe.pool.ntp.org

server 2.europe.pool.ntp.org

server 3.europe.pool.ntp.org

Сохраняем файл и закрываем его. Однако, чтобы сервер синхронизировался с новыми пулами, следует перезапустить службу NTP, а затем проверить ее статус (рисунок 134). Делают это при помощи двух команд:

sudo systemctl restart ntp sudo systemctl status ntp

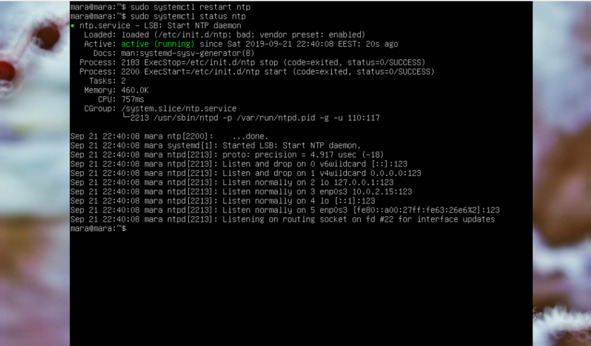

Рисунок 134 – Проверка статуса

Если брандмауэр UWF активен, компьютеры-клиенты не смогут получать информацию с нашего сервера. Чтобы предоставить им доступ, нужно разрешить ему работу со службой NTP, выполнив одну из указанных команд (рисунок 135):

sudo ufw allow ntp sudo ufw allow 123 / udp

Рисунок 135 – Предоставление доступа

С новыми настройками брандмауэр заработает только после перезагрузки: sudo ufw reload

Проверить, все ли сделано правильно, можно с помощью такой команды: sudo ufw status

Настройка на Debian внутреннего DNS-сервера осуществляется с помощью сервера имен BIND (BIND9), который может использоваться вашими серверами для разрешения внутренних имен хостов и IP-адресов. Это обеспечивает централизованный способ управления внутренними именами хостов и IP-адресами, что необходимо для среды, которая состоит из нескольких хостов.

Приступим к установке DNS на Debian. Нам понадобиться сервер – debian 9 – ns1 и пользователь – host1.

Первое что необходимо сделать – это обновить индекс пакетов на сервере ns1:

Листинг 1 – Обновление индексов пакетов

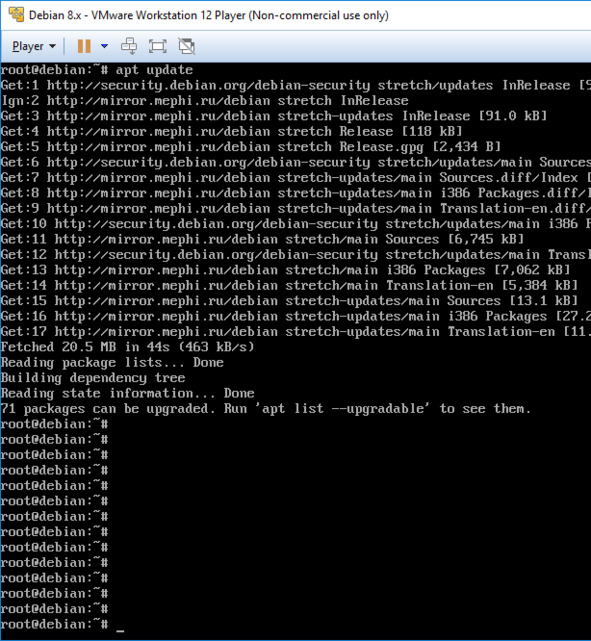

Рисунок 136 – Обновление apt

Далее установим основной наш основной пакет BIND.

Листинг 2 – Установка BIND

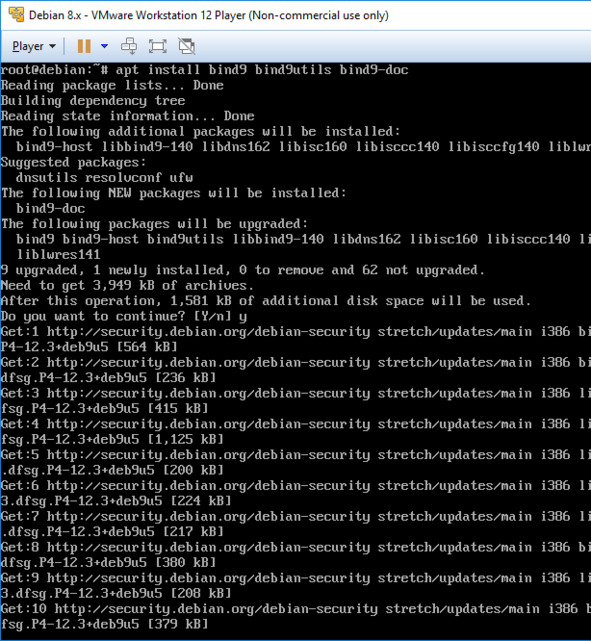

Рисунок 137 – Установка bind9

Прежде чем продолжить, переведем BIND в режим IPv4, поскольку наша сеть использует только IPv4. На сервере нужно отредактировать конфигурационный файл по умолчанию bind9:

Листинг 3 – Конфигурация bind9

Добавим опцию -4 в конец параметра OPTIONS:

Листинг 4 – Конфигурация bind9

Чтобы обновить настройки, перезапустим BIND:

Листинг 5 – Конфигурация bind9

Приступим непосредственно к настройке DNS-сервера.

Конфигурация BIND состоит из нескольких файлов, которые включены в основной файл конфигурации named.conf. Имена этих файлов начинаются с named, потому что это имя процесса, который запускает BIND.

Начнем с настройки файла options.

Листинг 6 – Настройка файла options

Над существующим блоком options создадим новый блок управления доступом ACL (access control list) под названием trusted. Здесь можно определить список клиентов, которые могут отправлять рекурсивные DNS-запросы (например, ваши серверы, находящиеся в том же ЦОД, что наш сервер). Добавим наш сервер – 10.0.0.101 и нашего пользователя – 10.0.0.108 в список доверенных клиентов:

Листинг 7 – Настройка файла options

Рисунок 138 – Настройка файла options

Теперь, когда у вас есть список доверенных DNS-клиентов, можно отредактировать блок options.

Под директивой directory добавьте следующие строки конфигурации и укажите соответствующий IP-адрес сервера

Листинг 8 – Настройка файла options

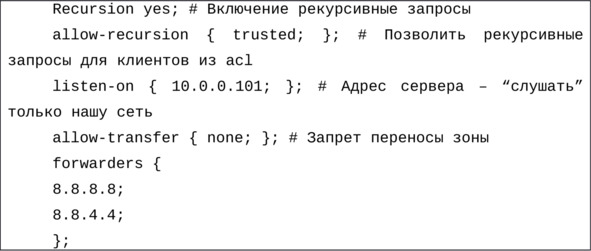

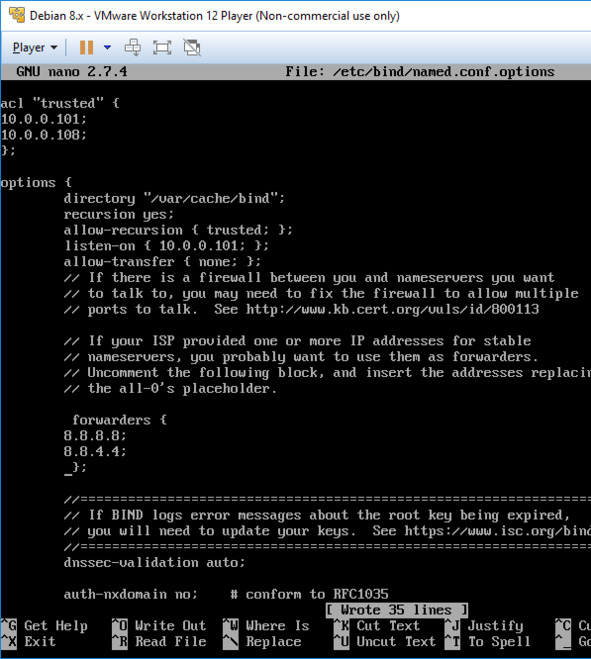

Рисунок 139 – Настройка файла options

Теперь сохраните и закройте файл named.conf. options. В приведенной выше конфигурации указано, что только ваши доверенные серверы смогут запросить внешние домены у DNS-сервера.

Затем нужно настроить файл local, чтобы определить DNS-зоны.

Откройте файл named.conf. local:

Листинг 9 – Настройка файла local

Cейчас в файле нет ничего, кроме нескольких комментариев. Здесь нужно указать зоны прямого и обратного просмотра. Зоны DNS определяют конкретную область управления и определения записей DNS. Поскольку домены будут находиться в субдомене «laba.aris.com», мы будем использовать его как зону прямого просмотра.

Добавим зону прямого просмотра.

Листинг 10 – Настройка файла local

Здесь также можно указать и зону обратного просмотра. Имя зоны обратно 10.0. /16

Листинг 11 – Настройка файла local

Теперь, когда зоны указаны в BIND, необходимо создать соответствующий файл зоны прямого просмотра.

Создание файла зоны прямого просмотра

Создайте каталог, в котором будут находиться файлы зон. Согласно конфигурации named.conf. local, его расположение – /etc/bind/zones:

Листинг 12 – Создание зоны прямого просмотра

В качестве основы для файла зоны прямого просмотра можно использовать файл зоны db. local. Скопируйте его в нужное место:

Листинг 13 – Создание зоны прямого просмотра

Откройте файл в редакторе:

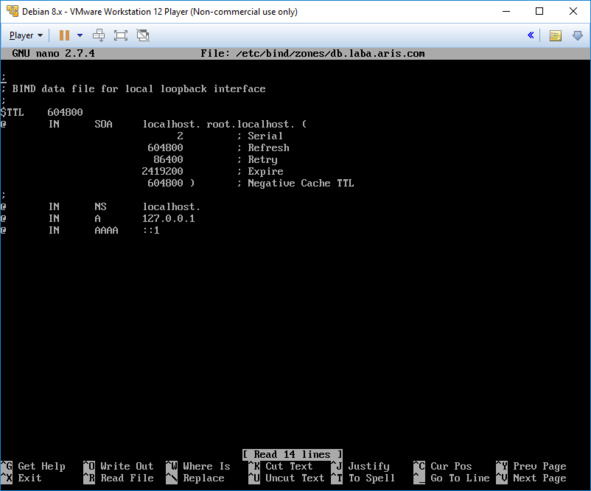

Рисунок 140 – Создание зоны прямого просмотра

Теперь добавьте записи A. Также были добавлены записи для хостов, которые принадлежат к нашей зоне.

В результате файл зоны имеет такой вид:

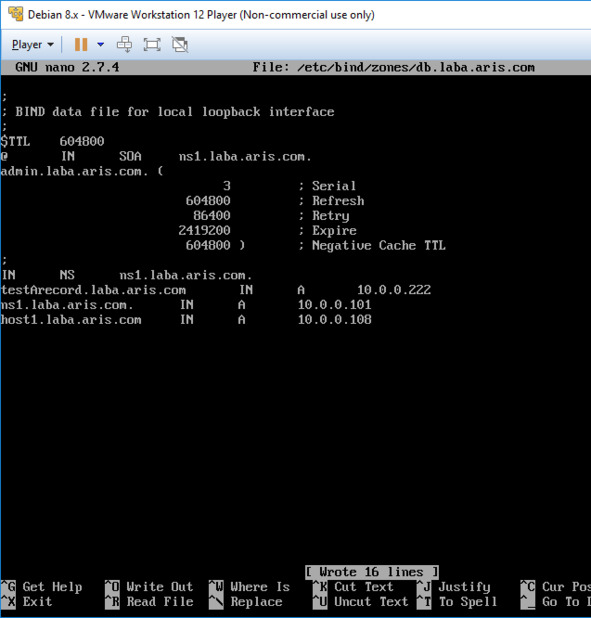

Рисунок 141 – Создание зоны прямого просмотра

Запустите следующую команду, чтобы убедиться, что в файлах нет ошибок:

Листинг 14 – Проверка конфигурации BIND

Если ваши конфигурационные файлы named не содержат синтаксических ошибок, вы вернетесь в командную строку оболочки и не увидите сообщений об ошибках.

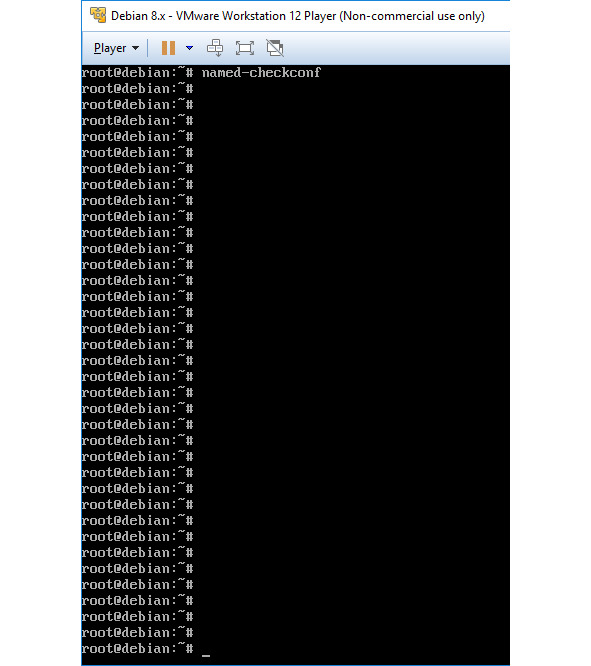

Рисунок 142 – Проверка конфигурации BIND

Настройка VMware ESXI, XenServer, KVM

1 VMware ESXI:

– Установить VMware ESXI;

– Настроить VMware ESXI;

– Установить одну Windows систему;

– Установить одну Linux систему.

2 Установить и настроить XenServer и XenCenter:

– Установить 2 виртуальные машины (должны присутствовать как Linux системы, так и Windows) на XenServer;

– Настроить удаленный доступ к установленным ВМ.

3 KVM:

– Установить KVM;

– Настроить KVM;

– Установить одну Windows систему;

– Установить одну Linux систему.

4 Выполнить отчет о проделанной работе. Оформление должно быть выполнено в соответствии с РД ФГБОУ ВО КнАГУ «Текстовые студенческие работы. Правила оформления».

Создание, установка и настройка VMware ESXI будет проведена на VMware Workstation 15 PRO.

Чтобы создать виртуальную машину, нажимаем на кнопку меню «Создать новую виртуальную машину», рисунок 143.

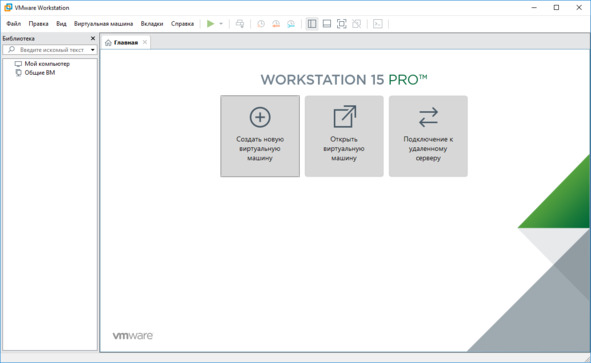

Рисунок 143 – VMware Workstation 15 PRO

После этого откроется окно создания и настройки новой виртуальной машины. В открывшемся окне выбираем «Выборочный (дополнительно)» и нажимаем кнопку «Далее», рисунок 144.

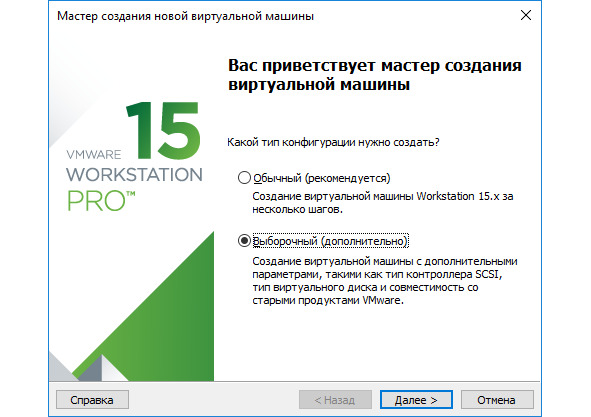

Рисунок 144 – Создание виртуальной машины

В следующем окне предлагается выбрать версию для совместимости аппаратного обеспечения. Это необходимо для установки продолжительных инструментов и программ, и подбора необходимых параметров. Нажимаем кнопку «Далее» на рисунке 145.

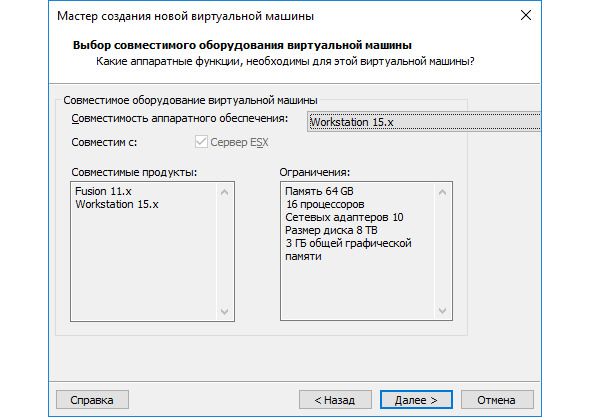

Рисунок 145 – Выбор совместимого оборудования виртуальной машины

Следующий шаг – это выбор источника (образа) операционной системы. Выбираем пункт «Файл образа установки» и нажимаем на клавишу «Обзор». В открывшемся окне выбираем нужный образ и нажимаем кнопку «Открыть». Файл образа должен быть в расширении. iso. После нажимаем кнопку «Далее», рисунок 146.

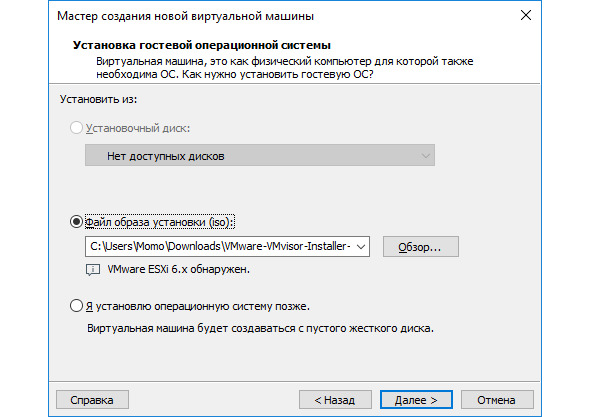

Рисунок 146 – Выбор образа установки

В следующем окне задаем имя нашей виртуальной машины, которое будет отображаться в списке виртуальных машин. И выбираем директорию, где будут располагаться файлы виртуальной машины.

После проделанных действий переходим к следующему шагу, рисунок 147.

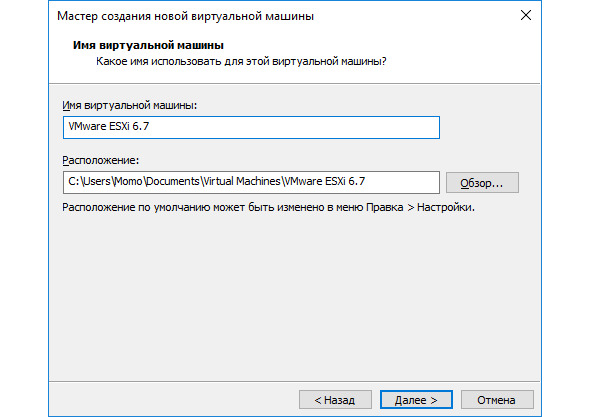

Рисунок 147 – Выбор имени машины

Следующим окном будет «Конфигурация процессора».

Тут можно выбрать нужные параметры ресурсов процессора, которые будет использовать запущенная виртуальная машина.

Стандартно программа автоматически выбирает оптимальные параметры процессора, но в том случае если они не будет соответствовать требованиям их можно определить, выбрав нужную конфигурацию вручную.

После определения нужных параметров переходим к следующему шагу, нажимаем кнопку «Далее», рисунок 148.

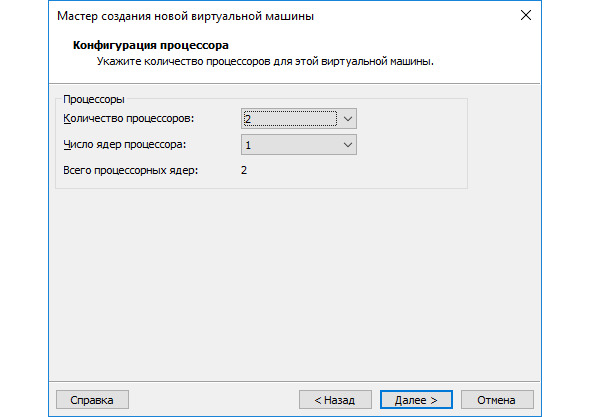

Рисунок 148 – Конфигурация процессора

Окно настроек «Памяти для виртуальной машины».

В этом окне программа также, как и для процессора автоматически выбирает оптимальные параметры выделения оперативной памяти для виртуальной машины.

В зависимости от требований можно оставить рекомендуемые параметры или же задать. Для этого можно воспользоваться бегунком или строкой, к которой можно написать нужный объем выделяемой оперативной памяти.

После выбора нужных параметров переходим к настройке «Типа сети», рисунок 149.

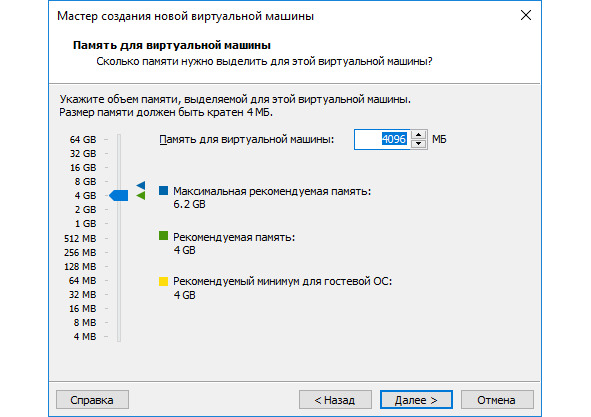

Рисунок 149 – Выбор памяти

В окне «Тип сети» можно настроить параметры сети для виртуальной машины.

Программа VMware Workstation позволяет тонко настроить доступ к сети для виртуальной машины.

Если нужно предоставить доступ к машине из сети интернет, стоит выбрать Первый пункт «Использовать сетевой мост». При использовании этого параметра, необходимо будет задать внешний (белый) IP-адрес для виртуальной машины.

Для того, чтобы использовать виртуальную машину внутри сети и предоставить ей доступ к интернету, необходимо выбрать второй пункт «Использовать трансляцию сетевых адресов (NAT)».

Если нужно ограничить доступ к интернету и использовать виртуальную машину сугубо во внутренней сети, следует выбрать третий вариант «Использовать только сеть узла».

И последний вариант, это отказ от использования сетевого соединения, при выборе этого пункта виртуальная машина не будет иметь доступ к какой-либо сети.

Нам необходимо выбрать первый вариант, для обычной работы. После выбора нужного параметра переходим к следующему шагу, рисунок 150.

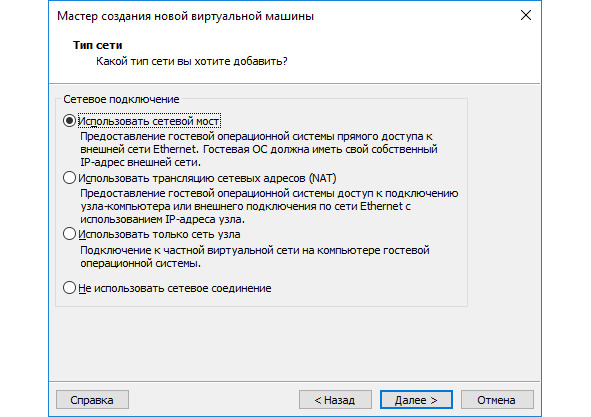

Рисунок 150 – Выбор типа сети

В окне выбора типа котроллеров выбираем драйвер для работы контроллера SCSI.

Стоит выбрать тот, который поддерживает операционная система. В нашем случае просто ничего не делаем, программа VMware Workstation автоматически выбирает подходящий операционной системе драйвер контроллера.

После выбора драйвера переходим к следующему шагу, рисунок 151.

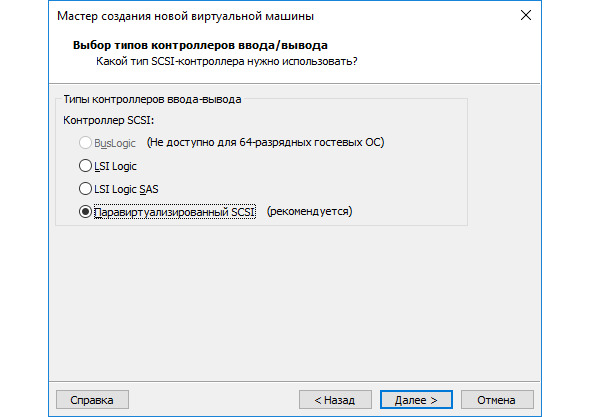

Рисунок 151 – Выбор типов контроллеров ввода/вывода

В следующем окне необходимо выбрать тип виртуального диска.

Система автоматически определит подходящий для виртуальной машины и её операционной системы тип диска.

После выбора нужного типа переходим к следующему шагу, рисунок 152.

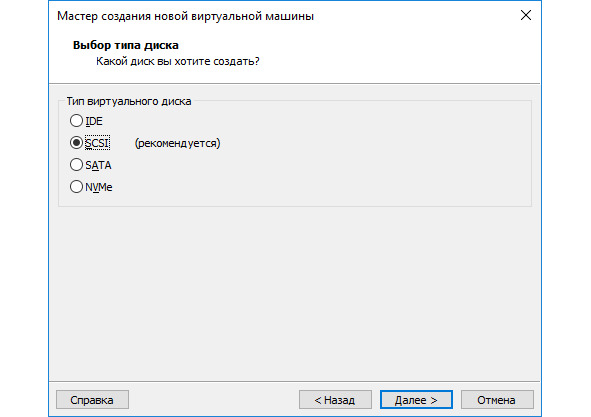

Рисунок 152 – Выбор типа диска

В этом окне можно выбрать какой именно диск использовать для установки виртуальной машины.

Создать новый виртуальный диск – при выборе этой опции можно указать папку, её размер и куда установится операционная система виртуальной машины.

Использовать существующий виртуальный диск – если ранее уже была создана виртуальная машина и нужно повторить её параметры виртуального диска или просто переустановить, тогда можно выбрать этот параметр, и задать папку старой виртуальной машины.

Использовать физический диск – этот параметр стоит выбрать в том случае, если нужно использовать отдельный локальный жесткий диск для виртуальной машины.

В нашем случае мы выбираем первый параметр, и переходим к следующему шагу рисунок 153.

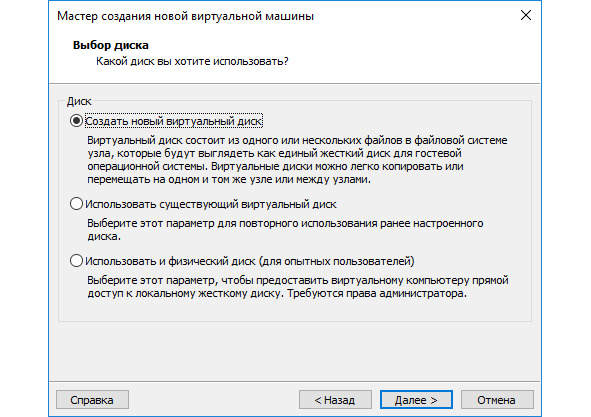

Рисунок 153 – Выбор диска

В следующем окне необходимо указать размер виртуального жесткого диска.

Программа автоматически укажет подходящий размер для типа операционной системы, но можно указать нужный размер в поле «Максимальный размер диска».

После определения размера переходим к следующему шагу, рисунок 154.

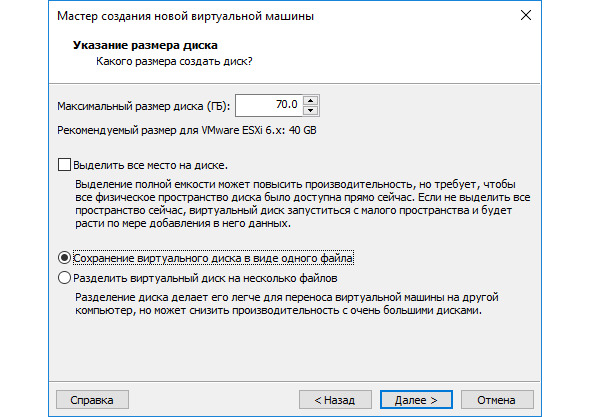

Рисунок 154 – Указание размера диска
