Дом на колесах. О чем не расскажут в автосалоне

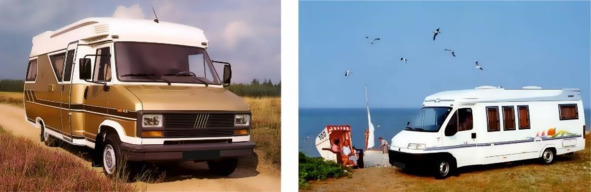

Рисунок 2.19. Автодома «Hobby 600» 1984 г.в. (слева) и «Hobby 600» 1994 г.в. (справа).

Бренд «Knaus Tabbert» сделал себе имя благодаря высококачественным автодомам. В 1934 году Альфред Табберт основывает фирму «Karosseriebau Alfred Tabbert», которая производит бортовые прицепы. И только в 1953 году компания «Tabbert» представила первый караван, который сразу же становится бестселлером продаж жилых прицепов. А в начале 70-х годов ХХ века «Tabbert» занимает позицию лидера по продаже караванов, предлагая множество различных моделей.

Тем временем, в 1960 году, архитектор Хельмут Кнаус основывает в небольшом баварском городке Марктбрайт (Marktbreit) компанию «Knaus KG», которая с самого начала специализируется на производстве караванов. Первый караван с красивым названием «Schwalbennest» (Ласточкино гнездо) появляется на рынке только через год, и сразу же привлекает к себе внимание, благодаря своей компактной и яйцевидной форме. Он быстро становится известен как «самый маленький караван в мире». До 1996 году «Knaus AG» тесно сотрудничает с «Tabbert AG». И в 2001 году происходит окончательное слияние двух компаний, которое положило начало сегодняшнему названию концерна: «Knaus Tabbert AG». В 2011 году к ним присоединяется компания «Morelo Reisemobile GmbH», производящая дорогие роскошные автодома. Помимо брендов «Knaus» и «Tabbert», концерн также владеет брендами «Weinsberg», «T@b», «Morelo» и компаниями сдающими в аренду автодома. В то время как «Tabbert» и «T@b» являются брендами только для караванов, «Weinsberg» и «Knaus» производят как караваны, так и дома на колесах. А «Morelo» – это бренд роскошных автодомов «класса А».

Рисунок 2.20. Слева: первый автодом концерна «Knaus Tabbert» бренд «Weinsberg» 1969 г. в. В середине «Weinsberg-Cosmos» 1981 г. в. Справа: первый альковный автодом «Knaus Traveller» 1988 г.в.

Но вернемся в семидесятые годы прошлого века. Стоит отметить, что в 1971 году, в Германии, было зарегистрировано всего 701 автодом. Но уже к 1973 году эта цифра возросла в два раза. А к 1979 году регистрация выросла до 4750 шт. Пока на рынке автодома относятся к верхней ценовой категории, рост незначительный, но подъем отросли уже стал заметен.

Еще одно обстоятельство, стимулирующее рост индустрии автодомов в Европе, – это постановление о кемпингах, изданное в 1974 году. Оно регламентирует все более дефицитные парковочные места: поскольку среди автомобилей были автодома, которые занимают большую площадь парковки, чем легковой автомобиль, то им уже не разрешалось устраивать длительные стоянки за пределами специально выделенной территории. Развитие кемпинговой индустрии, а также независимый отдых, в сочетании с новыми видами спорта, такие как мото и велогонки, сёрфинг, горные лыжи находит все больше последователей. Это приводит рекордному росту индустрии производства автодомов в конце 80-х годов ХХ века. Теперь становиться окончательно ясно, что караванинг имеет самостоятельную форму отдыха. Рынок изменился: ведь тот процесс, который начался в восьмидесятых, продолжается и в девяностых годах. А именно: объединение и укрупнение компаний, чтобы противостоять к более ожесточающемся рыночным требованиям. Таким образом, к концу 90-х, в Германии возникают три группы фирм (концерна), которые производят дома на колесах:

Рисунок 2.17. Концерны, производящие автодома.

В Европе вводятся стандарты DIN, TÜV, VDE, электронной безопасности, которые обеспечивают фундамент качественной продукции для производителей караванов и автодомов. Огромное количество дизайнеров получают заказы на моделирование привлекательного, функционального интерьера и внешнего вида техники для караванинга. Происходит унификация и стандартизация оборудования. Изготавливаются модульными системы, при помощи которых появилась возможность моделирования внутреннего пространство кемпера. Автодома и жилые прицепы получают все большую уникальность. Появляются дополнительные аксессуары для домов на колесах и караванов. Такие, как вело и мотоподвески, крепления доски для сёрфинга, приставные палатки и маркизы, мебель для кемпинга. К этому моменту, в Европейском Союзе, практически перевились любители изготовления автодома или жилого прицепа своими силами.

Это основные этапы развития рынка жилых прицепов и автодомов в Европе и Германии. А как же были дела за «Железным занавесом» в странах СЭВ (Совет Экономической Взаимопомощи), созданный после Второй мировой войны? Объединённые в «Восточный блок», а именно: СССР, Чехословакия, Болгария, Югославия, Польша, ГДР, Венгрия, Албания, Румыния, начали восстановление народного хозяйства после войны 1941—1945 гг. Поэтому самостоятельных путешественников было немного, а промышленность по производству жилых прицепов, и тем более автодомов, полностью отсутствует. Границы, строгий паспортный контроль, атмосфера подозрительности – все это становиться непреодолимым препятствием развития автотуризма как в СССР, так и в странах СЭВ. Лишь в Югославии, а ныне в Словении, начинается производство жилых прицепов. Первый караван под маркой «Adria» выходит в 1965 году. Но идея производства дома на колесах витает давно, и в 1969 году регистрируется торговая марка «Adriatik». А первый автодом под этим именем вышел лишь спустя 20 лет. Лишь в 1982 году «Adria» начинает производство первых полу интегрированных автодомов, которое являлось логическим продолжением развития караваностроения компании. В 1982 году изготавливаются два дома на шасси «Renault Master», которые презентовались на выставке в Белграде. В 1984 году построен третий прототип автодома на базе «Renault Traffic».

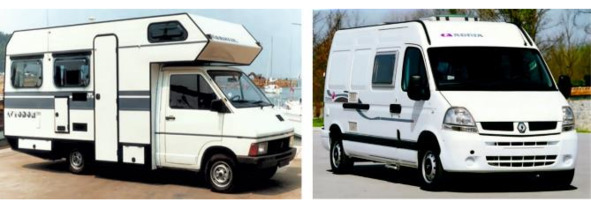

Рисунок 2.17. Первый полу интегрированный автодом «Адрия» 1982 г.в. и цельнометаллический 2005 г.в

В 1985 году изготавливаются два автодома на базе шасси «Fiat Ducato», которые выставляются на выставке в Турине, Париже и Эссене, и ставшие основой для серийного производства. Произошли изменения и во внешнем облике дома на колесах: вместо угловатых линий нашли свое место округлые очертания, которые способствуют более аэродинамическим характеристикам кузова. На этой же выставке появляется и торговый знак «Adria» с узнаваемой буквой «А». В 1991 году начинается производство первого полу интегрированного автодома с пятью различными раскладками. В 1995 году рождается первый «Adria» VAN, в котором, при постройке используется облегченная фанера. На сегодняшний день компания является одним из лучших брендов в Евросоюзе по производству автодомов и жилых прицепов в соотношении цена-качество.

В 90-х годах прошлого века, СССР и далее в России никакого производства автодомов нет по понятным причинам: развала державы. Но на сегодняшний день, на постсоветском пространстве делаются попытки серийного производства жилых прицепов и автодомов, но пока должного развития эта отрасль не получила. В Белоруссии, завод изотермических кузовов «Купава», производит единичные экземпляры автодомов. В основном «под заказ», различные российские небольшие частные компании изготавливают автодома, караваны и прицепы «Tony House» (Игрушечный домик), только под конкретного заказчика и в единичном экземпляре. Существует единственное крупное предприятие, которое производит технику для караванинга в подмосковной Коломне. Ассортимент компании достаточно широк – это: мобильные домики для кемпингов, жилые модули на европейские пикапы с коротким кузовом и небольшой грузоподъемностью, и полу интегрированные автодома.

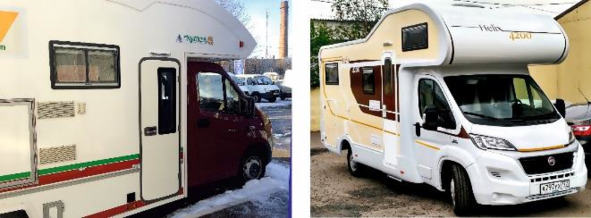

Рисунок 2.18. Слева: автодом «Купава» (Беларусь) на базе шасси «Газель». Справа автодом «Хеликс 4200» (Россия) г. Коломна

С 2002 года по сегодняшний день индустрия автодомов в Европе смогла значительно вырасти с короткими перерывами, благодаря очень быстрым ростом цен на нефть и ужесточением контроля в аэропортах. Все больше людей отдают предпочтение путешествию и отдыху в своем личном автодоме или жилом прицепе. Караванинг, как форма отдыха, становится более и более интересным, а производители смелее и инновационнее: изменяются фасады автодомов и караванов, приукрашается дизайн, оптимизируется пространство в интерьере. Все это ведет к увеличению числа караванеров. Каждый год, в Дюссельдорфе (Германия), проходит «Salon-Caravan», где выставляются более 2000 автомобилей и жилых прицепов на любой вкус. И уж если вы намерены приобрести современный караван или автодом, то имеет смысл посетить эту выставку. Там вы найдете все, что пожелаете: от компактных цельнометаллических фургончиков до роскошных лайнеров.6

Глава 3. Как строятся автодома. Небольшая экскурсия на завод-изготовитель

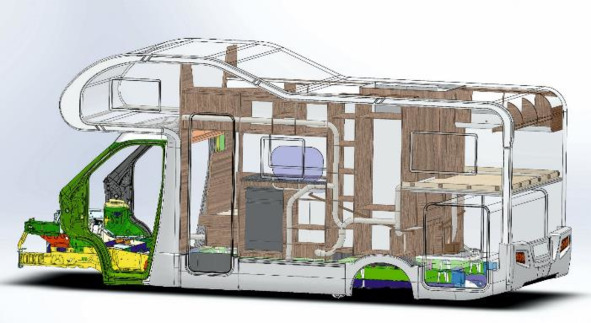

Рисунок 3.0. Рабочий план внутреннего пространства автодома.

Производство любого автодома начинается с выбора шасси. Как вы знаете, автомобили бывают заднее приводными (4х2), переднее приводными (2х4) и полно приводными (4х4). На всех этих колесных формулах могут строятся традиционные дома на колесах. Впрочем, специализированные автодома могут строиться и на других шасси.

Итак, первое, что «бросается в глаза» при посещении предприятия разных производителей – это то, что большинство производственных процессов, на самом деле, имеют довольно много общего. И это не зависит от бренда или конечной цены автодома. Конечно, есть и различия, которые явно начинают проявляться в более дорогих моделях: многие производители техники для караванинга считают, что их машины уникальны и сильно отличаются от своих конкурентов. И все же, при более пристальном внимании, мелочи, которые обычно видны не сразу, показывают, что все автодома в методах сборки, качестве изготовления, и по своему построению очень похожи между собой.

Так что же общего у производителей автодомов? Первое – это то, что большинство из них используют похожие друг на друга шасси и рамы. Второе – почти все применят в производстве одну и туже элементную базу и комплектующие, изготовленные сторонними поставщиками, на разных заводах, не зависящих друг от друга, но работающих по принятым стандартам. Например, на сборочный завод, где строят автодома, отдельно поступают уже готовые изделия: окна, двери, люки, газовая арматура, баки для воды, отопители, холодильники и прочее. Сторонний производитель так же может изготавливать навесное пластиковое оборудование, например, элементы декора и отделки. Кроме того, сами сэндвич-панели для сборке жилого фургона, тоже может производиться и поставляться на предприятие отдельно. И третье – это этапы производства и его порядок: многие технологии строительства автодомов очень похожи на разных заводах – изготовителях.

Самые первые автодома строились на базе стандартных шасси малогабаритных грузовиков.7 При этом демонтировался грузовой кузов для перевозки грузов, и вместо него устанавливался жилой фургон из фанеры и дерева. При этом можно было не следить за весовой нагрузкой на шасси, ведь изначально – это автомобиль, приспособленный для перевозки грузов. Поэтому, на его месте можно разместить не только сам дом, но и мебель, достаточно тяжелую, без ущерба для грузоподъемности и полной массы автомобиля. Такие автодома делались очень маленькими партиями, и (или) в единичном экземпляре. На тот момент не было никаких особых ограничений, поэтому каждый дом на колесах был сугубо индивидуальным. Со временем появились переднеприводные автомобили, и производство автодомов началось строительство кемперов на таких шасси.8 В этом есть большой плюс: появилась возможность строить дома на колесах длиной до 10 метров. И производители активно пользуются этим преимуществом. Дело в том, что задняя ось такого автомобиля, по своей сути, является обыкновенной тележкой, которую возможно перенести на любое расстояние от кабины. Да и изготовить ее можно, в принципе, любой ширины.9

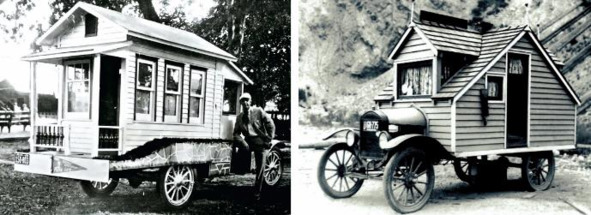

Рисунок 3.1. Автодома начала ХХ века на базе грузового автомобиля.

Общие комплектующие для всех классов автодомов

Сэндвич – панели, применяемые при строительстве автодома.

Современные жилые фургоны производятся из сэндвич – панелей, которые имеют много положительных характеристик, в отличии от металлических и каркасных деревянных конструкций. Например, при достаточно небольшом весе и толщине, сэндвич-панель имеет очень хорошие теплоизоляционные характеристики. Поэтому все современные кузова жилых фургонов делаются из сэндвич-панелей, которые имеют нескольких слоев: наружный – изоляционный и внутренней – декоративный. А между ними – прослойка теплоизоляции.10 Долговечность и прочность стен, крыши и полов определяются используемыми материалами, которые имеют разные параметры.

В спецификации к автодому встречается аббревиатура XPS и EPS. Это характеристики пенополистирола, внутреннего наполнителя сэндвич-панели. По сути, оба материала имеют очень схожие показатели и, даже, обладают почти идентичными свойствами теплопроводности. Но кое-какие отличия все-таки существуют, причем разница может быть принципиальной в процессе эксплуатации автодома. Ведь, если материл впитывает воду, то теряются все теплоизоляционные свойства любого материала. Но, например, XPS -наполнитель не набирает влагу. При сборке жилого фургона из сэндвич-панелей, с применением XPS утеплителя, прежде всего, изменяется климат внутри фургона: повышается влажность в помещении и снижается воздухообмен. А для комфортного проживания в доме на колесах необходима хорошая вентиляция, которая обязательно присутствует в любом жилом помещении. Но в фургонах собранных из панелей с XPS наполнителем, это прорабатывается особенно тщательно.

У сэндвич-панели с наполнителем EPS, паро-проницаемость точно такая же, как и у дерева. То есть стены, утеплённые EPS, набирают и выводят влагу идентично древесине, как говорится они «дышат». Также EPS является более дешевым утеплителем в сравнении с XPS той же плотности. Именно поэтому окончательная стоимость, автодома одной и той же модели может быть различной.11

Стены и полы.

Стандартом в недорогом сегменте является сэндвич-панель с деревянным каркасом. Стеновая панель производится следующим образом: на наружный слой, обычно из тонкого алюминия, наклеиваются деревянные бруски. Они являются закладными, т.к. расположены продольно и поперечно. Пустоты между ними заполняются листами из пенополистирола EPS. Далее приклеивается внутренний декоративный слой. Он может быть как из листового алюминия, так из другого материала. После этого весь «бутерброд» прессуется с добавлением клея. Именно так производят свои сэндвич-панели дочерние предприятия компании «Hymer»: например, «Carado» и «Sunlight». Правда, сэндвич-панели с наполнителем EPS имеют недостаток: если стена повреждена, и вода проникает во внутрь, то он впитывает и поглощает воду. Ведь этот материал ведет себя так же, как дерево. Если закладные внутри сэндвич-панели впитали влагу, то это легко выявить по неровной, слегка волнистой поверхности внешней стены и запаху гниения внутри жилого фургона.

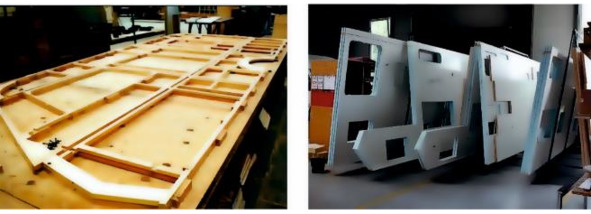

Рисунок 3.2. Слева- каркас из деревянных брусков стены каравана. Справа – готовые панели будущего «Bimobil».

В более дорогом варианте, например при постройке автодома «класса А» производители обходятся без древесины в стенах, и для утепления применяют водоотталкивающий пенополистирол XPS. Например, в «Carthago», «Laika» или «Frankia». Этот материал не впитывает воду, даже, если внешний наружный слой поврежден. Вместо деревянных брусков, в особо напряженных участках корпуса фургона, устанавливаются полосы из высокопрочного полиуретана, например, для винтовых угловых соединений. В сегменте «класса А» стены часто состоят из сэндвича – панелей, где алюминиевые листы приклеены с обеих сторон водоотталкивающего пенополистирола XPS. А те поверхности, которые видны в интерьере и не скрыты мебелью, обычно отделываются тканью или утепляются декоративным войлоком.12

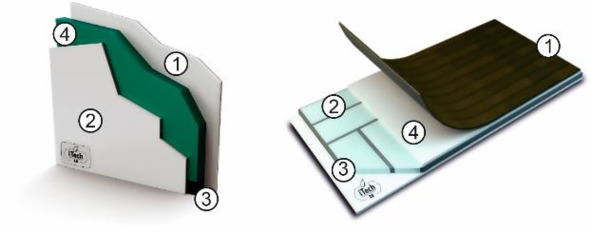

Рисунок 3.3. Сэндвич – панели «класса А»: слева – стеновая панель (1, 2 – алюминиевые листы, 3 – высокопрочный полиуретан (ребро жесткости), 4 – пенополистирол XPS). Справа – панель пола (1 – Противоскользящий ПВХ, 2 – пенополистирол XPS, 3 – высокопрочный полиуретан, 4 – пластик, армированный стекловолокном.

Основной пол автодома, который крепится к раме, также является сэндвич-панелью и часто производится с наполнителем EPS и водоотталкивающей фанерой, приклеенной с наружной и внутренней стороны. Панели, которые изготавливаются для автодомов более высокой ценовой категории, более лучшего качества, и в них используется водоотталкивающий наполнитель XPS и слой стеклопластика, предназначенный для защиты от воды и грязи снаружи.

Но при производстве довольно часто встречается сочетание различных техник и материалов при строительстве жилого фургона из сэндвич-панелей. Такие производители, как «Knaus», «Hobby» или «Eura Mobil», используют высококачественный и водоотталкивающий пенополистирол XPS для крыши и пола, и одновременно производя стены простым EPS – наполнителем.

В тоже время, для своих партнеров концерн «HYMER» запатентовал сэндвич-панель под названием «PUAL». По словам компании – это «превосходная изоляция, обеспечиваемая пенополиуретаном с закрытыми ячейками, гарантирует комфортную температуру летом, и уютное тепло в холодные месяцы». Первое поколение боковых стен «PUAL» состояло из алюминиевой наружной обшивки, водоотталкивающего наполнителя XPS и высококачественной фанеры внутри. Второе поколение «PUAL» оснащено алюминиевой внутренней и внешней обшивкой, улучшенным составом пены XPS и 100% без древесной конструкции. Алюминий на внутренней стене обеспечивает равномерное и быстрое распределение тепла. Сэндвич панель «PUAL» толщиной 30 мм соответствует теплоизоляции кирпичной кладки толщиной 68 см. А для панели толщиной 35 мм аналогично стене в 80 см.

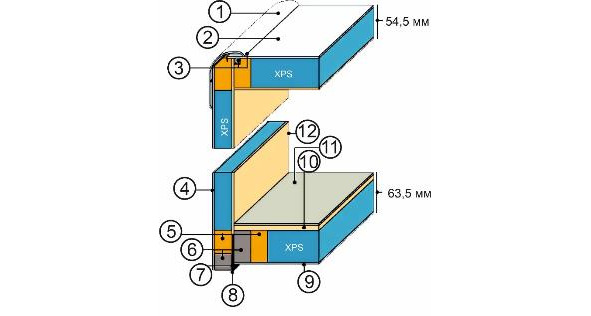

Рисунок 3.4. Соединение крыши, пола и стены автодома: 1 – Широкий клееный алюминиевый профиль; 2- Крыша из армированного полиэстера; 3 – Водонепроницаемая мастика на стыках панелях; 4 – пластик, армированный стекловолокном; 5- деревянный брусок; 6 – высокопрочной полиуретан; 7 -дополнительная композитная вставка; 8 – специальная дополнительная защита от воды; 9 – усиление под армированным стекловолокном; 10 – 6 мм фанера; 11 – противоскользящий ПВХ; 12 – внутренняя стена с покрытием.

Окна, двери, люки.

Наверное, немногие владельцы автодомов знают, что двери, окна и люки изготавливаются на другом предприятии, и поставляются отдельно. Бывает так, что на абсолютно одинаковых моделях техники, эти комплектующие произведены на разных заводах – изготовителях.

Окна, двери и люки являются важным, а может быть и самым главным элементом в конструкции любого кемпера. Следует отметить, что к ним предъявляются особые требования. До 1978 года в жилые прицепы и автодома устанавливались окна с алюминиевой рамой и стеклом. В этом же году был принят закон о запрете установки автостекла в металлических рамах в автодома и жилые фургоны в целях безопасности. Альтернативным вариантом послужили акриловые окна, которые подходили под новые технические требования. Первые такие окошки стали устанавливать на многие жилые прицепы и автодома с начала 1980-х годов, которые уже не имеют алюминиевых рамок. Продолжением этого процесса становится установка акрилового стеклопакета, плотно прилегающего к пластиковой раме оконного проема. Надо сказать, что акриловое окно кемпера представляет собой двойной стеклопакет с воздушной герметичной камерой внутри, обеспечивающей более лучшую теплоизоляцию, чем обычное автомобильное стекло.

Как было сказано ранее, на современные автодома устанавливают окошки с пластмассовыми рамами. Конструктивно они имеют две рамки: наружную, с акриловым стеклопакетом, и внутреннюю, с москитной сеткой, ролл-ставней или жалюзи. При закрытом окне, обе эти рамки плотно прилегают друг к другу через резиновый уплотнитель, обеспечивая хорошую теплоизоляцию и герметичность при любой погоде. В среднем они рассчитаны на толщину стены от 25 до 50 мм.

Двери на сборочный завод тоже поставляются отдельно. Они могут отличаться по своей конструкции и форме.13 Со стороны жилой зоны на двери установлена пластиковая накладка, где предусмотрено много всяких кармашков и отделений для хранения мелочей. Самые дорогие двери изготавливаются с наполнителем XPS: снаружи наклеен алюминиевый лист, а внутри имеется накладка из АВС-пластика. В комплект входит вклеенное акриловое стекло, москитная сетка, и хороший дверной замок. Входные двери могут устанавливаться в сэндвич-панель как до монтажа стены на место, так и после сборки всего жилого фургона.

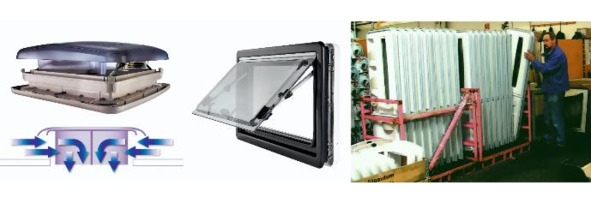

Рисунок 3.5. Люк, окно с рамкой, двери на складе.

Чтобы чувствовать себя комфортно человеку необходимо определенная температура и влажность окружающего воздуха, тем более, если автодом собран из панелей с наполнителем XPS, которые «не дышат». Для такого транспортного средства необходима принудительная вентиляция для проветривания фургона. Поэтому все, без исключения, транспортные средства для путешествий оборудуются вентиляционными люками, с принудительной вентиляцией или без нее. Вытяжные вентиляторы, как правило, устанавливают на люки в туалетных комнатах и душевых кабинах. Другая функция крышного люка, не менее важная – это освещение жилой зоны, днем. Поэтому все люки, частенько, изготавливаются из прозрачного акрила с москитными сетками и жалюзи, по той же технологии, что и окна. Самый популярный размер 400 Х 400 мм. Но есть множество других типов-размеров, которыми активно пользуются дизайнеры интерьеров автодомов. Кроме того, производители, для предания эксклюзивности, особенно в дорогих автодомах «класса А», устанавливают люки, сделанные по специальному заказу. Например, с электрическим открывание от пульта дистанционного управления или специальной интерьерной LCD подсветкой.

Клеи-герметики.

Немного расскажем о клеях – герметиках, которые применяются при строительстве автодома. При работе на производстве по сборке жилого фургона особое внимание уделяется клеям и герметикам, которые должны быть в одном случае крепким как камень. А в другом: оставаться эластичными и не затвердевающими на все время эксплуатации (жизни) дома на колесах: он не должен трескаться от времени и не разрушаться от прямых солнечных лучей. Ведь есть большая проблема при склеивании различных материалов между собой: разные материалы по-разному расширяются и сжимаются при различных температурных условиях. Эти термические напряжения и являются потенциальной угрозой к разрушению целостности герметика. Дело в том, что в трещины, которые могут образовываться от неправильно подобранном герметике, и который уже затвердел и потерял эластичность, может попасть вода. Если это происходит в холодное время года, то при нескольких циклах замерзании и оттаивания, трещина начнёт «расти», т.к. при замерзании вода расширяется. Со временем вода попадет внутрь и начнут гнить деревянные «закладные» кузова. Это может произойти не только у крышных люков, но и в окнах, и в более редких случаях, – в местах стыковки сэндвич-панелей друг с другом, при приклеивании жилых фургонов автодомов «класса А и В». Ведь корпус дома на колесах испытывает большие нагрузки «на скручивание» в процессе движения и постоянно находится на открытом воздухе. Поэтому нужен именно не застывающий герметик, который, кроме всего прочего, должен иметь свойство противостоять ультрафиолетовому излучению солнца.

При строительстве автодомов, большое применение получили полиуретановые клеи-герметики фирмы «SIKA», серии: «Sikaflex 221» и «Sikaflex 512». Эти герметики используются не только при постройке автодомов, но и в судостроении. Они способны склеивать между собой совершенно разные материалы. Например, герметик «Sikaflex 221» (Сикафлекс 221) не разрушается в обычной, морской, известковой и сточной воде, а также не чувствителен к слабым кислотным и щелочным растворам. Герметик «Sikaflex 512 Caravan» по всем характеристикам точно такой же, как и «Sikaflex 221», но главное отличие – это особая стойкость к ультрафиолетовому солнечному излучению. Поэтому его используют на всех этапах производства и ремонта техники для караванинга: при герметизации швов боковых панелей, крышных люков, при врезке окон, герметизации болтов, установки маркиз, и прочее. Все эти герметики имеет слабо выраженный запах. Цвет может быть: белый, черный, серый.
