1. Способ ультратонкого жидкостного диспергирования любых веществ
Если вы когда-либо пытались смешать масло и воду, вы сталкивались с классической проблемой: некоторые вещества не желают равномерно смешиваться. Решить эту задачу можно с помощью процесса диспергирования – дробления одного вещества на мельчайшие частицы в объёме другого. Это позволяет получать эмульсии, суспензии и прочие формы неоднородных, но удивительно стабильных смесей, которые находят применение от косметологии до энергетики.
Но что делать изобретателю, исследователю или инженеру в полевых условиях, где нет доступа к промышленным мельницам, сверхмощным ультразвуковым эмульгаторам или лабораторным миксером стоимостью с подержанный автомобиль?
Ответом может стать необычный, но удивительно эффективный вихревой способ диспергирования на основе тороидального вращения – процесс, где геометрия, гидродинамика и немного инженерного гения заставляют частицы материала буквально «стираться» в ультрадисперсный порошок.
Что такое диспергирование – просто о сложном
Диспергирование (от лат. dispersio – рассеяние) – это механическое или физико-химическое дробление вещества на мельчайшие частицы (чаще всего в жидкости) до такой степени, что оно уже не растворяется, но и не выпадает осадком. Частицы настолько малы, что "всплывают" среди молекул вещества-носителя, создавая оптически однородную, но физически необычную среду.
Приемы ультрадиспергирования применяются, например, в топливной промышленности – чтобы соединить угольную пыль с водой в эффективное и экономичное жидкое топливо.
Уникальный подход: тороидально-вихревой метод
Представьте себе вихрь, закрученный не как в воронке, а в замкнутой петле – подобной бублику или тору. Такой вихрь непросто визуализировать, но именно в нём и происходит ультратонкое перемешивание и истирание частиц водо-угольной суспензии – смеси каменного или бурого угля с водой.
Внутри такой "вихревой бубликовой камеры" формируются два основных закрученных потока:
1. Центральный нисходящий многомерный поток – он сжимается к оси тора и ускоряется.
2. Наружный восходящий поток – он более разреженный и медленный в сравнении с центральным.
За счёт постоянной смены направления, скорости и формы этих потоков, создаётся мощное динамическое напряжение между частицами в жидкости. Углеродистые включения сталкиваются с потоками с невероятной скоростью, истираются, дробятся и равномерно смешиваются с водой. Частицы превращаются в ультрадисперсную массу размером менее 50 микрометров – практически пыль.
Как это работает технически?
Техническое устройство для такого метода напоминает обычную турбинную мешалку – за исключением того, что вместо привычного винта используется инновационный компонент: ленточный многомерный кольцевой горизонтальный вихреобразователь.
Этот элемент можно представить, как спираль из ленты, закрученной в виде кольца. Каждый виток такой ленты – как отдельная струя, закручивающая жидкость по своему пути. При вращении он задаёт множественные независимые вихри, которые вплетаются в общий тороидальный поток. Таким образом, вместо одного центрального вихря образуется целая система вихревых мини-струй в общем спиралеобразном вращении.

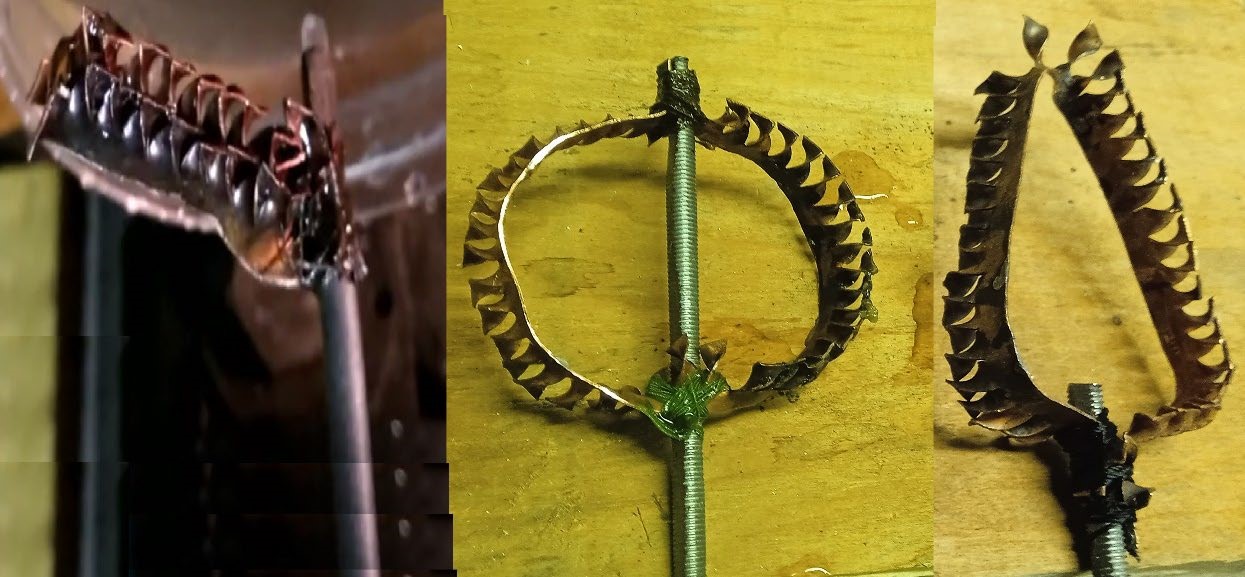

Рис. № 1. Ленточный многомерный кольцевой горизонтальный завихритель.
Ленточный кольцевой завихритель формирует серию отдельных закрученных потоков, которые сливаются в устойчивую многомерную тороидальную систему вращения.
Преимущества и физическая магия
В чём же сила такого подхода? Всё дело в законах гидродинамики. По мере того как поток жидкости с закрученными микро вихрями сжимается вдоль центральной оси тора, радиус вращения уменьшается, а скорость возрастает – как у фигуриста, прижимающего руки к телу во время вращения. Растущие вращательные скорости создают огромное тангенциальное напряжение, которое и приводит к истиранию, перемалыванию, диспергированию.
Элемент неожиданности в том, что никакие острые лопасти, абразивные частицы или сверхвысокие давления в устройстве использовать не нужно. Всё происходит "по науке": геометрия + центростремительная сила + многомерная струйная динамика.
Выводы: скромный вихрь – мощный результат
– Ультратонкое (меньше 50 микрон) диспергирование происходит не из-за механических лопастей, а благодаря организованному, ускоряющемуся вихревому движению жидкости.
– Один процесс объединяет сразу несколько стадий: измельчение, смешивание, эмульгирование и гомогенизацию угольной или иной суспензии.
– Производительность устройства можно регулировать за счёт конструкции завихрителя: количество витков, форма ленты, скорость вращения.
– Способ прекрасно подходит для реализации в условиях НИОКР и даже «гаражного прототипирования», требуя минимум компонентов и максимальную эффективность.
– Диспергатор можно масштабировать: от маленькой лабораторной установки до полу индустриальной системы.

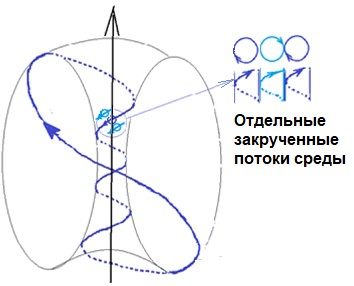

Рис. № 2. Визуализация тороидально-вихревого многомерного потока жидкости.
Заключение
Тороидально-вихревой способ диспергирования – это красочный пример того, как можно использовать физику потока для решения задач, которые раньше требовали сложных технических решений. Он показывает, что с правильной геометрией и пониманием природы вращательного движения можно достигать выдающихся результатов – быстро, точно и без дорогостоящего оборудования.
Заключение
Настоящий сборник представляет совокупность исследовательских работ, объединяющих разнообразные инженерно-технические решения и концептуальные подходы в области управления жидкими средами. Каждая работа направлена на выявление новых тенденций и перспективных направлений, способствующих улучшению эксплуатационных характеристик оборудования, повышению энергоэффективности и снижению издержек в процессах, связанных с обработкой и транспортом жидкостей.
Исследованы ключевые аспекты организации потоков жидкости, рассмотрены методы интенсификации процессов перемешивания, разделения и передачи тепловой энергии. Значительное внимание уделено физическим особенностям закрученных и вихревых потоков, выявлены условия возникновения необычных эффектов, которые могут служить базой для создания принципиально новых устройств и технологий.
Разработанные инженерные решения направлены на решение актуальных задач повышения пропускной способности трубопроводных систем, сокращения энергопотерь и оптимизации режимов работы оборудования. Данные исследования ориентированы на широкую область практического применения, включая сферу энергетики, строительства, химического производства, водоснабжения и охраны окружающей среды.
2. Вихревой способ механического перемешивания (смешивания) в многомерных закрученых течениях
Все существующие механические способы перемешивания ограничены тем, что используют один общий поток (одномерное течение) сред с тангенциальным, или радиальным, или осевым, или смешанным – спиральным или тороидальным и т.п. течением.
С точки зрения энергозатрат существующие способы смешивания / перемешивания примерно одинаковы. Для самого процесса смешивания / перемешивания равнозначно, каким способом будет формироваться поток.
Например, турбинная мешалка использует меньше времени на перемешивание, чем винтовая, но и потребляемая мощность у турбинной мешалки выше, чем у винтовой. В итоге по энергозатратам все механические способы смешивания / перемешивания примерно одинаковы. Выигрыш только в скорости самого процесса образования нового вещества при смешивании или доведения раствора до требуемой консистенции / однородности при перемешивании.
С другой стороны, можно и вручную проводить смешивание / перемешивание.
В любом случае, в пересчёте на энергозатраты – итог будет для всех способов перемешивания / смешивания примерно одинаков. Как было заявлено выше – связано это в первую очередь с тем, что все существующие способы смешивания / перемешивания основываются на формировании одномерного закрученного течения среды по спирали, при котором происходит вращение жидкости (газа) вокруг одной спиральной оси вращения.
Но кроме одномерного закрученного течения существуют и многомерные закрученные течения.
Условно многомерное закрученное течение – это течение, когда среда вращается вокруг двух и более параллельных осей, которые в свою очередь также вращаются вокруг общего центра вращения аксиально или радиально, или аксиально радиально.

Рис. № 3. Тороидально-вихревые закрученные течения.
Такой тип движения часто встречается в природе. Движение вращающихся планет, движение отдельных закрученных потоков воды или воздуха в смерчах, торнадо. В таких природных многомерных закрученных течениях проявляются интересные физические эффекты.
Если предположить, что многомерная форма движения по спирали идеально подходит, чтобы сохранять энергию, то применительно к теме публикации предлагается следующее.
Смешивание / перемешивание проводить в многомерных спиральных вихревых течениях по типу канатной свивки, в которых каждая жила каната представляет собой отдельный вихревой поток сред или одномерное течение.
Для этих целей предлагается использовать любой тип формирователя многомерного тороидально-вихревого закрученного течения.
Предполагается, что идея позволит увеличить крутку и циркуляцию потоков (эффективность процессов смешивания / перемешивания) при одновременном снижении энергопотребления.
Формирователь многомерного тороидально-вихревого закрученного течения
Для целей инновационного смешивания / перемешивания в жидкостном многомерном торовом закрученном течении используются два новых вида механических завихрителей многомерного тороидально-вихревого закрученного течения:
А) Ленточные спиральные завихрители, см. рис. № 4.

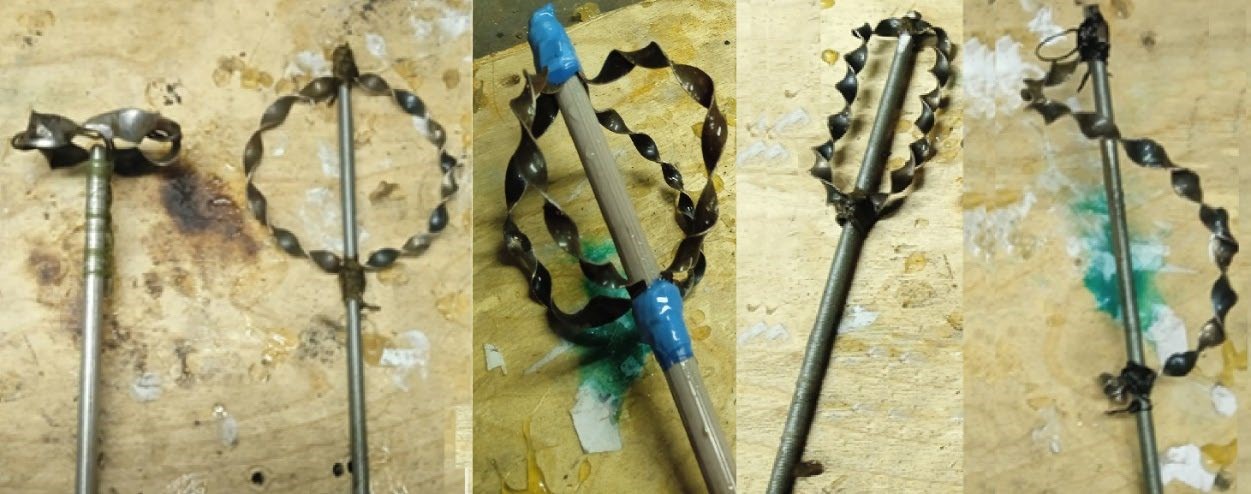

Рис. № 4. Ленточные многомерные завихрители.
Б). Система гребенчатых завихрителей, см. рис. № 5.

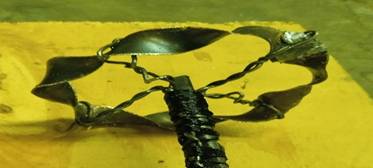

Рис. № 5. Гребенчатые многомерные завихрители.
Каждый тип идеально подходит для операций смешивания или перемешивания определённого типа жидкостей, различающихся физическими и химическими характеристиками. Должен быть уточнён проведением дополнительных ОКР.
Эксперимент
Для проверки идеи механического смешивания / перемешивания в многомерном торовом закрученном течении были проведены эксперименты с различными типами формирователей многомерных закрученных течений по спирали.
Все завихрители имели одну скорость вращения (максимальная скорость вращения сверлильного станка 1500 об/мин.
Тестируемые среды – вода.
Объёмы тестируемых сред – 5 литров.
Диагностическим маркером эффективности выступали:
Потребляемый ток привода формирователя многомерного закрученного о течения по спирали (электродрель).
Визуализация вихревых процессов, одновременно протекающие в исследуемых и эталонных образцах.
