Электромобили

Сарвар Кадыров

Электромобили

ВВЕДЕНИЕ

Мировой парк автомобилей ежегодно увеличивается на 5 – 8 %. В

этих условиях всё более актуальной становится задача по устранению

вреда современных автомобилей – загрязнения атмосферы отработавшими

газами. Растущий уровень загрязнения воздуха больших городов очень

остро поставил вопрос о разработке комплекса мер по уменьшению

содержания токсичных веществ в атмосфере С каждым годом становится

всё очевиднее, что необходимость охраны окружающей среды оказывает

всё большее влияние на развитие автомобильной промышленности..

По документам опубликованным в США, загрязнение воздуха в

крупных городах определяется следующими факторами ( общий уровень

загрязнения принят за 100%):

– автомобили 60 %, промышленность 19 %, электростанции 12 %, бытовые установки 6 %, сжигание мусора 3 %.

Из этого следует, что основная часть выбросов токсичных веществ в

атмосферу приходится на автомобильный транспорт. Это обуславливает

предъявление к автомобильной промышленности требований по

снижению уровня выделения токсичных веществ при работе автомобиля.

Решение этой проблемы идёт по двум направлениям: Первое направление: предусматривает применение нейтрализаторов

и фильтров в системах выброса газа, причём силовые установки

автомобиля почти не изменяются. Однако до сего времени не удалось

создать простые, дешёвые, долговечные и эффективно действующие

системы, обеспечивающие очистку отработавших газов по всем вредным

компонентам. И существует мнение, что создать безвредный двигатель, который бы соответствовал указанным выше требованиям, едва ли

удастся. Поэтому всё чаще в различных странах обсуждается вопрос о

возможности запрещения или частичного ограничения использования

автомобилей с двигателем внутреннего сгорания (ДВС) в городах и

отдельных районах. Дополнительный вред современные автомобили

создают своим шумом. С каждым годом, по мере роста парка

автомобилей, проблема снижения шума, создаваемого ими, приобретает

всё более острый характер.

Второе направление заключается в разработке практически

нетоксичных транспортных средств. К таким средствам относятся

электромобили, у которых нет ДВС, и которые к тому же позволяют

снизить вредное влияние транспортного шума до минимума.

3

В настоящее время благодаря достижениям науки и техники

электротранспорт находит применение как внутригородской транспорт.

По

городам

движутся

электроскутеры,

электровелосипеды,

электромобили.

Несомненными

преимуществами

электромобилей

является:

– экологическая чистота;

– неограниченный ресурс;

– бесшумность;

– движение в пробках без выброса выхлопных газов;

– более высокий уровень надежности и долговечности при простоте

конструкции;

– возможность использования экологичных и возобновляемых

источников энергии;

– высокий КПД электродвигателей (90-95%);

– регенеративное использование энергии при торможении.

Существует и обратная сторона медали:

– ограниченный пробег и запас энергии на борту электромобиля;

– низкая удельная энергоемкость аккумуляторов и большой вес батареи;

– необходимость развития энергетики на неуглеводородных видах

топлива;

– расширение производства аккумуляторов на иных материалах, чем

свинец;

– утилизация аккумуляторов;

– электромобили дороже чем автомобили;

– повышенный расход электроэнергии при разгонах, отрицательное

воздействие больших токов на срок службы аккумуляторов;

– не решена проблема отопления салона зимой и кондиционирование

летом;

– создание инфраструктуры зарядки электромобилей.

Во многих странах мира создают новые продвинутие технологии, таких как электромобили. В ТАДИ на основе первого “Узбекского

легкового автомобиля САНО” также ведутся работы по созданию

электромобиля. Этот электромобиль по плану должен решить проблему

ограничения пробега автомобиля и отопления салона. Для этого в этом

электромобиле планируется использование технологию “Tesla Motors”, которая разработана для электромобилей «Tesla Roadster» и «Tesla Model S» .

4

1.1.История возникновения электромобиля

1.История гибридных автомобилей

Изобретение гибридных автомобилей (Hybrid Electric Vehicles, HEV) было одним из шагов автопроизводителей и послужило для

осуществления двух стратегий – экономии топлива и удовлетворению

растущего спроса на менее загрязняющих окружающую среду

автомобилей. Бензиновые автомобили при эксплуатации создают

проблему высокой цены топлива для клиентов, для электрических

автомобилей (Electric Vehicles, EV) необходимы высокие начальные

инвестиции для производителей и потребителей.

В этой ситуации автопроизводители изобрели гибридные

автомобили, работающие и на бензине, и на электричестве (электрический

двигатель).

Несколько лет назад большинство людей верили, что «экологически

чистый электрический автомобиль», в конечном счете, заменит

автомобили с двигателями внутреннего сгорания и таким образом, будут

решены все наши проблемы, связанные с выбросами отработавших газов и

риском исчезновения жидких видов топлива.

Люди, имевшие отношение к автомобилям, представляли себе, что

они будут получать энергию от батарей, которые будут перезаряжаться

всякий раз, когда разрядятся.

В конце 90-х годов несколькими из всемирно известных, крупных

производителей автомобилей были приложены определенные усилия, чтобы организовать автомобильный рынок электрических автомобилей в

Калифорнии. Однако, эти усилия потерпели неудачу, частично из-за

ограниченного запаса энергии всех аккумуляторов электрических

транспортных средств, но главным образом потому, что сами

аккумуляторные батареи оказались очень дорогими в производстве и

имели слишком маленький ресурс до необходимости их замены.

Некоторые исследователи также подвергали сомнению улучшение

экологии в том случае, если большинство транспортных средств в мире

будут электрическими, потому что производство (и переработка) батарей

связаны с применением огромного количества недружелюбных металлов, таких, как свинец и кадмий.

Неужели это означает конец мечты об электрическом автомобиле?

Ни в коем случае. Это не может даже означать конец аккумуляторных

электромобилей, хотя теперь кажется, что, вероятно, они сохранятся

5

только для выполнения специальных задач, подобно организации

коммерческих поставок в городских центрах. Более правильно будет

считать электрическим автомобилем тот, чьи колеса приводятся в

действие электроэнергией, и затем уже разделить такие транспортные

средства на три типа, к первому из которых принадлежит простой

аккумуляторный электромобиль.

Первая альтернатива – автомобиль, в котором ДВС приводит в

действие генератор, который, в свою очередь, производит электроэнергию

для привода колес. Это – «гибридное» электрическое транспортное

средство или HEV (Hybrid Electric Vehicle).

Наконец, имеется транспортное средство, возможно, с самым ярким

будущим, но в отдаленной перспективе, в котором электроэнергия

обеспечивается топливным элементом. Мы можем называть такие

транспортные средства FCEV (Fuel Cell Electric Vehicle).

Очень похоже, что в течение следующей половины столетия

автомобили на топливных элементах постепенно станут стандартным

типом легкового автомобиля, а гибридные помогут сгладить переходный

период.

Двигатель внутреннего сгорания, в конечном счете, станет

устаревшим и старомодным, и мы будем смотреть на него так, как мы

сейчас смотрим на двигатель паровоза, в то время как небольшое

количество аккумуляторных электромобилей будет двигаться по

технологическим маршрутам, которые не будут слишком далеки от мест

их подзарядки.

Чтобы более ясно представлять это будущее, мы должны

рассмотреть гибридные автомобили и автомобили на топливных

элементах более подробно, но сначала мы должны подумать относительно

батарей и их возможных альтернатив, даже если аккумуляторные

автомобили ждет только ограниченное будущее.

2. Аккумуляторная батарея

Единственная цель любой аккумуляторной батареи состоит в том, чтобы накапливать электроэнергию и отдавать ее по требованию.

Независимо оттого, практичны электромобили или нет, все

транспортные средства нуждаются в некотором устройстве, чтобы хранить

энергию. Даже обычный автомобиль с ДВС нуждается в аккумуляторе для

запуска и для включения всех его электрических систем, независимо

оттого, производит ли генератор переменного тока достаточно энергии в

этот момент.

6

Гибридные автомобили и автомобили на топливных элементах

скорее всего будут нуждаться в более мощном «энергетическом буфере», или в аккумуляторной батарее или ее альтернативе, для того чтобы

обеспечить работу их силовых установок с максимальной эффективностью

в течение всего времени. Буфер будет заботиться о пиковых нагрузках, запасая энергию и отдавая ее по требованию. Аккумуляторные батареи

будут иметь будущее, независимо от того, как будет развиваться

автомобильная техника.

Для использования в автомобилях батарея, очевидно, должна быть

перезаряжающейся, а не выбрасываемой, которые мы используем в

портативных радиоприемниках и сотовых телефонах. Существует много

химических составляющих, которые могут быть использованы как основа

для перезаряжающихся батарей.

Некоторые накапливают больше энергии (по отношению к весу и

размерам), чем другие, но многие высокоэффективные комбинации

требуют экзотических и дорогих материалов, а есть такие, которые

потенциально опасны или по отдельности, или в комбинации. Лучшими

энергетическими показателями на сегодняшний день обладает батарея, которую можно получить соединением водорода и фтора, но никто из тех, у кого есть чувство самосохранения, не попробовал создать ее.

Давайте рассмотрим работу по накапливанию энергии на примере

бензина и свинцово-кислотного аккумулятора. Энергия, получаемая при

сгорании 1 кг бензина, эквивалентна примерно 12 кВт/ч, из которой 4,5

кВт/ч переходит в механическую энергию в ДВС стандартной

эффективности. Стандартный автомобильный 12-вольтовый свинцово-кислотный аккумулятор емкостью 50 ампер/часов накапливает энергии 0,6

кВт/ч, а весит приблизительно 20 кг.

Таким образом, банк свинцово-кислотных аккумуляторов с запасом

4,8 кВт/ч, учитывая небольшие потери энергии при ее преобразовании, весит около 160 кг. Тщательно оптимизированная конструкция банка и его

компонентов, возможно, уменьшит его вес до 100 кг.

Другими словами, чтобы хранить заданное количество энергии, батарея весит в 100 раз больше эквивалентного количества бензина, и

автомобиль должен нести этот вес на себе, еще больше снижая

эффективность. Серьезно исследовались концепции создания более

совершенных аккумуляторов, и они дали возможность улучшить

характеристики свинцово-кислотных аккумуляторов в четыре раза, а это

значит, что они будут весить в 25 раз больше, чем весит эквивалентный им

бензин в баке.

7

Однако, поскольку борьба за сохранение окружающей среды стала

серьезной силой в 70-е годы, разработке таких аккумуляторов были

посвящены интенсивные исследования.

Результаты не были поражающими. В одном обзоре в конце 1990

года

сообщалось,

что

число

концептуальных

автомобильных

аккумуляторов, серьезно изучавшихся с конца 70-х, сократилось до шести

вариантов, имеющих перспективу использования в обозримом будущем.

Они включали в себя хорошо зарекомендовавшие себя свинцово-кислотные аккумуляторы и никель-кадмиевые аккумуляторы.

Оставшиеся четыре типа включали в себя никель-металлические

гидриды, содо-никелевые хлориды, литий-углеродные и литий-полимерные (литий-ионные). Несмотря на то, что показатели этих

аккумуляторов значительно лучше, чем у свинцово-кислотных, стоимость

всех этих аккумуляторов, без исключения, намного больше, хотя на это

можно возразить, что часть их стоимости компенсируется более долгим

сроком службы.

На

практике

большинство

производителей

автомобилей

оборудовали свои демонстрационные электромобили, гибридные и

автомобили с топливными элементами никель-металлическими гибридами

и литий-ионными аккумуляторами. Эти два типа сегодня хорошо

разработаны технически, но остаются очень дорогими, по сравнению со

свинцово-кислотными, которые пока производятся в больших объемах.

Одной из возможных альтернатив аккумуляторной батарее является

конденсатор, который лучше накапливает энергию и имеет лучшие

показатели отдачи энергии (аккумуляторы перегреваются, если энергию

забирать от них слишком быстро). Конденсаторы наиболее известны как

очень маленькие детали электрических цепей, в которых они накапливают

энергию вместо того, чтобы пропускать электрический ток. Батареи из

больших конденсаторов способны накапливать значительные количества

электроэнергии.

Вместе с тем конденсаторы не подходят для долговременного

хранения энергии, они эффективны при кратковременном хранении —

например, для накапливания энергии при торможении, перед тем, как

отдать ее при разгоне.

В 1997 году Honda продемонстрировала автомобиль с батареей

конденсаторов, которая могла накапливать достаточно энергии, чтобы

снабжать ею электродвигатель в 10 кВт в течение 12 секунд, времени

достаточного для разгона на автостраде или для совершения обгона.

8

Некоторые японские исследовательские группы предполагают

использовать

комбинацию

эффективного

аккумулятора,

никель-

металлического

гибрида

или

литий-ионную

и

высокомощного

конденсатора, для получения легкого, эластичного и мощного буферного

накопителя для гибридного автомобиля.

3.Электродвигатели

Любой тип электрического транспортного средства нуждается в

тяговом приводном электродвигателе, наличие его и является, по нашему

определению, признаком электрического автомобиля. Когда гибридные

автомобили и автомобили на топливных элементах займут место ДВС, понадобится все больше и больше таких двигателей и их конструкция

станет очень важна.

В начале 90-х казалось, что выбор между электромоторами

переменного и постоянного тока окончательно сбалансировался. Моторы

переменного тока в основном имеют лучшую эффективность, но требуют

преобразователя,

чтобы

преобразовывать

ток,

получаемый

от

аккумулятора постоянного тока.

Прототипы электрических автомобилей, которые появились к 2000

году в основном в Японии, использовали синхронные двигатели

переменного тока, хотя Honda использовала бесщеточный мотор-генератор, установив его между двигателем и трансмиссией на своем

гибридном автомобиле Insight, дошедшем до производства.

Большинство современных тяговых двигателей переменного тока

работают при напряжении в пределах 70—120 вольт, результате

компромисса между размерами мотора, эффективностью и электрической

безопасностью. Основная часть современных электромобилей использует

односкоростной привод за счет способности электрического тягового

мотора развивать максимум крутящего момента при оборотах, равных

нулю, или при очень маленькой скорости.

С помощью «агрессивной» технологии и принудительного

охлаждения электродвигатели могут обеспечивать очень высокое

соотношения крутящего момента к весу. Двигатель британской компании

Zytec создает крутящий момент 60 Н.м при весе всего 13 кг и может быть

практически смонтирован в ступице колеса.

Ключевое

место

в

современной

системе

управления

электродвигателями занимает электроника, а

все современные

электродвигатели не имеют щеток. Большинство электромобилей сегодня

используют электронное управление двигателями, основанное на

высокочастотном «вертолетном» принципе, при котором средний уровень

9

мощности определяется пропорционально времени (на стандартный

импульс системы), на которое включается питание. Возможной и более

совершенной альтернативой является векторное управление, которое было

продемонстрировано Mitsubishi на концептуальном автомобиле и которое

обеспечивает еще большую эффективность.

Электрические автомобили могут также экономить (регенерировать) энергию, «реверсируя» свои электродвигатели, чтобы запасти часть

кинетической энергии, которая иначе будет потеряна (в действительности

перейдет в тепло и будет рассеяна) во время торможения. Регенерация

может также производиться под компьютерным управлением. В

зависимости от условий движения она может играть положительную роль

в улучшении экономии энергии на аккумуляторных и гибридных

автомобилях.[2]

4.Гибридные узлы

Очевидным способом преодолеть ограниченный запас хода

аккумуляторных электромобилей является использование небольшого

двигателя и генератора на автомобиле для подзарядки аккумуляторных

батарей во время движения. Исходя из других соображений, этот аргумент

может быть оспорен созданием экономичного транспортного средства с

низким значением вредных выбросов, использующего электрический

двигатель, который получает энергию от приводимого двигателем

генератора.

Размер первичного двигателя может быть выбран из необходимости

получения средней мощности, требуемой автомобилю, а не максимальной, нужной для ускорения. При этом двигатель может работать в режиме

наилучшей экономичности и токсичности выхлопных газов большую

часть времени (или выключаться). Дополнительная мощность для разгона

забирается от энергетического буфера.

В действительности гибридные автомобили могут быть

разделены на два класса: последовательный гибрид, в котором вся

энергия переводится в электричество, и параллельный гибрид, в котором

первичный двигатель соединяется с ведущими колесами механически

через трансмиссию, а поток электроэнергии передается параллельно —

что выходит из названия.

Последовательный тип дает конструктору автомобиля наибольшую

гибкость, потому что все соединения (за исключением привода от тягового

двигателя к ведущим колесам) электрические и каждый узел может быть

размещен где угодно и наиболее удобно. С другой стороны, при

параллельном типе электродвигатель может быть сделан гораздо легче и

10

меньше. В последовательном гибриде электродвигатель должен развивать

полную движущую силу, в то время как в параллельном гибриде он нужен

для обеспечения только 30% этой силы.

В течение долгого времени отношение к гибридному автомобилю

определялось стоимостью применения двух силовых установок, двигателя

внутреннего сгорания и электрической, вместо одной, а это означало, что

такой автомобиль будет очень дорогим по сравнению с его соперниками.

Совсем недавно проведенный детальный анализ показал, что

гибридный автомобиль может быть сделан конкурентоспособным, когда

лишняя стоимость компенсируется лучшей экономичностью и низкими

выбросами ОГ, которые являются результатом «управления энергией», заключающейся в гибкости системы, способной запасать, регенерировать

и сохранять энергию, которая теряется в обычных ДВС. Эти новые

разработки уже позволили Toyota и Honda освоить серийное производство

и продажу гибридных автомобилей Prius и Insight.

4-дверный седан Prius снабжен гибридной системой Toyota (THS) и

интегрированным приводом, который объединяет высокоэффективный

1,5-литровый ДВС и электромотор, приводимый через оригинальный

разделитель мощности и бесступенчатую трансмиссию, с управляющей

системой, которая гарантирует максимально возможное использование

всей доступной энергии.

Для работы автомобиля требуется вполовину меньше топлива, по

сравнению с обычным автомобилем такого же размера и мощности, а

значит, и выделяется в атмосферу в два раза меньше СО2. Другие

выбросы (НС, СО и NOx), как утверждают, уменьшены на 90%. Выходная

мощность 1,5-литрового двигателя Prius, который никогда не превышает

4000 об/мин, составляет 58 л.с., в то время как электромотор может

добавить дополнительные 40 л.с. (и соответствующий крутящий момент) для спринтерского ускорения.[2]

11

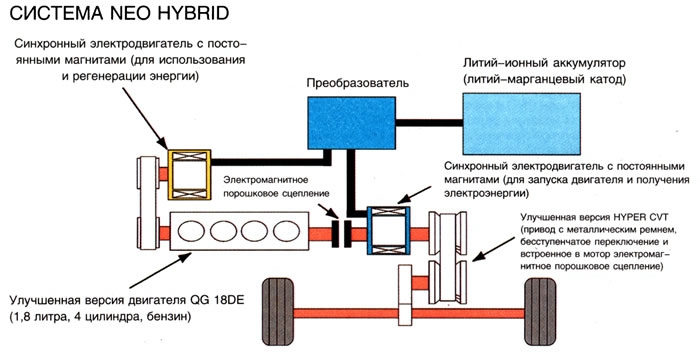

Рис.1. Система Neo Hybrid (Nissan)

5.Топливные элементы

Топливный

элемент

–

продукт

наиболее

изощренной

технологической мысли, который обеспечит долгосрочный ответ на

проблему вредных выбросов в атмосферу и исчерпания нефтяных запасов.

Основной принцип топливного элемента заключается в том, что он

повторяет школьный лабораторный эксперимент по электролизу, в

котором электрический ток, проходящий через воду, разлагает ее на

кислород и водород.

В топливном элементе кислород (из воздуха) и водород заполняют

противоположные стороны слоя реактива, в котором, с помощью

катализатора, они образуют воду и в процессе этой реакции производится

электрический ток. Было разработано несколько типов топливных

элементов, хотя только один тип, протонно-обменная мембрана (proton exchange membrane – «РЕМ»), работает при довольно низких

12

температурах (порядка 80°С), что делает возможным их применение в

транспортных средствах.

В 1999 году автокомпании Daimler Chrysler, Ford, General Motors, Honda и Toyota продемонстрировали автомобили на топливных элементах

с удовлетворительной работоспособностью и поведением, хотя они

продолжали иметь высокую стоимость.

Некоторый вид прогресса был заметен в демонстрационных моделях

Daimler Chrysler NECAR. Компания выступила с этой моделью впервые в

1994 году, когда ее NECAR 1 представлял собой минивэн, в котором

оставалось место только для водителя, а все остальное пространство

занимал экспериментальный силовой узел. Двумя годами позже NECAR

II, выполненный на базе минивэна V-класса, имел уже шесть мест для

пассажиров, а силовая установка располагалась в задней части под полом.

К 1999 году в автомобиле NECAR 4, изготовленном на базе маленького А-класса, вся система топливных элементов размещалась под полом, оставляя место для четырех пассажиров и багажа.

Теоретически топливные элементы не производят ничего, кроме

электричества и воды. Практически картина не так проста, хотя

потенциальные проблемы связаны в основном с преобразованием топлива, бензина или метанола, в водород, необходимый для топливного элемента.

Альтернатива заключается в использовании в автомобиле сжатого или

сжиженного водорода, но в этом случае заправка автомобиля не настолько

удобна. Хотя в 1999 и 2000 годах возникали горячие дебаты по поводу

предпочтительных видов топлива между сторонниками бензина, метанола

и водорода, каждый из которых отстаивал свою точку зрения.

Использование бензина – самый простой способ, несмотря на то, что требуемый бензин должен иметь совсем другие характеристики, чем

сейчас: не этилированный, с полностью исключенными добавками и

примесями (особенно серой). Бензин стоит перед проблемой, которая рано

или поздно наступит: он станет очень дорогим, когда исчерпаются

основные запасы. Кроме того, использование бензина мало поможет в
