Конструирование моделирование мужских брюк 44 размера

Алия Варганова

Конструирование моделирование мужских брюк 44 размера

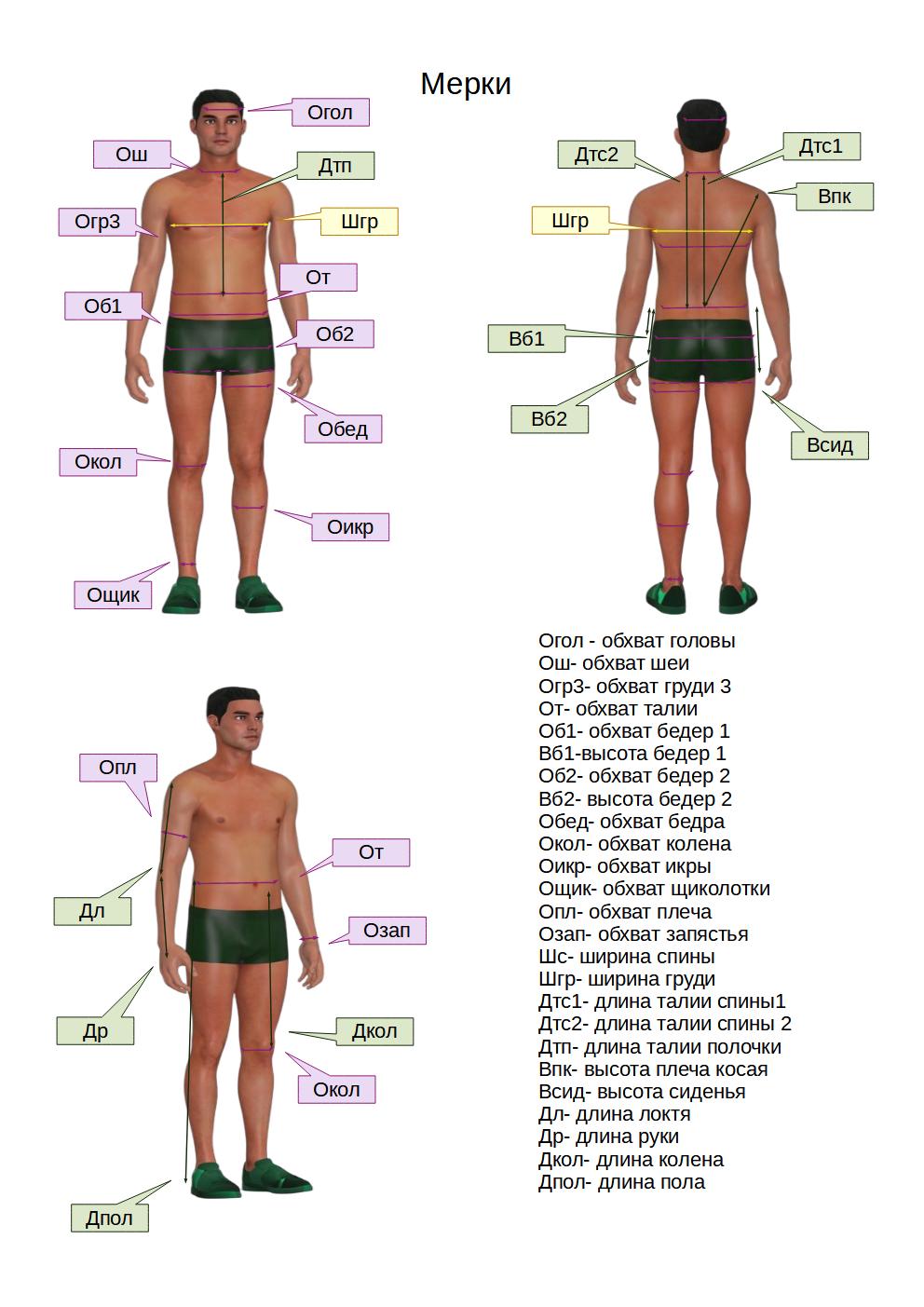

Типовые мерки

Огол- обхват головы. Измеряют через наиболее выступающую точку затылочного бугра и центры лобных бугров. Лента замыкается спереди.

Ош – обхват шеи. Лента, плотно прилегающая к телу, сзади проходит несколько выше шейной точки. Сбоку и спереди лента проходит по основанию шеи, касаясь нижним краем ключичных точек и замыкаясь над яремной вырезкой грудной кости.

Огр3 – обхват груди 3. Лента проходит горизонтально вокруг туловища через выступающие точки грудных желез и замыкается на правой стороне груди.

От – обхват талии. Лента проходит горизонтально вокруг туловища на уровне линии талии.

Об1 – окружность бедер измеряется по бедрам. На расстоянии от талии Вб1 = 10-16см см. Ленту накладывают на ягодичные точки. Она проходит горизонтально вокруг туловища, спереди по гибкой пластине, приложенной вертикально к животу, и замыкается на правой стороне туловища.

Об2 – окружность бедер измеряется по бедрам с учетом выпуклостей ягодиц. На расстоянии от талии Вб2 = 17-23 см. Ленту накладывают на ягодичные точки. Она проходит горизонтально вокруг туловища и замыкается на правой стороне туловища. Об1›Об2, Об1‹Об2 зависит от фигуры.

Опл- обхват плеча. Измеряют перпендикулярно оси плеча. Верхний край ленты касается заднего угла подмышечной впадины. Лента должна замыкаться на наружной поверхности руки.

Озап – обхват запястья. Измеряют перпендикулярно оси предплечья по лучезапястному суставу через головку локтевой кости. Лента замыкается на наружной поверхности руки.

Обед- обхват бедра. Лента проходит горизонтально вокруг бедра, касаясь верхним краем подъягодичной складки, и замыкается на наружной поверхности бедра.

Окол- обхват колена. Лента проходит горизонтально вокруг ноги на уровне коленной точки и замыкается на наружной поверхности ноги.

Оикр- обхват икры. Измеряют максимальный обхват ноги в области икроножной мышцы. Лента проходит горизонтально вокруг ноги и замыкается на наружной поверхности голени.

Ощик- обхват щиколотки. Лента проходит горизонтально вокруг ноги непосредственно над внутренней лодыжкой и замыкается на наружной поверхности голени.

Др – длина руки. Измеряется от второй ранее найденной точки посередине плечевого сустава до кисти руки, опускаясь ниже на 3-4см от выступающей косточки.

Дл – длина локтя. Измеряется от второй ранее найденной точки посередине плечевого сустава до локтя.

Шп – ширина плеча. Измеряют от точки основания шеи посередине плечевого ската до плечевой точки.

Дтс1 – длина спины до линии талии 1. Измеряют от линии талии до шейной точки вдоль позвоночника.

Дтс2 – длина спины до линии талии 2. Лента проходит сзади от линии талии до точки основания шеи параллельно позвоночнику.

Впк – высота плеча косая. Измеряют по кратчайшему расстоянию от пересечения линии талии с позвоночником до плечевой точки.

Шс – ширина спины. Измеряют по лопаткам между задними углами подмышечных впадин. Лента должна лежать горизонтально.

Дтп – длина талии полочки. Измеряют от точки основания шеи, через

выступающую точку грудной железы и далее параллельно средне – сагиттальной линии до линии талии.

Шгр – ширина груди. Измеряют над основанием грудных желез между вертикалями, проведенными вверх от передних углов подмышечных впадин.

Дкол- длина колена. Измеряют по вертикали расстояние от линии талии до колена.

Дпол- длина до пола. Измеряют по вертикали расстояние от линии талии до пола.

Описание

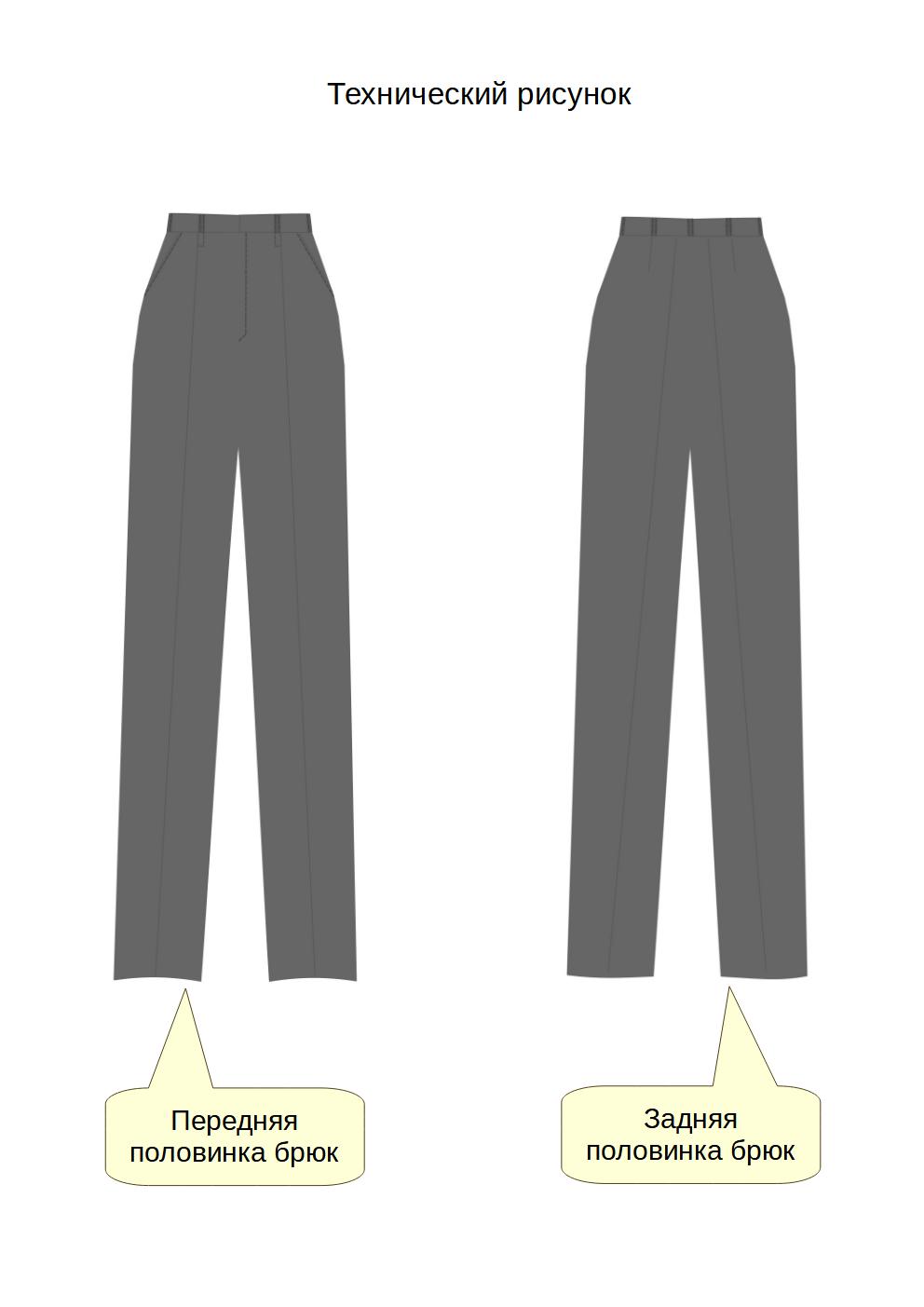

Брюки мужские классические, прямого силуэта из костюмной ткани. Штаны этой модели предполагают защипы спереди, переходящие в стрелки, на задних половинках брюк заутюжены стрелки. Верхний срез брюк с притачным поясом, с застежкой на петлю и пуговицу по выступающим концам пояса. По поясу расположены шлевки 7 штук (возле защипа, бокового шва, вытачек, и по среднему шву), ширина шлевок 1,5 см. Гульфик обработан застёжкой-молния, наклонные боковые карманы расположены в швах с отрезным бочком, по срезу кармана проходит отделочная строчка 0,4-0,5см. Передние части брюк на подкладке. Задние половинки брюк с талиевыми вытачками. Низ брюк без манжет.

Построение классических брюк 44Р 158Р 1П

Мерки для построения (44 размер, 158 рост, 1 полнота)

Обхват талии От=70см

Обхват бедер 1 Об1=87,6см

Высота бедер 1 Вб1=12,37см

Обхват бедер 2 Об2=89,4см

Высота бедер 2 Вб2=18,56см

Обхват бедра Обед=48,8см

Обхват колена Окол=34,2см

Обхват щиколотки Ощик=21,6см

Высота сиденья Всид=24,74см

Длина до колена Дкол=55,27см

Длина до пола от талии Дпол=95,3см

Дополнительные данные для построения

При построении в программе для мультиразмерных мерок удобно

использовать не прибавки, а коэффициенты.

КОт=1,01 (коэффициент к обхвату талии)

КОб1=1,03 (коэффициент к обхвату бедер 1)

КОб2=1,03 (коэффициент к обхвату бедер 2)

КОкол=1,45 (коэффициент к обхвату колена)

КОщик=2 (коэффициент к обхвату щиколотки)

Предварительные расчеты СтК=(От*Кот)*0,5=70*1,01*0,5=35,35см (полуобхват талии с прибавкой)

Сб1К=(Об1*КОб1)*0,5=87,6*1,03*0,5=45,11см (полуобхват бедер1 с прибавкой)

Сб2К=(Об2*КОб2)*0,5=89,4*1,03*0,5=46,04см (полуобхват бедер2 с прибавкой)

ОколК=Окол*КОкол=34,2*1,45=49,59см (обхват колена с прибавкой)

ОщикК=Ощик*КОщик=21,6*2=43,2см (обхват щиколотки с прибавкой)

ГПч= Обед*0,1=4,88см (гульфик передняя часть)

ГЗч= Обед*0,25=12,2см (гульфик задняя часть)

Дшаг=Дпол-Всид=95,3-24,74=70,56см (длина шага)

РаВыт=Сб2К-СтК=46,04-35,35=10,69см (раствор вытачек)

Цпер=РаВыт*0,1=1,06см (отклонение среднего шва передней половинки)

Цзад=РаВыт*0,25=2,67см (отклонение среднего шва задней половинки)

Защ=3см (защип)

Взад=2см (вытачка задней половинки)

ТПчас=(СтК-2)*0,5+Цпер+Защ=

(35,35-2)*0,5+1,06+3=20,74см

(ширина линии талии передней части брюк)

ТЗчас=(СтК-2)*0,5+2+Цзад+Взад=

(35,35-2)*0,5+2+2,67+2=23,35см

(ширина линии талии задней части брюк)

Построение передней половинки брюк

А-А1=(Сб2К-2)*0,5=(46,04-2)*0,5=22,02см

А1-А2=ГПч=4,88см

А-А3=А3-А2=((А-А1)+(А1-А2))*0,5=

(22,02+4,88)*0,5=13,45см

А1-А4=Всид=24,74см

А3-А5=Всид=24,74см

А4-А6=Вб1=12,37см

А4-А7=Вб2=18,56см

А7-А8=А-А1=22,02см

А7-А9=ГПч=4,88см

А3-А10=Дшаг=70,56см

А5-А11=Дкол=55,27см

А5-А10 (линия середины брюк, стрелка)

А13-А11=А11-А12=(ОколК-4)*0,25=(49,59-4)*0,25=11,4см

А15-А10=А10-А14=(ОщикК-4)*0,25=(43,2-4)*0,25=9,8см

А4-А16=ТПчас=20,74см

А4-А17=От*0,01=0,7см

А17-А18=Цпер=1,06см

А18-А7 соединить прямой

А19 точка пересечения прямых А18-А7 и А6-А20

А19-А20=(Сб1К-2)*0,5=(45,11-2)*0,5=21,56см

А18-А16 кривая

А21 точка пересечения кривой А18-А16 и прямой А5-А10

А21-А24=А25-А26=3-4см по модели

А21-А25=А24-А26=3см

А9-А12 соединить прямой

А22 точка пересечения кривой А9-А12 и прямой А-А2

А12-А14 соединить прямой

А15-А13 соединить прямой

А8-А13 соединить прямой

А23 точка пересечения кривой А8-А13 и прямой А-А2

А8-А16 соединить кривой

А20 находится на кривой А8-А16 или внутри детали

А18-А63=3,5см

А7-А64=3,5см

А16-А56=3-3,5см

Построение задней половинки брюк

А27-А28=ГЗч=12,2см

А28-А29=(Сб2К-2)*0,5+2=(46,04-2)*0,5+2=24,02см

А27-А30=А30-А29=((А27-А28)+(А28-А29)*0,5=

(12,2+24,02)*0,5=18,11см

А28-А31=А30-А32=Всид=24,74см

А5-А10=А32-А33 (линия середины брюк, стрелка)

А3-А10=А30-А33=Дшаг=70,56см

А36-А34=А34-А35=(ОколК-4)*0,25+2=(49,59-4)*0,25+2=13,4см

А38-А33=А33-А37=(ОщикК-4)*0,25+2=(43,2-4)*0,25+2=11,8см

А31-А39=Вб1=12,37см

А31-А40=Вб2=18,56см

А41-А40=ГЗч=12,2см

А40-А42=(Сб2К-2)*0,5+2=(46,04-2)*0,5+2=24,02см

А41-А36 соединить прямой

А36-А50=А12-А22=30,58см

А35-А42 соединить прямой

А49 точка пересечения прямых А27-А29 и А35-А42

А31-А44=Об2*0,03=89,4*0,03=2,68см

А44-А45=Цзад=2,67см

А40-А45 соединить прямой

А39-А40=А40-А47

А47-А48=(Сб1К-2)*0,5+2=(45,11-2)*0,5+2=23,56см

А31-А43=ТЗчас=23,35см

А45-А51=(А45-А43)*0,48=9,99см

А51-А52=(А31-А39)*0,8=12,37*0,8=9,89см

А51-А53=Взад=2см

А51-А54=А53-А55=0,4см

А43-А42 соединить кривой

А48 находится на кривой А43-А42 или внутри детали

Карман

А16-А56=3-3,5см

А56-А8=18,75см линия входа в карман

А16-А65=6-6,5см

А8-А66=4-4,5см

А65-А66=23,34см кривая

А16-А65-А66-А8-А20 контур боковой части кармана

Подкладка для кармана

А16-А21-А18-А7-А22-А3-А23-А8-А20 переносим контур верхней части

А16а1-А59-А57-А19а1-А7а1-А58-А60-А23а1-А8а1

А16а1-А59=(А16-А18)*0,75=19,72*0,75=14,79см

А23а1-А60-А59 угол 90°

А16а1-А56а1=А16-А56

к линии А59-А60 добавляем контур А56а1-А59-А60-А23а1-А8а1 зеркально

А59-А56а1а2-А8а1а2-А23а1а2-А60

А60=А60а2

А16а1-А59-А56а1а2-А8а1а2-А23а1а2-А60а2-А23а1-А8а1

Контур выкройки подкладки для кармана

А56а1-А8а1=А56-А8=18,74см линия входа в карман

Пояс и шлевки

Пояс желательно выкраивать из двух частей, сначала соединяют переднюю и заднюю половинку одной части после другой, средний шов задней половинки обрабатывают окантовкой и соединяют, таким образом регулировать ширину по линии талии можно средним швом. Для пояса выкраивают полоску ткани равную ширине корсажной ленты +2 см на припуски, длина равная (А16-А25-А21-А18)+ напуск для обработки молнии+(А45-А54-А55-А43)
