Артиллерия

Теперь наложите на ваш чертеж (рис. 262) целлулоидный круг: центром – на точку, которую вы приняли за наблюдательный пункт, нолем – в сторону цели. Прочертите на чертеже направление на батарею. Узнайте расстояние от вас до батареи (его можно промерить шагами, определить на-глаз или установить другим способом). Отложите это расстояние, например 1 500 метров, в том масштабе, какой вы приняли для чертежа, и вы получите на чертеже точку – место батареи.

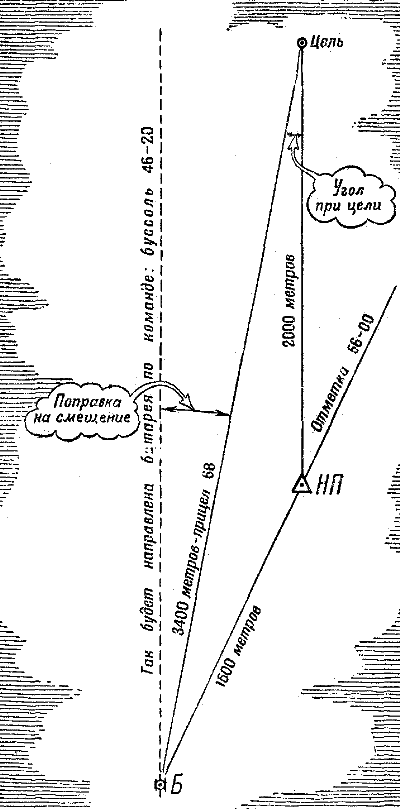

Рис. 262. Графический способ подготовки данных для стрельбы

Соедините на чертеже точки «батарея» и «цель» прямой линией и, приложив линейку, измерьте дальность от батареи до цели.

Вы проделали не что иное, как решение геометрической задачи на построение треугольника по двум сторонам и углу между ними.

Несколько сложнее решить задачу-какую следует скомандовать буссоль, чтобы направить батарею в цель. Если вы скомандуете ту буссоль, какая получилась у вас на наблюдательном пункте, батарея, очевидно, будет направлена параллельно линии «наблюдательный пункт – цель» (рис. 262).

Надо довернуть батарею в сторону наблюдательного пункта на угол, который отчетливо виден на рисунке; этот угол и называется «поправкой на смещение».

Каждому, кто знаком с геометрией, ясно, что поправка на смещение равна «углу при цели».

Значит, на чертеже незачем рисовать линию, параллельную линии «наблюдательный пункт – цель»: достаточно измерить целлулоидным кругом «угол при цели».

На этот угол и надо довернуть батарею в сторону наблюдательного пункта.

В примере на рисунке 262 батарею надо повернуть правее на величину угла при цели, равного 1-80. Чтобы повернуть батарею правее, установку угломера или буссоли надо увеличить. Вот почему надо командовать буссоль не 46-20, а 46-20+1-80, то-есть 48-00.

Понятно, что, имея такой чертеж, можно легко подсчитать и коэффициент удаления, и шаг угломера.

А можно обойтись и без чертежа: та же математика дает артиллеристам все формулы, нужные для расчетов.

Представьте себе взаимное расположение батареи, наблюдательного пункта и цели такое, как показано на рисунке 263.

Рис. 263. Как можно рассчитать «поправку на смещение»

Для того чтобы сделать расчеты, надо знать те же три величины, что и для решения задачи чертежом: во-первых, Дк во-вторых, расстояние от батареи до наблюдательного пункта (его принято называть «базой» и обозначать буквой Б); в-третьих, угол, составленный направлениями «наблюдательный пункт – цель» и «наблюдательный пункт – батарея». Этот угол, приведенный к первой четверти, то-есть к острому углу, обозначают греческой буквой альфа (а).

Опустите из точки Б (батарея) перпендикуляр на продолжение линии КЦ (командир – цель). В прямоугольном треугольнике АБК вам известна гипотенуза КБ и угол АКБ, который, как вертикальный, равен измеренному вами с помощью буссоли углу ЦКМ.

Зная эти две величины и тригонометрию, нетрудно найти катет АК (в артиллерии его называют «отход» и обозначают латинской буквой d: он равен базе КБ, умноженной на косинус угла АКБ или же на синус угла (90°-АКБ). Это дает нам такую формулу:

или

А расстояние от батареи до цели без значительной ошибки можно принять в нашем случае равным КЦ + АК, то-есть расстоянию от командира до цели плюс отход:

Таким образом, вы знаете теперь, какой надо назначить прицел.

Нетрудно подсчитать и «поправку на смещение».

Для этого достаточно изучить чертеж и формулы, приведенные на рисунке 263.

Теперь вы можете не только направить батарею в цель безо всяких чертежей, но и сосчитать коэффициент удаления и шаг угломера.

Однако нетрудно сообразить, что способ этот не отличается особой точностью: во-первых, составляя формулы, принимают, что БЦ=АЦ, а это неверно; ошибка составляет тут нередко 100—200 метров; во-вторых, и это самое главное, расстояние Дк и базу Б чаще всего при этом способе определяют на-глаз. Все это приводит к ошибкам, которые в среднем составляют 0-40 по направлению и 10% в дальности.

Этот способ подготовки исходных данных для стрельбы артиллеристы применяют лишь тогда, когда важнее всего простота и скорость решения задачи, точностью, же можно и поступиться: в бою это бывает нередко.

Ну, а как же быть, если нужна высокая точность подготовки данных для стрельбы?

Топография и математика и тут приходят на выручку: артиллеристы делают так называемый аналитический расчет дальности и угломера по гораздо более точным и сложным формулам. Тригонометрия и таблицы логарифмов позволяют с очень большой точностью рассчитать установку угломера и дальность до цели.

Всем этим далеко не ограничиваются случаи применения математики в артиллерии. Артиллеристу она нужна буквально на каждом шагу. Даже из приведенных здесь примеров ясно, что артиллерист должен отлично знать и арифметику, и геометрию, и тригонометрию, и алгебру, и, отчасти, аналитическую геометрию. Этими науками артиллеристу надо овладеть так хорошо, чтобы даже в бою, под огнем неприятеля, он не ошибался в расчетах, уверенно и спокойно применяя нужные формулы.

Для полного же понимания теории стрельбы и науки о полете снаряда – баллистики – надо знать всю высшую математику.

Быть хорошим артиллеристом – это значит обязательно быть хорошим математиком.

Батарея «устраивается» на позиции

Вы знаете уже, как использовал командир батареи свободные от стрельбы минуты: он точнее подготовил данные для стрельбы, лучше изучил местность.

И на огневой позиции тоже никто не терял попусту свободное время.

В стороне от батареи орудийные номера нарубили больших веток; несколько больших кустов они срубили целиком; подтащили все это к своим орудиям и тотчас же принялись маскировать их, чтобы неприятельский летчик-наблюдатель не обнаружил, где стоит батарея.

Конечно, нетрудно замаскироваться, когда батарея стоит в кустах или в лесу: тут достаточно забросать ветками орудия и снаряды.

Труднее справиться с этим делом, если батарея расположена в открытом поле или на лугу: маскировка ветками тут уж не поможет, она только повредит. Неприятельский летчик-наблюдатель увидит батарею в виде четырех кустов, расположенных на одной прямой линии и приблизительно на равных расстояниях друг от друга. Такие фальшивые кусты обычно резко выделяются на фоне окружающей местности и сразу привлекают внимание воздушного наблюдателя.

Лучше будет в этом случае применить технические средства маскировки.

Каждая батарея имеет комплект маскировочных сетей – по числу орудий. Имеются сети и для наблюдательных пунктов. Каждая такая сеть напоминает большой невод. С помощью специального каркаса натягивают маскировочную сеть над орудием, вплетают в нее траву, солому или другой материал, который не отличается по цвету от окружающей местности. Важно, чтобы замаскированное орудие не выделялось в виде пятна, а при наблюдении издали сливалось с окружающими предметами, – иначе маскировка только поможет врагу обнаружить батарею.

Но все же недостаточно только спрятать орудия. Ведь противник услышит их выстрелы, когда они начнут стрелять, увидит разрывы их снарядов, ощутит на себе их действие. Он станет искать батарею – и не одним, так другим способом найдет ее в конце концов, даже и в том случае, если она замаскирована безукоризненно.

Чтобы этого не случилось, надо не только хорошо спрятать батарею, но еще и обмануть неприятеля: надо отвести его глаза от огневой позиции. Это удастся, если мы сумеем построить «ложную батарею».

Был во время империалистической войны такой случай.

Одна из русских батарей расположилась на позиции между двумя перелесками, на поляне. Когда-то стоял на этой поляне кирпичный завод; остались от него развалины навесов, под которыми сушили кирпич; остались ямы, кучи битого кирпича и глины. Вот здесь-то, среди ям и развалин, и расставили артиллеристы свои орудия. Перелесок укрывал их от наземного наблюдателя; заметить их с самолета было тоже нелегко – в глазах летчика рябило от разбросанных по поляне развалин, куч и ям.

Но раньше или позже германский летчик все же обнаружил бы батарею на поляне, если бы русские артиллеристы не приняли заранее особых мер. Вот в чем состояли эти меры.

На опушке леса, в стороне от своей позиции, метров за двести, выбрали русские артиллеристы удобное место и из чурбанов, досок, старых, негодных колес и жердей смастерили что-то похожее на орудия (рис. 264).

Рис. 264. Ложная батарея

Потом они притащили несколько небольших мешочков пороху и стали поджидать самолет.

Едва лишь загудел вдали мотор, как артиллеристы начали поджигать мешочки с порохом возле самых орудий.

Получились вспышки, словно при настоящей стрельбе. Не было, правда, звука стрельбы. Но звука выстрела летчику все равно не услыхать за шумом мотора.

Немецкий летчик, как видно, заметил блеск «выстрелов»: самолет стал приближаться. Тогда артиллеристы нарочно засуетились на ложной позиции, словно они только что заметили самолет: бросились накрывать деревянные «пушки» палатками, ветками, а потом разбежались по кустам.

Летчик-наблюдатель попался на эту удочку: вскоре с немецкой стороны раздались выстрелы. Снаряды ложились все ближе к ложной позиции. А русские артиллеристы уходили тем временем по кустам подальше от обстреливаемого места.

Немцы выпустили по ложной батарее несколько сотен снарядов.

С тех пор всякий раз, когда начинала? стрелять действительная русская батарея, немцы отвечали ей, обстреливая ложную батарею.

Иногда немцы высылали самолет – проверить, стоит ли на прежнем месте русская батарея. Тогда русские артиллеристы повторяли возню у ложных орудий. Временами перетаскивали они ложные орудия на какое-нибудь другое место, неподалеку от старого, и на этом новом месте проделывали все с начала.

Германский летчик доносил о том, что русская батарея переменила позицию, и направлял огонь своей артиллерии на новую ложную батарею.

Так продолжалось целых три месяца: настоящая батарея, умело обманывая врага, спокойно вела свою боевую работу.

В наши дни пороховые вспышки не годятся уже для обмана врага: – звуковая разведка неприятеля, засекая звуки настоящих выстрелов, легко обнаружит подобный обман. Вот почему теперь ставят обычно на ложную позицию минут на десять одно настоящее орудие. Орудие это ведет огонь настоящими снарядами, а затем возможно быстрее уходит, чтобы самому не попасть под обстрел. Время от времени оно, однако, возвращается на то же место, чтобы выпустить снова несколько снарядов: враг должен видеть и слышать, что позиция не оставлена и батарея продолжает еще вести с нее огонь.

Нередко устраивают несколько таких ложных позиций; орудия, предназначенные для стрельбы с них, переходят поочередно с одной такой позиции на другую и с каждой ведут огонь. Это так называемые «кочующие орудия».

Если искусно применять их, неприятеля можно так запутать, что ему не под силу будет разобраться, где же стоят настоящие, а где – ложные батареи, если даже он сумеет обнаружить и те и другие с помощью самолетов и звуковой разведки.

Но как бы искусно мы ни обманывали врага, он может все же раскрыть обман и обстрелять нашу огневую позицию: никакая маскировка не дает гарантии, что батарея не будет обнаружена.

Вот почему орудийный расчет, покончив с маскировкой, начинает сразу же рыть окопы – сперва для людей, а потом и для орудий. Нелегко попасть целым снарядом в небольшой окоп, который, к тому же, замаскирован и не виден ни с земли, ни с воздуха. А от осколков и пуль уберечься в окопе нетрудно. Окоп дает возможность бойцам успешно выполнять свою боевую работу даже под сильным обстрелом и нести при этом самые незначительные потери.

Вот яркий пример.

Одна из республиканских батарей под Мадридом наносила фашистам особенно большие потери. Фашистским летчикам удалось отыскать позицию этой батареи; как видно, решено было уничтожить батарею во что бы то ни стало. С аэродрома поднялось восемь фашистских самолетов; они сбросили на республиканскую батарею несколько десятков бомб. Вслед за первым отрядом прилетел второй, потом – третий. У республиканцев тогда не было еще здесь ни авиации, ни зенитной артиллерии, чтобы помешать фашистам. Самолеты фашистов возвращались на свой аэродром, брали новый запас бомб и прилетали снова, чтобы сбросить их на республиканскую батарею.

И так продолжалось много часов подряд.

Почти весь день рвались на батарее авиационные бомбы, свистели их осколки, позиция батареи вся была окутана дымом. Ни один кустик не уцелел – все они были срезаны осколками. Казалось, ни одному артиллеристу не уйти живым с этой позиции, почти сплошь изрытой воронками. Лишь к вечеру прекратили фашисты свои налеты. Республиканские артиллеристы подсчитали свои потери: на батарее оказался всего лишь один легко раненый, все остальные были живы и здоровы: ни одна из фашистских бомб не попала прямо в орудийный окоп, а осколки их не могли достать людей, которые весь день не покидали своих окопов.

Так хорошие окопы спасли испанскую батарею от разгрома. Не раз выручали они артиллеристов и в других боях и в других войнах. Поэтому артиллеристы при первой к тому возможности всегда берутся за лопаты, чтобы как можно лучше оборудовать свою позицию.

Почему снаряд летит ночью не на ту же дальность, что и днем?

В то время, пока на огневой позиции маскировали орудия и рыли окопы, вычислители, окончив привязку огневой позиции и наблюдательного пункта, приступили уже к работе другого рода: взяв книжку «Таблиц стрельбы», они начали выписывать ряды цифр, складывать, вычитать, выводить итоги, производя подсчет «поправок».

Что это за поправки и зачем они нужны?

Пример пояснит этот вопрос.

Во время мировой империалистической войны был такой случай. Батарея стреляла по проволочным заграждениям противника. Пристрелялась хорошо: снаряды ложились прямо в проволоку.

Подошел вечер. Батарея получила задачу: ночью продолжать огонь, чтобы не дать противнику исправить разрушения. А утром пехота должна была итти в атаку.

Всю ночь батарея стреляла.

А на утро смотрят – все проволочные заграждения исправлены; проходов, проделанных вчера, нет и в помине.

В чем дело? Где же следы ночной стрельбы?

Приглядевшись получше, разведчики заметили, что в 100—150 метрах перед проволочными заграждениями видны воронки от разрывов снарядов. Вчера этих воронок не было. Значит, это – результаты ночной стрельбы. Кто же ночью отводил снаряды от цели? Почему они падали не туда, же, куда и днем, хотя установок орудий артиллеристы не меняли?

Оказывается, дело здесь в изменившемся сопротивлении воздуха. Плотность воздуха не всегда одинакова: она меняется, главным образом, в зависимости от температуры. Когда тепло, а барометрическое давление невелико, плотность воздуха меньше: когда холодно или давление высокое, – плотность воздуха больше.

Ночью стало холоднее. Воздух сделался более плотным. Сопротивление его увеличилось. Чтобы преодолеть это увеличенное сопротивление, снаряд тратит больше энергии, чем в теплые дневные часы, и поэтому не долетает.

Этим же объясняются и большие изменения в дальности полета снарядов, которые можно наблюдать при стрельбе в различное время года – летом и зимой. В жаркий солнечный день орудие может забросить снаряд значительно дальше, чем в холодный зимний.

Большое влияние на полет снаряда оказывает и ветер.

При встречном ветре скорость снаряда относительно воздуха увеличивается, а значит, – увеличивается и сопротивление воздуха. Поэтому при встречном ветре снаряд падает ближе, чем в тихую погоду.

Наоборот, при попутном ветре частицы воздуха как бы уходят от снаряда; скорость снаряда относительно воздуха меньше и, следовательно, сопротивление воздуха также меньше. При попутном ветре снаряд летит дальше, чем в тихую погоду.

Иногда думают, что попутный ветер подгоняет снаряд. Это неверно: самый сильный ураган несется со скоростью 50 метров в секунду, а самый медленный снаряд пролетает в секунду 150 метров.

Скорость же ветра средней силы – 5 метров в секунду. Он движется в тридцать раз медленнее самого тихоходного снаряда. Где уж тут ветру подогнать снаряд, когда и угнаться-то за снарядом ему не под силу!

Дело, значит, не в том, что ветер подгоняет снаряд, а в том, что уменьшилась скорость снаряда относительно воздуха, а из-за этого уменьшилось и сопротивление воздуха.

Иначе действует боковой ветер. Он создает разницу в давлении воздуха с боков на снаряд и отклоняет снаряд в сторону.

Влияние атмосферных условий на полет снаряда нередко бывает очень заметным.

Например, если придадим 76-миллиметровой дивизионной пушке угол возвышения 20 градусов, то в «нормальных» условиях, на которые рассчитаны «Таблицы стрельбы», то-есть при температуре воздуха в +15° и давлении 750 миллиметров ртутного столба, при отсутствии ветра, снаряды пролетят в среднем 10 000 метров; но если произведем выстрелы из того же орудия при том же угле возвышения и теми же зарядами и снарядами в холодный зимний день, при 25° мороза, то снаряды пролетят в среднем лишь около 9 000 метров – на целый километр меньше, чем летом.

При стрельбе на 10 километров встречный ветер скоростью в 10 метров в секунду уменьшает, а попутный увеличивает дальность полета 76-миллиметровых снарядов на 274 метра.

Теперь представим себе, что мы стреляем из 76-миллиметровой пушки под углом в 20 градусов в жаркий летний день, при температуре воздуха +ЗО0 и при попутном ветре 10 метров в секунду. Вместо 10 километров снаряды пролетят в среднем 10 658 метров. А зимой, в 25-градусный мороз, при встречном ветре в 10 метров в секунду, эти же снаряды пролетят в среднем 8730 метров. Вот как влияют на полет снарядов атмосферные условия!

От лета до зимы, конечно, большой промежуток времени. Но даже в один и тот же день, после захода солнца, когда переменился ветер и стало холоднее, снаряд при стрельбе на 10 километров может упасть на 250—300 метров ближе, чем днем.

Эту разницу надо учитывать и, если мы хотим стрелять внезапно и точно, нужно вводить соответствующие поправки.

Поправки можно найти в «Таблицах стрельбы», которые имеются в каждой батарее.

А чтобы артиллеристы знали об изменениях атмосферных условий, артиллерийские метеорологические посты, сокращенно АМП, непрерывно наблюдают за изменениями погоды и рассылают свои бюллетени каждые два-три часа во все батареи.

Работа батареи корпусной артиллерии

В то время как 3-я батарея подавляла пулеметы противника, с резким свистом понеслись в сторону неприятеля снаряды другой нашей батареи.

Даже в бинокль нельзя разглядеть, куда ведет огонь эта батарея: ее снаряды падают где-то далеко-далеко в лощине. Посмотрим, как работает эта пушечная батарея корпусной артиллерии, то-есть артиллерии, входящей в состав крупного войскового соединения – корпуса (корпус состоит из нескольких дивизий). Ясно, что эта батарея дальнобойная – она ведет огонь по удаленным целям: большей частью по батареям противника, по штабам, по колоннам, которые приближаются к полю боя.

У нее – дорогие орудия и дорогие снаряды. Надо принять все меры, чтобы использовать их экономнее. И если все, что только можно подсчитать, артиллеристы всегда подсчитывают заранее, то в корпусной артиллерии это тем более необходимо.

На гладкую квадратную доску натянут большой белый лист чертежной бумаги, разделенный на квадраты.

Маленькими точками нанесены на бумаге: огневая позиция, наблюдательные пункты, ориентиры, цели.

Это – «огневой планшет» батареи.

Склонясь с циркулем над огневым планшетом, вычислитель-планшетист докладывает:

«Угломер 56-80. Дальность 10 825».

Точность этих данных, полученных с планшета, во много раз больше, чем в том случае, когда приходится пользоваться буссолью и определять дальность до цели на-глаз или приблизительно по карте.

Теперь первый же снаряд должен упасть близко к цели, на пристрелку понадобится совсем немного времени и снарядов.

Но точные «топографические данные» – это еще не все, что поможет нам «положить» близко к цели первый же снаряд: надо учесть еще, как повлияют на полет снаряда температура и давление воздуха, температура заряда, ветер и другие условия, в которых происходит стрельба.

Вы уже знаете, что все нужные данные, можно получить из «Таблиц стрельбы»; но производить вычисления на бумаге – сравнительно долго. Артиллеристы имеют специальные приборы, которые помогают им ускорить эту работу.

Металлический «поправочник» автоматически складывает и вычитает поправки. Вот он сверкнул уже своей блестящей поверхностью в руках одного из вычислителей. Быстро передвигая указатели, вычислитель докладывает поправки:

«Направление – минус восемнадцать.

Дальность – минус четыре с половиной деления».

Работающий на карте спешит вставить свое слово:

«Уровень 30-04».

Раздается приказание:

«Правому и левому – наблюдать стрельбу гранатой по квадратной сетке по реперу – дом с зеленой крышей в деревне Городец».

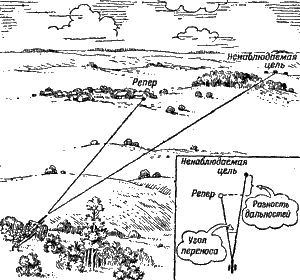

Рис. 265. Расчет переноса огня от репера на ненаблюдаемую цель (справа внизу – чертеж на «огневом планшете»)

Это начинается пристрелка вспомогательной точки – «репера», от которой затем можно будет точно и внезапно перенести огонь на цель.

Хотя введение поправок увеличивает точность стрельбы и помогает направить первый снаряд ближе к цели, все же рассчитывать сразу на поражение удаленной цели нельзя. Пришлось бы затратить для этого много снарядов. Вот почему нередко прибегают к такому способу. Пристреливают вспомогательную точку, которая имеется на карте и хорошо видна на местности, – такую точку называют репером. Пристрелкой учитывают все необходимые поправки на условия стрельбы. После этого, перенося огонь на цель (рис. 265), можно рассчитывать уже на более точную стрельбу; на поражение цели понадобится меньше снарядов.

Пристрелка репера позволяет надежнее поражать ненаблюдаемые цели, если известно их положение, или обрушиваться внезапным огнем на цель, которая этого не ожидает.

Но репер-только вспомогательная точка. Нет никакого смысла разрушать эту точку и вообще тратить много снарядов на пристрелку по ней.

Вот почему стараются организовать пристрелку репера с боковыми наблюдателями, «по измеренным отклонениям»: такой способ уменьшает расход снарядов на пристрелку.

Суть этого способа в том, что разрывы наблюдают уже не с одного пункта, а с двух, – точно так же, как наблюдают с двух пунктов цель, чтобы точнее нанести ее на карту. Как «засекают» при этом цель, мы уже знаем. Подобно этому «сопряженное наблюдение» помогает «засекать» и разрывы своих снарядов (рис. 266). Для этого каждый наблюдатель измеряет угол, на который разрыв отклонился от цели. Построив на планшете эти углы, на пересечении их сторон получают точку разрыва. Остается измерить отклонение разрывов от цели по направлению и по дальности, скомандовать соответствующие поправки – и следующая группа разрывов окажется уже поблизости от цели.

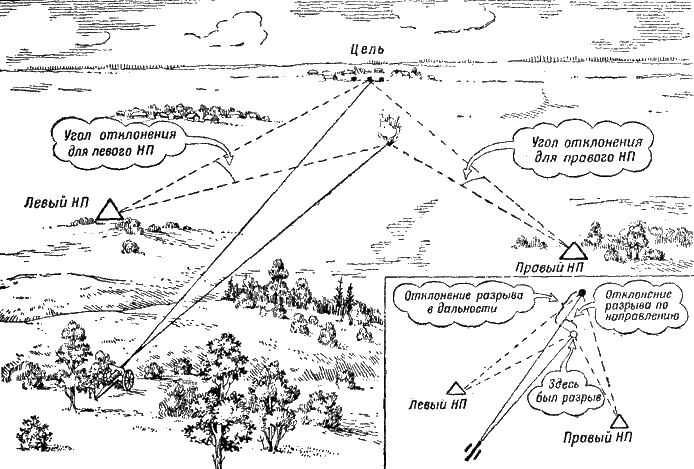

Рис. 266. Пристрелка по измеренным отклонениям (справа внизу – чертеж на «огневом планшете»)

Но современные методы стрельбы настолько усовершенствованы, что нет нужды возиться даже с циркулем, наносить на планшет углы, измерять на планшете отклонения разрывов от цели. Поступают проще: получив от боковых пунктов угловые отклонения разрывов, подставляют величины этих отклонений в заранее составленные формулы и через 30-40 секунд нехитрых для освоившего математику подсчетов получают в готовом виде величину отклонений снаряда от цели.

Вот к такой-то пристрелке и готовится сейчас батарея. Коротка эта пристрелка: не надо даже искать «вилку».

Выпущен один снаряд.

«Левый – вправо 8. Правый – влево 6», – докладывают наблюдатели.

Недлинный подсчет. Команда. Летят уже четыре снаряда – один за другим.

Еще доклад, исправляются установки, и звучат команды: «Стой! Записать репер № 1».
