Руководство по сборке шкафа из ЛДСП

Руководство по сборке шкафа из ЛДСП.

Сделай мебель сам.

С чего начать? Размеры, распил материала.

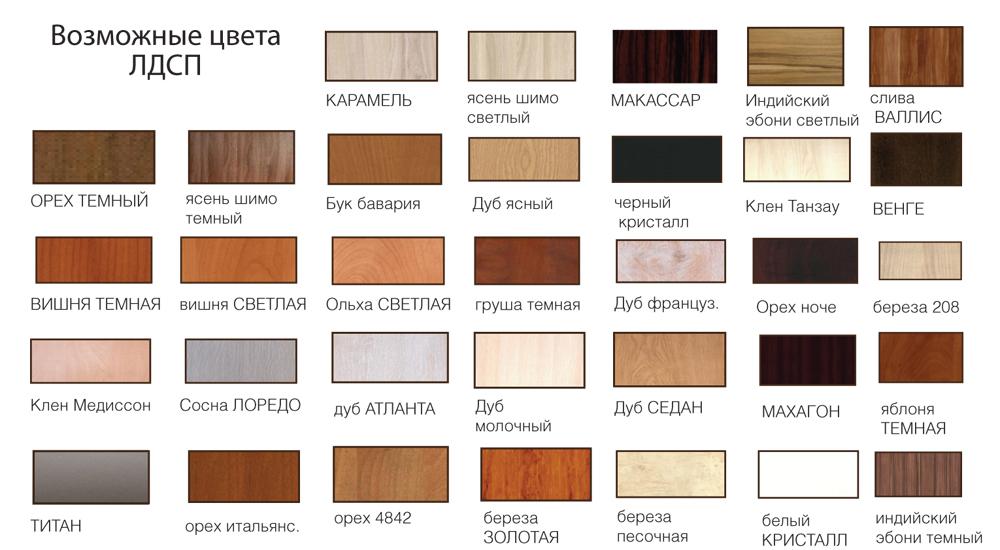

Сборка мебели увлекательный процесс, но не зная самых простых шагов, можно превратить этот самый процесс в мучения. Прежде чем приступить к сборке мебели, надо определиться с цветовой гаммой(представлена на рисунке),будет ли один цвет, или комбинированная. Далее рассчитать общий размер, потом заказать распил ЛДСП в мебельном цехе, также рекомендую там же попросить, чтобы вам поклеили кромку, сэкономите время и нервы. Только потом можно спокойно приступать к сборке.

Необходимый инструмент.

Дрель электрическая или шуруповерт.

Столярный угольник.

Простой утюг. Если надумаете клеить кромку.

Этого инструмента вполне хватит, чтобы собрать самый простой шкаф или мини-кухню. Для сборки кровати и стола потребуются еще инструменты.

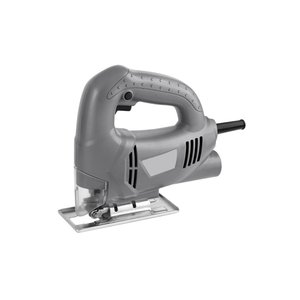

Лобзик электрический или ручной.

Фрезер.

Ленточная шлифмашина.

Фреза для петель.

Также пригодиться ножовка, отвертки, мебельное сверло для конфирматов, фигурная бита для шуруповёрта, бита или ключ для конфирмата.

Если не считать фрезера и ленточной шлифовальной машины, весь этот инструмент есть у каждого домашнего мастера, либо можно найти или приобрести за небольшие деньги в магазине без особого труда.

Необходимая фурнитура.

Мебельные петли. ( Также петли бывают с

доводчиком )

Алюминиевая труба ( 25 мм ).

Мебельный фланец.

Конфирмат мебельный ( 5 мм ).

Саморезы ( 1.5 мм и 3 мм ).

Сборка и установка шкафа.

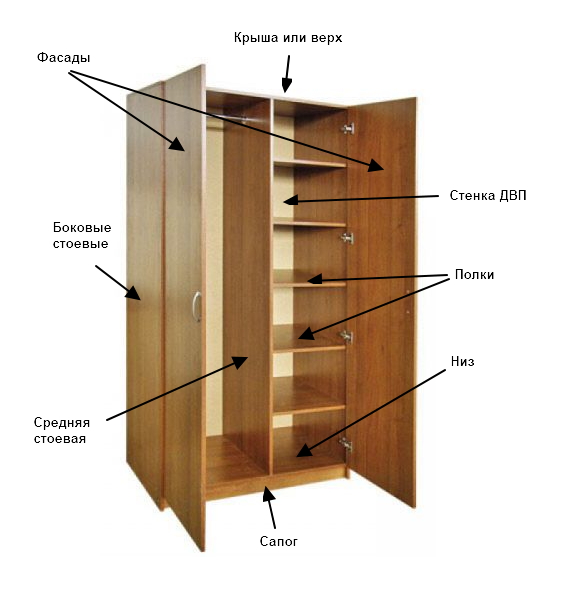

Итак, начнем собирать шкаф. Выбрали цвет, который нам по душе, теперь надо понять из чего состоит шкаф и вычислить размеры. Будем рассматривать самый простой вариант как показан на рисунке ниже.

Теперь нужно решить какой должен быть общий размер, например, вы подсчитали сколько свободного места у вас в комнате, да и какая комната вообще(маленькая или большая)и решили сделать шкаф высотой 2016 мм., шириной 1000 мм. и глубиной 500 мм.(все расчеты производятся обязательно в миллиметрах).Общий размер получится такой: 2016 х 1000 х 500 мм. Затем рассчитаем размер каждой детали. Толщина ЛДСП 16 мм, то есть верх будет 16 мм., от 2016 отнимаем 16 получаем 2000 мм. ровно, это и будет длина двух боковых стоек(2000 мм.)

Ширина стоек будет 480 мм. Почему ширина 480? Потому что, крыша будет с козырьком, отнимаем 20 мм. и получается 480. Длина крыши будет 1000 мм., а ширина должна быть ровно 500 мм. Далее чуть-чуть сложнее, надо будет рассчитать размеры внутренних деталей. Начнем с низа. Так как крыша крепиться поверх стоевых, то низ обычно внутри, отсюда следует, если общая длина 1000 мм., отнимаем толщину двух стоевых – это 32 мм., то низ получается 968 мм., ширина 480. Сапог также располагается внутри, а значит его длина также будет 968 мм., ширина стандартная 100 мм., здесь ничего выдумывать не надо(ширина бывает 50 и 70 мм.). Далее средняя стоевая. Мы знаем, что ширина сапога 100 мм., потом крепится низ, толщина которого 16 мм, то нам надо от 2000 (длина боковых) отнять теперь 116 мм, и получаем 1884 мм. Получаем 1884 мм. длину средней стоевой и ширину 480. Остаются полки. Делим длину низа на два, то есть 968 на 2, получается 484, затем отнимаем 8, получается 476 мм. – это и есть длина полки. Вычислить ширину очень просто, полка должна быть меньше на 20 мм. стоевых, соответственно, от 480 отнимаем 20, получаем 460 мм. – это ширина полки. Фасады. Общую ширину делим на два, то есть 1000 разделить на 2 равно 500 и отнимем 3, получится 497 – это ширина фасада (3 мм – это зазор, который должен быть между фасадами), 1884 плюс 16 будет 1900 и минус также 3 мм. получается 1897 – это длина. Задняя стенка будет из ДВП, просто возьмем рулетку и измеряем общую ширину(1000 мм), от верха до низа будет 1900, и отнимем по 3 мм., чтобы задняя стенка не выступала, получится 1897 x 997 мм. Итак, с размерами разобрались, теперь их надо записать на листке бумаги.

Ст.(боковые стоевые) – 2000 х 480 – 2 шт.

Ср. ст.(средняя стоевая) – 1884 х 480 – 1 шт.

Верх – 1000 х 500 – 1 шт.

Низ – 968 х 480 – 1 шт.

Сапог – 968 х 100 – 2 шт.

П(полки) – 476 х 460 – 5 шт.

Ф(фасады) – 1897 x 497 – 2 шт.

Думаю не лишним будет посчитать квадратуру всех деталей, чтобы вас не обманули в дальнейшем. Наиболее часто используемые листы ЛДСП таких размеров: 2440 x 1830, 2620 x 1830, 2750 x 1830, длина x ширина(мм).

Надо просто умножить длину на ширину, таким образом получим квадратуру.

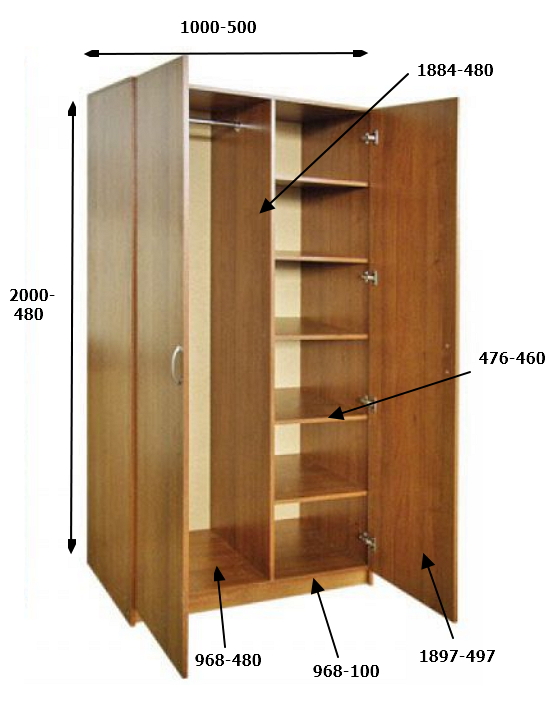

Например, 2440 умножим на 1830 получается 4,46 кв.м. Такие же расчеты проводятся и со всеми деталями. На рисунке ниже будет показан шкаф со всеми размерами, которые мы подготовили.

Первый этап завершен, не сказать что самый сложный, но и нелегкий тоже, Далее нам надо найти мебельный цех, купить листы ЛДСП и заказать распил, там же следует заказать, чтобы поклеили кромку, это недорогая услуга, доставка обычно тоже есть. Когда вам привезли ЛДСП распиленные по размерам можно приступать к разметке. Здесь понадобится карандаш и рулетка, можно также для удобства пользоваться столярным угольником, также может понадобится шило. Разметку надо наносить на каждую деталь отдельно и внимательно, отмеряя все до мм.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

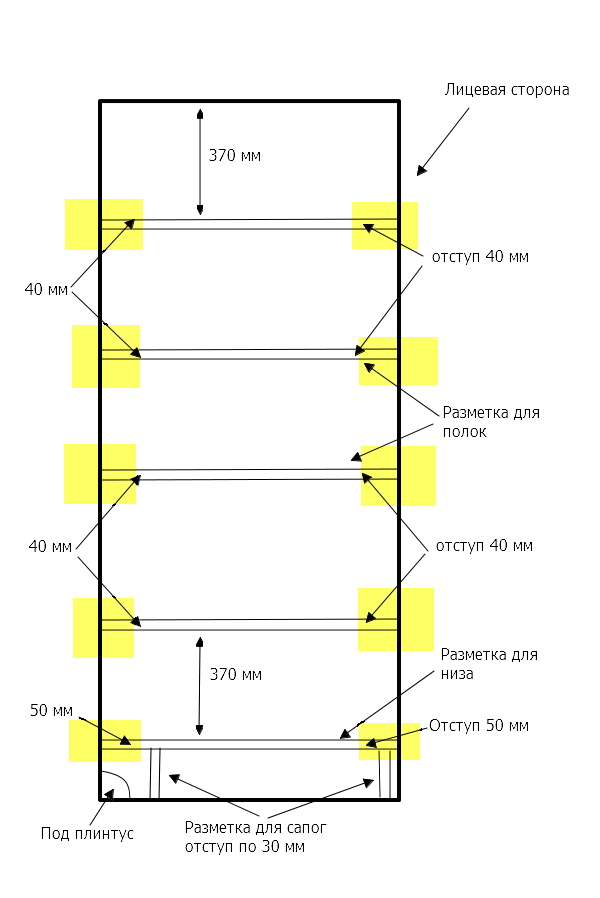

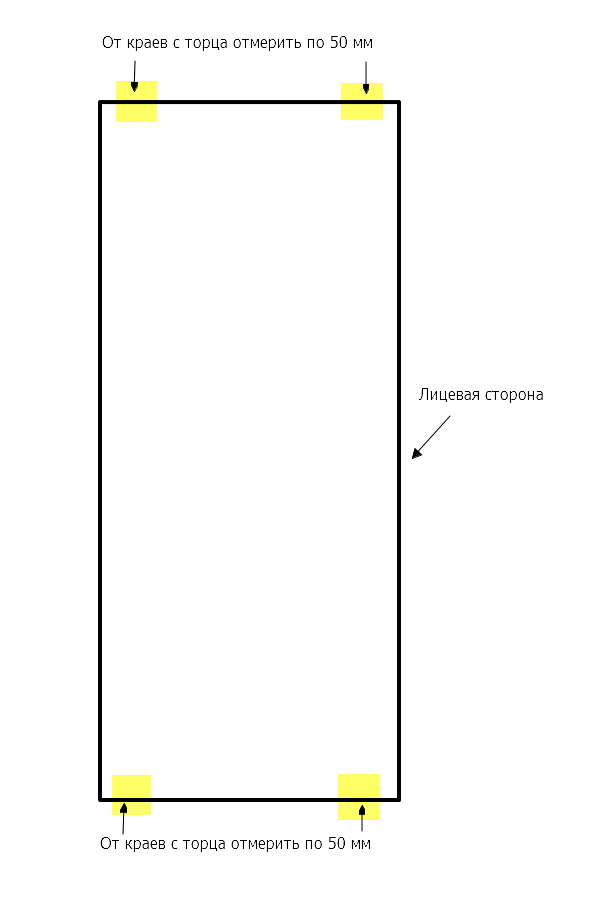

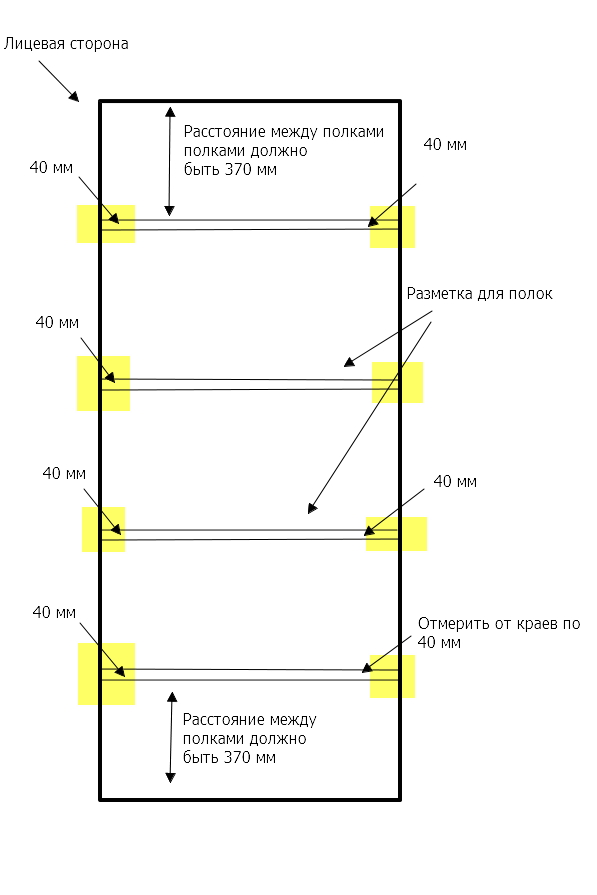

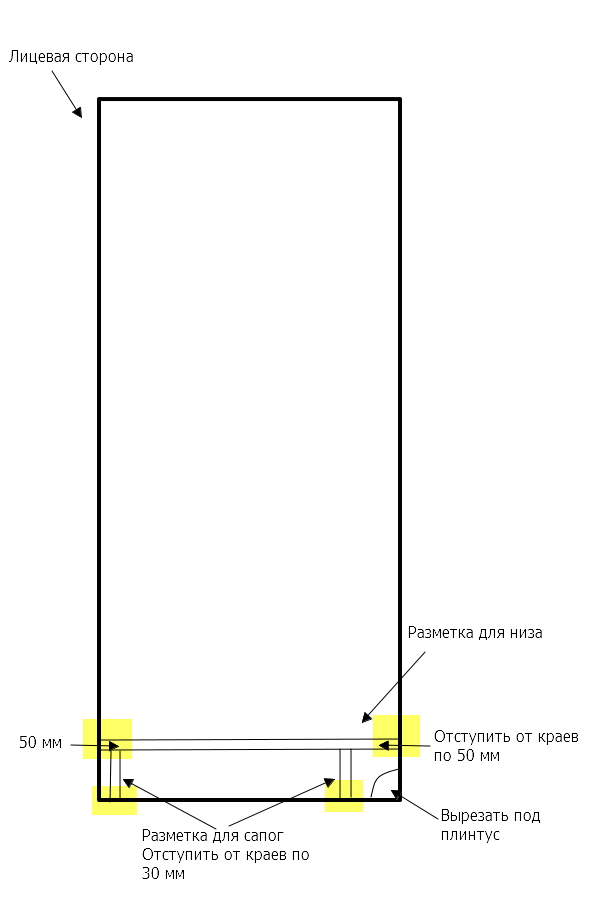

На рис. 1 показано как надо делать разметку. Положить левую стоевую на пол, либо на стол, от низа отмерить сначала 100 мм(будет стоять сапог, как известно ширина сапога 100 мм), потом отмерить еще 16 мм (будет крепиться низ), начертить линии, чтобы их ширина была 16 мм(толщина ЛДСП), затем, где разметили для низа надо отступить от краев ровно по 50 мм, и поставить точку ровно посередине двух линий, которых мы начертили. Для сапог надо отступать по 30 мм от краев. Верх стоевой надо с торца отмерить по 50 мм. Далее по всем точкам надо сделать засечку шилом, для того чтобы в дальнейшем сверло не съехало в сторону. Все можно сверлить. Если есть плинтус, то сделать запил. Одну сторону средней стоевой не трогаем, отмеряем только с торца, верх и низ по 50 мм. Вторую сторону как показано на рис 3. размечаем под полки. От верха отмеряем 370 мм, чертим линию, потом еще 16 мм и чертим вторую линию, и так надо прочертить еще три раза, в итоге должно получиться восемь линий. Расстояние должно получиться одинаковое, хотя если не получится, то ничего страшного. От краев потом отмеряем по 40 мм, и на второй линии ставим засечки, отмерили 40 мм от края, на второй линии ставим засечку, сверлить будем углубляясь всего на 4-5 мм, это будут отверстия для полкодержателей. Далее разметим правую стоевую как показано на рис. 4, делаем то же самое как на левой, только еще размечаем для полок, также надо просверлить верх стоевой с торца. На рис. 5 показана крыша, низ и сапоги. Крышу с передней(где наклеена кромка)стороны отмеряем от краев по 70 мм, а с задней по 50 мм., потом делим пополам, чертим линию, и от неё в две стороны отступаем по 8 мм, начертим еще две линия, на той линии которая осталась посередине будем делать засечки, предварительно отступив также сзади 50 мм, а спереди 70 мм. Низ также отмеряем середину, как и крышу, только низ надо будет отметить еще с торца, отступив по 50 мм. Сапоги также с торца, только по 30 мм. Сверлим. Фасады. Отступаем от краев по 35 мм, далее от верх вниз, сначала 10 мм и 500 мм, и от низа вверх сначала 100 мм потом 500 мм, бурим отверстия фрезой, только здесь надо быть внимательнее, чтобы не выйти с другой стороны. С другой стороны разметим для ручек, делим фасад пополам, ставим точку, замеряем ручку(обычно ручки бывают 96 мм и 128 мм) и от точки отмеряем еще 96 мм., сверлим(сверло на 4 или на 5). От края надо отступить 50 мм. Когда все просверлим можно начинать сборку. Ставим одно стоевую ребром лицевой стороной вниз и стягиваем конфирматами к ней низ, далее вторую стоевую, потом крышу, затем сапогу и среднюю стоевую. Теперь надо измерить диагональ, она должна быть одинаковая, потом ложем стенку из ДВП и забиваем гвоздями(гвозди 10 мм). Ставим шкаф, потом с правой стороны ставим полки, а с левой стороны алюминиевую трубу вверху. Вешаем фасады, регулируем и все. Шкаф готов, при такой сборке шкаф вам обойдется в два раза дешевле, а то и в три.
