Секреты монтажа охранных систем

К любому устройству, размещаемому на улице, кабель должен всегда подводиться и выходить снизу. Только такой монтаж исключает попадание воды внутрь. Переходим к следующей главе.

Сверление отверстий

Сверление – это большая область знаний. Мы в этой главе коснемся только приемов изготовления отверстий применительно к нашей теме – системам безопасности. Перейдем к закреплению оборудования на дверях.

Представьте, пожалуйста, что вы ставите накладной замок на железную дверь. Первым шагом делаете разметку отверстий, а далее в игру вступают сверла. Если вы возьмете дешевые сверла из мягкого металла, то работать придется долго под их свист и вой. Я рекомендую вам использовать сверла из твёрдых сплавов. Они износостойкие, сделанные из особой твердой стали. Перед сверлением каждого отверстия смазывайте сверло машинным маслом, ибо перегрев при работе незамедлительно приводит к потере остроты. Смазка же уменьшит трение и добавит охлаждение.

Как подобрать сверло под диаметр крепежных болтов, что входят в комплект замка? – спросите вы.

Чтобы работа не стала мучением, следует учитывать не только диаметр сверла, но и особенности конструкции. Фото ниже демонстрирует сверло, которое применяется для обычных типов конструкционной стали. Для подготовки отверстий в таком материале очень хорошо подходят спиральные сверла из быстро режущей стали марки HSS. Этот материал обладает повышенной термостойкостью и твердостью. Дополнительное покрытие из нитрата титана еще больше усиливает эти свойства и придает сверлу золотистый цвет.

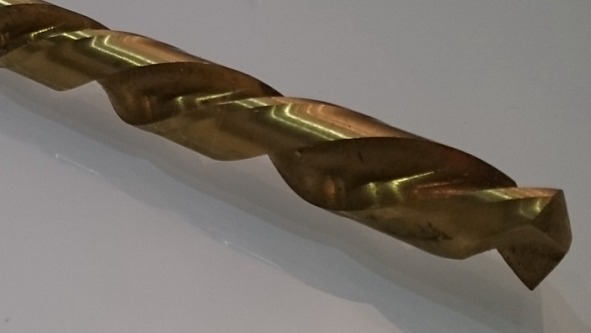

Фото сверла из твердой стали

Какое сверло использовать?

Надо замерить диаметр крепежных болтов замка. Пусть он составил 6 мм. Заметьте, пожалуйста, что этот размер – это и основа болта, и резьба на нем. Нельзя просто сделать отверстие диаметром 6 мм – болт не будет держаться в нем. Чтобы вкрутить его, необходима резьба, которая тоже занимает часть пространства в отверстии. Поэтому сверло должно быть меньшего диаметра, а именно: 5,2 мм. Почему так я объясню ниже в пункте «Нанесение резьбы».

Как сверлить?

Сверление отверстий в металле ручным инструментом – это операция в несколько ходов. Можно сразу взять сверло 5,2 мм и делать им отверстие. Но это займет у вас больше сил и времени, чем следующий подход. В начале, сверлите тонким сверлом диаметром 3 мм. Получившееся отверстие расширяйте сверлом большего диаметра – 5,2 мм.

В системах безопасности часто возникает необходимость делать большие отверстия, например: 20 мм или 35 мм. В таком формате сверление листовой стали очень удобно делать ступенчатыми или конусовидными сверлами. Область их применения – это сверление и расширение сквозных отверстий. Режущие кромки прекрасно расширяют отверстия. Например, нужно сделать отверстие диаметром 13 мм. Тогда сначала просверлим металл сверлом 3 мм, а затем расширим получившуюся дырочку с помощью конического сверла.

Некоторые типы электромеханических замков требуют высверливания широкого отверстия для установки цилиндра. Например, накладной замок ISEO имеет установочное отверстие под цилиндр 35 мм.

Специальная кольцевая пила может быть применена для создания такого отверстия. Этим инструментом можно делать отверстия от больших до огромных. Маленькие и большие зубчики на ее режущей поверхности чередуются. Это сделано, чтобы обеспечить высокую скорость проведения работ. Зубчики пилы, так же как и сверла, необходимо смазывать машинным маслом для охлаждения. Если этого не делать, то они сломаются и сотрутся очень быстро. Диаметр центрального сверла в таких пилах 5—6 мм. Поэтому используйте выше описанную технологию для подготовки отверстия под него.

Нанесение резьбы

Резьба делается с помощью набора метчиков. Метчик – это цилиндрический режущий инструмент с нанесенным на внешней поверхности профилем резьбы, с канавками для отвода стружки. Пересечение канавки с витками резьбы образует режущую кромку метчика, которая и снимает стружку при нарезании резьбы.

Набор метчиков для нарезания резьбы вручную обычно состоит из трёх (реже – из двух) инструментов – для черновой, промежуточной и чистовой обработки. Отличаются эти метчики метками рядом с обозначением резьбы – это либо цифры I, II и III или горизонтальные риски (одна, две или три). На фото ниже показан рабочий набор метчиков, где отмечены: I – для черновой резьбы (используется первым) и без отметок – чистовой.

Фото набора из двух метчиков

Хорошая, полная резьба получится только тогда, когда правильно применен набор метчиков и подобрано сверло. В таблице ниже приведены некоторые примеры соответствия: метчика, сверла и конечного отверстия с резьбой.

В таблице приведены справочные величины. Теперь давайте вернемся к примеру из пункта «Сверление». Допустим, для крепления замка нам нужно отверстие с резьбой для болта диаметром 6 миллиметров. Тогда берем сверло диаметром 5,2 миллиметра – сверлим. С помощью набора метчиков М6х0,8 нарезаем резьбу. В результате получаем отверстие диаметром 6 миллиметров и качественной резьбой с глубиной 0,8 миллиметра.

В заключении к этому разделу добавлю, что, исходя из моего инженерного опыта, делать красивый и качественный монтаж очень сложно. Особенно, если какое-то изделие создается впервые. В этом случае конструкторская документация не очень точна, а инженеры-монтажники не имеют достаточного опыта сборки. Работая на заводе, я видел и криво сляпанные изделия, и аппараты, про которые можно с гордостью сказать: «Образцово сделано!».

Теперь давайте перейдем к подробному изучению монтажа систем контроля доступа. Начнем изучение этого вида средств безопасности с основных элементов их конструкции.

Системы контроля доступа

Состоят такие системы из множества элементов: реле, контроллеров, считывателей, кнопок, ключей. В данном разделе мы подробно рассмотрим все детали.

Реле

Первое, с чего начинается обучение новичков в нашей компании – это электромеханическое реле. Многие говорят, что уже знакомы с данным устройством. Возможно, и вы что-то слышали о нем. Однако, опыт дальнейшего прохождения учебной программы показывает, что у многих учащихся знакомство с ним шапочное. В нашем деле нужно достаточно глубокое и ясное понимание принципа работы данного устройства.

Реле́ – это электрическое или электронное устройство, предназначенное для замыкания и размыкания различных участков электрических цепей.

В 1832 году русский инженер Шиллинг П. Л. изобрел телеграф, в составе которого функционировало первое в истории реле. Он первым в мире доказал возможность практического применения электромагнитных явлений для нужд связи и открыл путь для работ Морзе, Кука и Уитстона.

Рисунок клеммных колодок и устройства реле показан ниже.

Рисунок устройства реле

Обозначения на схеме:

Контакты питающего напряжения V (плюс) и «земля».

NC – нормально закрытый контакт, то есть замкнутый при отсутствии напряжения питания на реле.

NO – нормально открытый контакт, то есть разомкнутый при отсутствии напряжения питания на реле.

C – общий контакт.

Принцип работы реле: при подаче напряжения на клемму V и «земля», контакты NO и С замыкаются, а контакты NC и C размыкаются. Например, необходимо произвести нажатие кнопки. Мы можем нажать ее по старинке – пальцем, при этом внутри кнопки замыкаются контакты. Автоматизировать этот процесс способно реле. В этом случае к контактам NO и С подключаются провода, выходы от кнопки. Их замыкание будет происходить при подаче напряжения на клемму V и «земля».

Приведу еще один пример для иллюстрации работы реле. Допустим, на этот раз, нужно автоматически снять напряжение питания с какого-нибудь прибора. Посмотрите, пожалуйста, на схему справа. На ней лампа подключена к блоку питания через нормально закрытый контакт реле. В этом случае при подаче напряжения на клемму V и «земля», контакты реле NO и С размыкаются, снимая напряжение с лампы.

Схема подключения лампы через реле

Контроллер Z-5R

Контроллер – это устройство ввода и управления, которое отвечает за открывание и закрывание электрического замка. Контроллер Z-5R представлен на фото ниже. Данный прибор имеет множество программируемых функций, звуковую индикацию открывания замка в виде прерывистого пищащего звука. К синей клемме могут подключаться следующие устройства: электромеханическая защелка или замок, электромагнитный замок, считыватель ключей, кнопка открывания замка, блок питания, внешний зуммер, датчик открытой двери.

Контроллер Z-5R

Принцип работы данного устройства следующий: В его внутреннюю память записывают электронные ключи. Люди в разговорной речи используют разные их названия: ключ от домофона, «пипка», «магнитный ключ», «контактный ключ», «таблетка», кнопка и т. д. Однако всё это относится лишь к одному устройству, использующему технологию контактной памяти – контактному ключу. В простейшем случае это энергонезависимая память, размещаемая в металлическом или пластиковом корпусе. Данные сохраняются в ней как уникальный набор цифр. Количество кодовых комбинаций более 280 трлн. Память мгновенно активизируется в момент контакта со считывателем и, практически сразу, осуществляется операция считывания. Контроллер, получив уникальный набор цифр контактного ключа, ищет в своей памяти совпадающий код.

Функции контроллера Z-5R:

– Управление типом замка (электромагнитный / электромеханический);

– Управление временем открывания замка;

– Индикация открывания замка с помощью пищащего звука;

– Запоминание электронных ключей.

Взгляните на схему на основе контроллера Z-5R. Это простая система контроля доступа, организующая двухсторонний проход через закрытую на электромагнитный замок дверь. В одну сторону можно пройти, нажав кнопку, а в другую сторону – прислонив ключ к считывателю. Контроллер Z-5R является центральным элементом схемы. Все детали: кнопка, светодиод, блок питания, считыватель и электромагнитный замок подключаются к нему. Принцип работы схемы следующий:

Система контроля доступа оснащена блоком питания, который поддерживает ее работоспособной, подавая электричество. Нажатие на кнопку дает сигнал контроллеру о снятии напряжения питания с замка на некоторое время. В этом промежутке времени Z-5R сигнализирует, издавая пищащие звуки.

Контактный ключ прикладывается к считывателю, где происходит получение его уникального кода. Контроллер Z-5R ищет в своей памяти совпадающий код. И в случае успешной верификации снимает напряжение питания с замка на некоторое время.

Схема замка на основе контроллера Z-5R

В данной схеме все провода я изобразил разными цветами не для красоты. Многие неопытные инженеры совершают одну и ту же ошибку: не рисуют цветовую схему разделки жил кабеля, и впоследствии путают провода при монтаже. Это приводит к неправильному подключению и поломкам оборудования. Главный принцип, который вам следует усвоить, написан в рамочке.

В компании «Видеозащита.ру» для обучения помощников инженеров применяются специальные стенды. Их основное достоинство в наглядности. Когда все элементы перед глазами – новичку легче понять логику работы схемы. Серьезная организация не может позволить себе выпустить к клиенту специалиста, который плохо разбирается в теме задания. Поэтому так основательно и проводится подготовка.

Изучая данную книгу в домашних условиях, собирайте все схемы на столе до начала монтажа. Это увеличит наглядность и поможет избежать ошибок. Всегда применяете этот подход, если делаете что-то впервые.

Теперь давайте перейдем к программным возможностям автономного контроллера Z-5R. Не пугайтесь, вам не придется браться за компьютер и изучать языки программирования. Контроллер в этом плане прост, но требует внимательности. Программирование начинается уже в момент подачи напряжения питания, Z-5R издает пищащие звуки в течение 16 секунд. Это говорит о том, что его память пуста. Если в этот момент времени коснуться считывателя ключом, то контроллер запомнить его как мастер-ключ. Это специальный ключ, предназначенный только для программирования. В этом его особенность. С помощью мастер-ключа можно программировать время, в течение которого замок остаётся открытым, простые ключи, блокирующие ключи и режимы работы контроллера. Единственное, что мастер-ключ не может – это открывать замок. Даже не пытайтесь это делать.

Однажды я устанавливал систему контроля доступа с электромагнитным замком в одной транспортной компании. Закончив работу, передал мастер-ключ начальнику цеха. Объяснил, как пользоваться и с чистой совестью уехал. Спустя примерно месяц, он позвонил мне и пожаловался, что любой желающий своим ключом может открыть замок и пройти. Система контроля доступа пропускает всех без препятствий. Причина оказалась в невнимательности начальника цеха. Он программировал контроллер и случайно перевел его в режим «Accept», который применяется для записи всех подносимых к считывателю ключей, и при этом происходит срабатывание на открывание двери.

Посмотрите на блок перемычек, он размещен справа внизу контроллера. С его помощью программируются следующие функции: выбор типа замка между электромагнитным или электромеханическим, добавление простых контактных ключей, стирание памяти контроллера и режим «триггер». Обсудим некоторые из них подробнее.

Воспользоваться любой из функций можно таким образом: выключить питание контроллера, поставить перемычку в нужное положение и подать питание. Например, вы допустили такую же ошибку, как и начальник цеха. Что делать? Придется удалить все ключи из памяти контроллера, а записать только те, которые должны открывать замок. Чтобы стереть память надо, выключив питание, поставить перемычку в положении 2, и подать питание. Добавить новые ключи можно с помощью мастер-ключа или перемычки в положении 3.

В паспорте для контроллера Z-5R можно прочитать более подробную информацию о его функциях.

Считыватели

Как простые детали могут вызывать затруднения? Могут, еще как. Обученный вроде бы сотрудник начинает «плавать», как только ему попадается деталь, немного отличающаяся о того, что он видел на занятиях. Рабочий день уже давно закончен, а он все еще на объекте. Никак ему не разобраться, как подключить четыре провода. Поэтому будем разбираться в особенностях считывателей.

Общая деталь у всех подобных устройств – это центральный контакт, провод. Он всегда подключается к клемме «DALAS» контроллера Z-5R. Это основной контакт, отвечающий за передачу данных.

Контроллер Z-5R работает по протоколу Touch Memory. Поэтому мы и начнем со считывателя, который имеет такое же имя. Он показан на рисунке справа. ТМ+ это центральный контакт, а ТМ-корпус, подключается к минусовому проводу питания. В некоторые модели считывателей для индикации встраивают светодиод. Он мигает, показывая, что информация с ключа прочитана. Контакты питания светодиода на рисунке: LED- и LED+. Схема подключения индикации является аналогичной для считывателей, которые мы рассмотрим далее в этой главе. Плюсовой контакт светодиода подключается к клемме «ВНЕШ. СД», а минусовой к клемме «ЗЕМЛЯ».

Считыватель Touch Memory

Другие считыватели, предназначенные для работы по протоколам отличным от Touch Memory, должны поддерживать его эмуляцию. Иначе невозможно их совместное функционирование с контроллером Z-5R. Например, считыватель бесконтактных карт CP-Z2L эмулирует протокол Touch Memory, если подключить синий и черный провода к клемме «ЗЕМЛЯ», а белый провод к клемме «DALAS». Некоторые учащиеся, подключив все как выше описано, удивляются, что схема не работает. Отличие считывателя Touch Memory от CP-Z2L в том, что последнему для функционирования нужно еще и электропитание. Осталось подключить красный провод к клемме «+12В». И – ура! Работает!

Считыватель CP-Z2L

Аналогичным способом к контроллеру Z-5R можно подключать и другие считыватели. В инструкциях к этим приборам приводятся таблички, в которых указано какие провода нужно соединить, чтобы эмулировать протокол Touch Memory. Пример такой таблицы взятой из инструкции к считывателю CPZ-2 Mifare показан ниже. В третьем слева столбике приведена схема разделки жил кабеля для подключения к контроллеру Z-5R с эмуляцией протокола Touch Memory.

Переходим к следующему типу устройств, непосредственно отвечающих за запирание.

Замки

Большая часть проблем безопасности в настоящее время решается с помощью запорных устройств разных типов: дверные ригели, замки электромагнитные и электромеханические, защелки. Правительство России четко осознает необходимость оснащения такими устройствами государственных учреждений. Они часто являются заказчиками соответствующих услуг в нашей компании. Крупные частные компании, особенно банки, тоже не отстают в этом плане.

Обращения обычных людей, которые работают специалистами или руководят фирмами, инициируются с появлением серьезных проблем. Например, люди закрывают на электрозамки этажные холлы уже после того, как произошла серия нескольких квартирных краж.

В моем опыте есть одна печальная история. В 2010 году сотрудники компании «Видеозащита.ру» устанавливали замки в государственном театре Комедии имени Н. П. Акимова. Тогда руководил учреждением Леонид Сац, который и дал нам прекрасную рекомендацию, после завершения работ. Текст документа приведен на следующей странице.

Спустя год Леонид Сац погиб в результате ограбления в подъезде собственного дома. По похожему сценарию произошли самые резонансные преступления 90-х. Помните, покушения на журналиста Влада Листьева и политика Галину Старовойтову? Парадная – это идеальное место для воров и убийц, если оно не оборудовано никакими средствами безопасности, если нет консьержа, нет света.

Перейдем к конкретике, к технологии монтажа замков и оптимальному расположению элементов системы контроля доступа.

Конец ознакомительного фрагмента.
